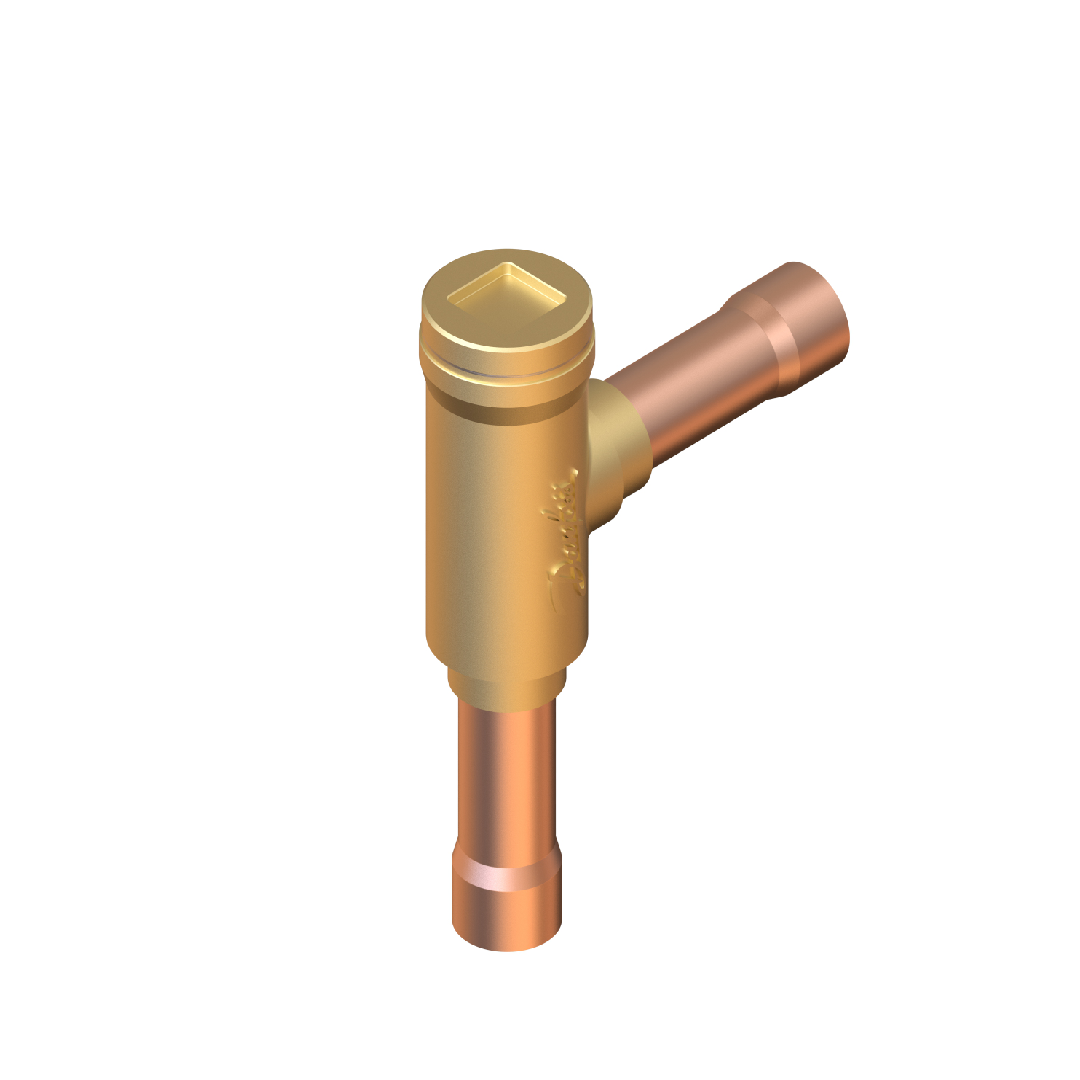

Danfoss 020-3121 Check valve, NRV 28s E, Max. Working Pressure [bar]: 49

Danfoss 020-3121 Check valve, NRV 28s E, Max. Working Pressure [bar]: 49 อุปกรณ์ควบคุมการไหลทิศทางเดียวจากแบรนด์ระดับโลกอย่าง Danfoss ที่เน้นการออกแบบเชิงวิศวกรรมเพื่อแก้ปัญหาการไหลย้อนกลับในระบบท่ออย่างเบ็ดเสร็จ วาล์วตัวนี้ช่วยป้องกันความเสียหายจากแรงดันตีกลับได้อย่างแม่นยำ รักษาสมดุลของระบบทำความเย็นให้ทำงานได้อย่างมีประสิทธิภาพสูงสุด รองรับขีดจำกัดแรงดันในการทำงานที่ 49 บาร์ ด้วยการเลือกใช้วัสดุระดับพรีเมียมที่ทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน ทำให้ระบบมีความเสถียร ปลอดภัย และช่วยประหยัดพลังงานจากการลดภาระการทำงานหนักของคอมเพรสเซอร์ได้อย่างยอดเยี่ยม

คุณสมบัติ

• อุปกรณ์เช็ควาล์วแท้จาก Danfoss รหัส 020-3121 สำหรับระบบทำความเย็น
• โมเดล NRV 28s E ทำหน้าที่บังคับทิศทางการไหลให้เป็นไปทางเดียว
• สเปกทนแรงดันการทำงานสูงสุดอยู่ที่ 49 บาร์
• ตัววาล์ว NRV 28s E ออกแบบมาเพื่อลดแรงกระแทกจากการไหลย้อน
• รหัสอะไหล่ 020-3121 ตอบโจทย์ความปลอดภัยของระบบท่อแรงดัน

ข้อมูลจำเพาะ

• ขนาดข้อต่อท่อ: รองรับขนาดท่อ 28 มิลลิเมตร (รุ่นขยายพิเศษตัว E) เชื่อมประสานแน่นหนาด้วยลวดเชื่อมเงิน
• ค่าสัมประสิทธิ์การไหล: คำนวณค่าอัตราไหลเวียนน้ำผ่านวาล์ว ($K_v$) เพื่อประสิทธิภาพสูงสุดในการออกแบบท่อ
• ความปลอดภัยทางสิ่งแวดล้อม: วัสดุเป็นไปตามข้อกำหนด EU RoHS และ China RoHS ปราศจากสารอันตรายเกินกำหนด
• การรองรับน้ำมันหล่อลื่น: เข้ากันได้ดีกับน้ำมันคอมเพรสเซอร์หลากหลายเกรด เช่น POE และ PAG
• ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอนตามความเหมาะสมของหน้างาน

Gross weight	1.388 Kilogram
Net weight	1.258 Kilogram
Volume	3.1 Liter
EAN	5702424592769
Approval	CE EAC LLC CDC EURO-TYSK UKCA
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	19.07 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	1 1/8 in
Kv value [m³/h]	16.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1 1/8 in
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	6 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 28s E
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRV 28s E ทนแรงดันใช้งานสูงสุด 49 บาร์ เหมาะสำหรับระบบแอร์ขนาดกลางถึงใหญ่
• ขนาดท่อเชื่อมต่อ 28 มม. ออกแบบตามมาตรฐานวิศวกรรมสากล ติดตั้งสะดวกและรวดเร็ว
• ระบบซีลปิดสนิทขั้นสูง ป้องกันการซึมผ่านของสารทำความเย็นแม้ในสภาวะแรงดันตกค้าง
• น้ำหนักเบาแต่แข็งแกร่ง ทนทานต่อการสั่นสะเทือนจากท่อคอมเพรสเซอร์
• ลดปัญหาการไหลย้อนกลับของน้ำมันและสารทำความเย็นเข้าสู่คอมเพรสเซอร์ได้อย่างเด็ดขาด

เอกสารข้อมูล

Danfoss 020-3121 Check valve, NRV 28s E, Max. Working Pressure [bar]: 49 Data Sheet
