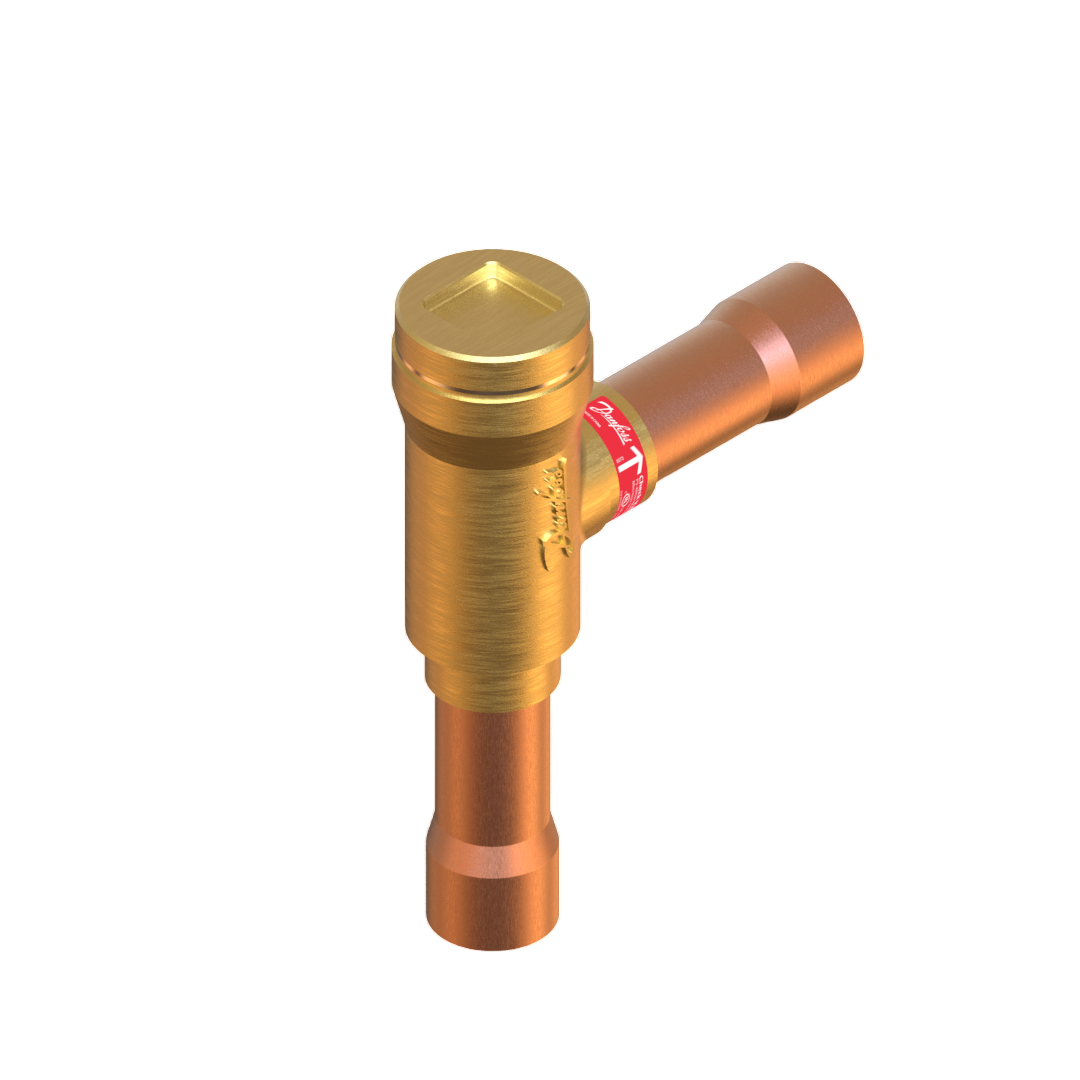

Danfoss 020-3120 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49

Danfoss 020-3120 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49 วาล์วป้องกันการไหลย้อนกลับที่สะท้อนมาตรฐานสากลจาก Danfoss ผู้นำด้านโซลูชันระบบทำความเย็น อุปกรณ์ชิ้นนี้ได้รับการออกแบบมาเพื่อเสริมสร้างความเสถียรให้กับวงจรสารทำความเย็น โดยการปิดกั้นไม่ให้เกิดการไหลกลับทิศทางที่อาจทำให้อุปกรณ์หลักสึกหรอ รุ่นนี้มีความโดดเด่นด้านความทนทานต่อการใช้งานหนัก สามารถทนแรงดันใช้งานได้สูงสุด 49 บาร์ ชิ้นส่วนภายในถูกจัดวางอย่างแม่นยำเพื่อลดความต้านทานการไหล ช่วยให้ระบบทำความเย็นของคุณทำงานได้อย่างราบรื่นและยืดอายุการใช้งานของส่วนประกอบโดยรวมได้อย่างมีนัยสำคัญ

คุณสมบัติ

• วาล์วกันกลับอุตสาหกรรม Danfoss รหัสสินค้า 020-3120 คุณภาพมาตรฐาน
• สินค้ารุ่น NRV 22s E ทำงานรวดเร็วเมื่อเกิดการไหลย้อนผิดปกติ
• สามารถใช้งานภายใต้แรงดันสูงสุด (Max. Working Pressure) 49 บาร์
• ชิ้นส่วนของ NRV 22s E ทนทานต่อการกัดกร่อนจากสารทำความเย็น
• การติดตั้งรหัส 020-3120 ช่วยยืดอายุการใช้งานของคอมเพรสเซอร์

ข้อมูลจำเพาะ

• ขนาดข้อต่อท่อทางเข้า-ออก: เส้นผ่านศูนย์กลางท่อ 22 มิลลิเมตร พร้อมข้อต่อทองแดงหนาพิเศษทนความร้อนขณะเชื่อม
• พิกัดแรงดันปลอดภัย: ออกแบบตามมาตรฐานความดันสูง 49 บาร์ สำหรับงานเครื่องปรับอากาศและปั๊มความร้อน
• กลไกภายใน (Damping piston): มีลูกสูบแดมเปอร์ช่วยซับแรงกระแทกจากทิศทางการไหลของสารทำความเย็น
• กลุ่มของเหลวที่รองรับ (Fluid Group): จัดอยู่ในหมวดหมู่ของเหลวปลอดภัยตามมาตรฐาน PED Art. 4 paragraph 3
• การประหยัดพลังงาน: ช่วยรักษาเสถียรภาพวัฏจักรความเย็น ส่งผลให้คอมเพรสเซอร์ทำงานคุ้มค่าพลังงานที่สุด

Gross weight	0.566 Kilogram
Net weight	0.508 Kilogram
Volume	1.2 Liter
EAN	5702424592745
Approval	EAC LLC CDC EURO-TYSK
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	7/8 in
Inlet size [mm]	22 mm
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R516A
Outlet connection type	Solder, ODF
Outlet size [in]	7/8 in
Outlet size [mm]	22 mm
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	12 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 22s E
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a

ข้อมูลทางเทคนิค

• รุ่น NRV 22s E รองรับแรงดันใช้งานสูงสุด 49 บาร์ เหมาะสำหรับวงจรทำความเย็นหลากหลายประเภท
• ขนาดท่อเชื่อมบัดกรี 22 มม. ให้พื้นที่หน้าตัดการไหลที่เหมาะสม ลดแรงดันตกในระบบ
• โครงสร้างวาล์วทนทานต่อสารทำความเย็นกลุ่ม HFC, HCFC และน้ำมันหล่อลื่นสังเคราะห์
• ออกแบบให้สามารถถอดประกอบหรือเปลี่ยนชิ้นส่วนภายในบางรายการได้ตามความเหมาะสม
• รักษาแรงดันคงที่ในระบบและช่วยยืดอายุการใช้งานของคอมเพรสเซอร์ให้ยาวนานขึ้น

เอกสารข้อมูล

Danfoss 020-3120 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49 Data Sheet
