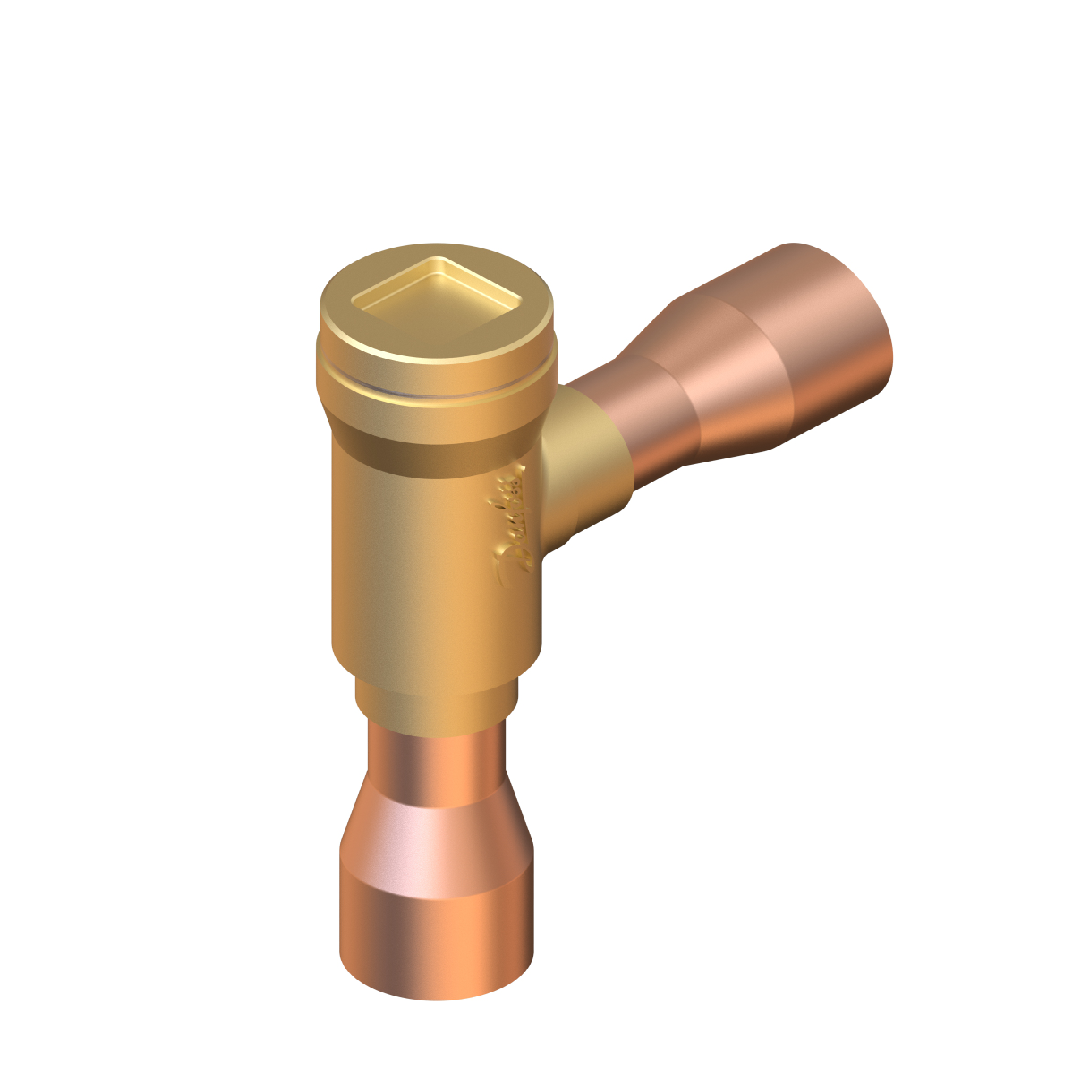

Danfoss 020-3072 Check valve, NRVH 22s E, Max. Working Pressure [bar]: 49

Danfoss 020-3072 Check valve, NRVH 22s E, Max. Working Pressure [bar]: 49 อุปกรณ์เช็ควาล์วคุณภาพระดับอุตสาหกรรมจาก Danfoss ที่ช่วยให้ระบบทำความเย็นทำงานได้อย่างไร้รอยต่อ การทำงานของวาล์วถูกออกแบบมาเพื่อควบคุมทิศทางของสารทำความเย็นและก๊าซให้เคลื่อนที่ไปข้างหน้าอย่างเดียว ช่วยลดความเสี่ยงจากการย้อนกลับของแรงดันที่ส่งผลเสียต่อการทำงานของระบบ ด้วยการรองรับแรงดันระดับ 49 บาร์ ทำให้อุปกรณ์สามารถทนรับภาระงานหนักได้อย่างสบาย ตัวเรือนผลิตจากวัสดุที่ป้องกันการรั่วซึมได้อย่างดีเยี่ยม ช่วยให้ผู้ใช้งานมั่นใจในความปลอดภัยและประหยัดงบประมาณในการซ่อมแซมระบบได้ในระยะยาว

คุณสมบัติ

• ตัวกันกลับสารทำความเย็น Danfoss รหัสชิ้นส่วน 020-3072 มั่นใจได้ทุกการใช้งาน
• สเปกวาล์ว NRVH 22s E ออกแบบกลไกมาเพื่อลดแรงเสียดทานขณะของไหลผ่าน
• ทนทานต่อแรงดัน (Max. Working Pressure) ในระบบได้สูงสุด 49 บาร์
• เทคโนโลยีของรุ่น NRVH 22s E ช่วยป้องกันปัญหาแรงดันตีกลับ
• อุปกรณ์ 020-3072 ติดตั้งใช้งานเพื่อเพิ่มเสถียรภาพให้กับวงจรทำความเย็น

ข้อมูลจำเพาะ

• สเปกสปริงแข็งพิเศษ (Stronger spring): ค่าแรงดันเปิด (Delta p = 0.3 bar) ป้องกันการไหลย้อนของน้ำยาในระบบอัดไอ
• ขนาดท่อรองรับ: การเชื่อมต่อขนาด 22 มิลลิเมตรชนิดโอเวอร์ไซส์ ช่วยให้ปรับเข้ากับหน้างานได้ยืดหยุ่น
• ขีดจำกัดแรงดัน (PS): ปฏิบัติการได้อย่างเสถียรภายใต้แรงดันสูงสุด 49 บาร์
• อุณหภูมิใช้งานต่อเนื่อง: รองรับอุณหภูมิสื่อกลางตั้งแต่ -50°C ถึง 140°C
• ประเภทสารทำความเย็น: ใช้ได้กับน้ำยาตระกูล HFC, HCFC และน้ำยารักษาสิ่งแวดล้อมรุ่นใหม่ๆ

Gross weight	0.608 Kilogram
Net weight	0.549 Kilogram
Volume	1.146 Liter
EAN	5702428666817
Approval	EAC LLC CDC EURO-TYSK
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	1 1/8 in
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
Oil free refrigerants	R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1 1/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	18 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 22s E
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRVH 22s E ทนแรงดันใช้งานสูงสุด 49 บาร์ ออกแบบเฉพาะสำหรับงานควบคุมทิศทางลม/สารทำความเย็นฝั่งแรงดันสูง
• ขนาดท่อ 22 มม. ชนิดเชื่อมบัดกรี ติดตั้งง่าย แน่นหนา และทนแรงอัดได้ดี
• ป้องกันการไหลย้อนกลับของสารทำความเย็นร้อนจัดเข้าสู่หัวคอมเพรสเซอร์ขณะหยุดทำงาน
• วัสดุกลมกลืนกับระบบท่อทองแดงทั่วไป ลดปัญหาการเกิดปฏิกิริยากัลวานิก
• ผ่านการทดสอบการรั่วซึม 100% จากโรงงานผู้ผลิต Danfoss

เอกสารข้อมูล

Danfoss 020-3072 Check valve, NRVH 22s E, Max. Working Pressure [bar]: 49 Data Sheet
