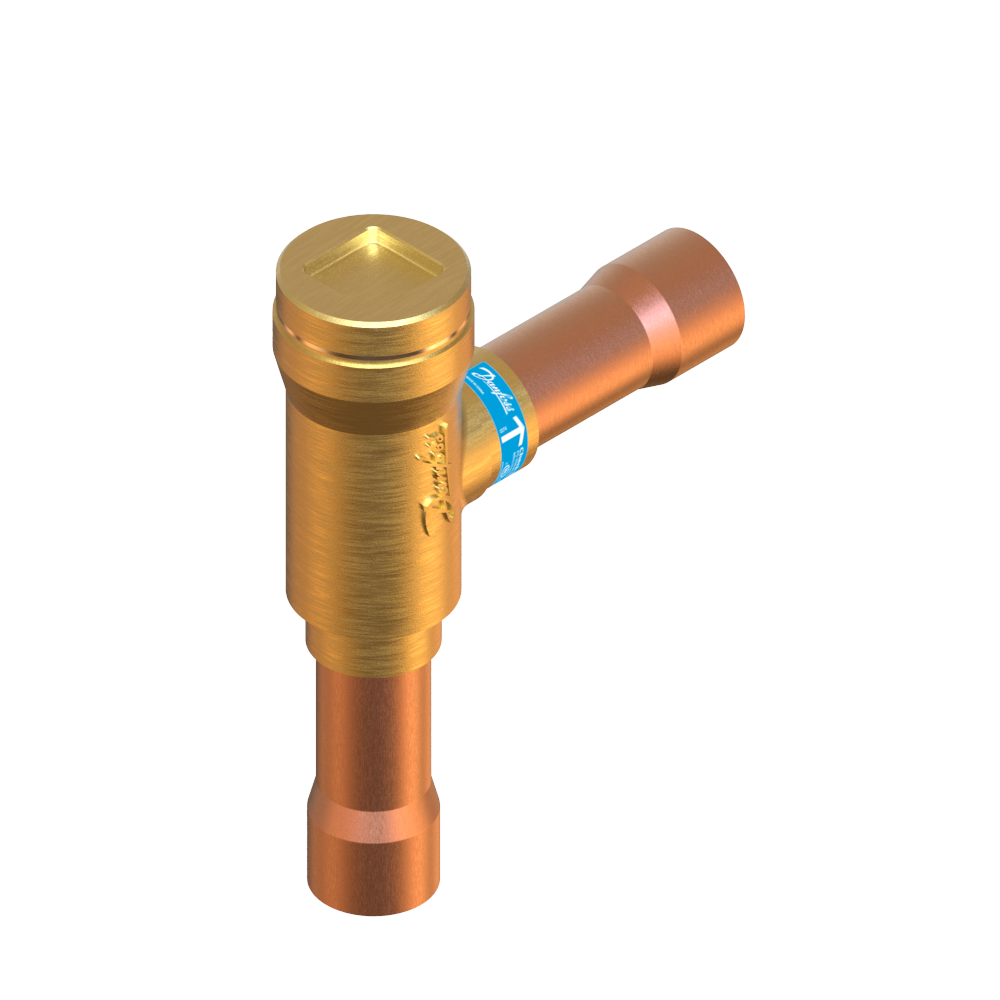

Danfoss 020-3067 Check valve, NRVH 22s E, Max. Working Pressure [bar]: 49

Danfoss 020-3067 Check valve, NRVH 22s E, Max. Working Pressure [bar]: 49 เช็ควาล์วประสิทธิภาพระดับพรีเมียมจาก Danfoss ผู้นำนวัตกรรมระดับโลก ออกแบบมาเพื่อควบคุมให้ของไหลวิ่งผ่านในทิศทางเดียว ช่วยยุติปัญหาความเสียหายจากแรงดันย้อนกลับในระบบทำความเย็นได้อย่างสิ้นเชิง รุ่นนี้มีโครงสร้างที่ทนทานเป็นพิเศษ รองรับระดับแรงดันใช้งานได้มากถึง 49 บาร์ จึงตอบโจทย์ทั้งระบบปรับอากาศและเครื่องทำความเย็นเชิงพาณิชย์ การออกแบบภายในยังคำนึงถึงการลดแรงเสียดทาน ทำให้ไม่สูญเสียพลังงานระหว่างการไหล มอบความมั่นใจให้กับวิศวกรผู้ดูแลระบบในด้านความเสถียรและความแข็งแกร่งที่ยากจะหาใครเทียบ

คุณสมบัติ

• อุปกรณ์เช็ควาล์วแท้จาก Danfoss รหัส 020-3067 สำหรับระบบทำความเย็น
• โมเดล NRVH 22s E ทำหน้าที่บังคับทิศทางการไหลให้เป็นไปทางเดียว
• สเปกทนแรงดันการทำงานสูงสุดอยู่ที่ 49 บาร์
• ตัววาล์ว NRVH 22s E ออกแบบมาเพื่อลดแรงกระแทกจากการไหลย้อน
• รหัสอะไหล่ 020-3067 ตอบโจทย์ความปลอดภัยของระบบท่อแรงดัน

ข้อมูลจำเพาะ

• รหัสสินค้าสำหรับการจัดซื้อ: รหัสอ้างอิง 020-3067 สำหรับวาล์วกันกลับแรงดันสูงพิเศษชนิดสปริงแข็ง
• ขนาดท่อทางเข้าและออก: 22 มิลลิเมตร แบบ ODF Solder connections
• แรงดันใช้งานปลอดภัย: 49 บาร์ (MWP) รองรับระบบทำความเย็นเชิงพาณิชย์สมัยใหม่
• การตอบสนองต่ออัตราการไหล: เปิดรับการไหลได้อย่างรวดเร็วเมื่อแรงดันถึงกำหนด และปิดกั้นทันทีเมื่อเกิดแรงดันย้อน
• มาตรฐานการผลิต: ควบคุมคุณภาพการผลิตตามมาตรฐาน Danfoss Industrial Refrigeration

Gross weight	0.602 Kilogram
Net weight	0.542 Kilogram
Volume	1.146 Liter
EAN	5702428668491
Approval	CE EAC LLC CDC EURO-TYSK UKCA
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [mm]	28 mm
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
Oil free refrigerants	R516A
Outlet connection type	Solder, ODF
Outlet size [mm]	28 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	18 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R32 R452B R454B R454C R455A R516A R1234yf R1270 R290 R600 R600a R454A R1233zd(E) R1234ze(E) R134a R22/R407C R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R513A R515B R170
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 22s E
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R516A R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R600 R600a

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRVH 22s E แรงดันใช้งานสูงสุด 49 บาร์ สำหรับการใช้งานที่ต้องการความเสถียรสูง
• ขนาดท่อ 22 มม. เชื่อมบัดกรีสะดวก เหมาะกับพื้นที่ติดตั้งจำกัด
• ลิ้นวาล์วภายในเลื่อนเปิด-ปิดได้อย่างนุ่มนวลด้วยการออกแบบหลักพลศาสตร์ของไหล
• วัสดุภายในไม่เป็นสนิม ทนทานต่อน้ำและความชื้นที่อาจปะปนมาในระบบทำความเย็น
• ช่วยเพิ่มเสถียรภาพโดยรวมและป้องกันความเสียหายต่อคอมเพรสเซอร์จากสารทำความเย็นเหลว

เอกสารข้อมูล

Danfoss 020-3067 Check valve, NRVH 22s E, Max. Working Pressure [bar]: 49 Data Sheet
