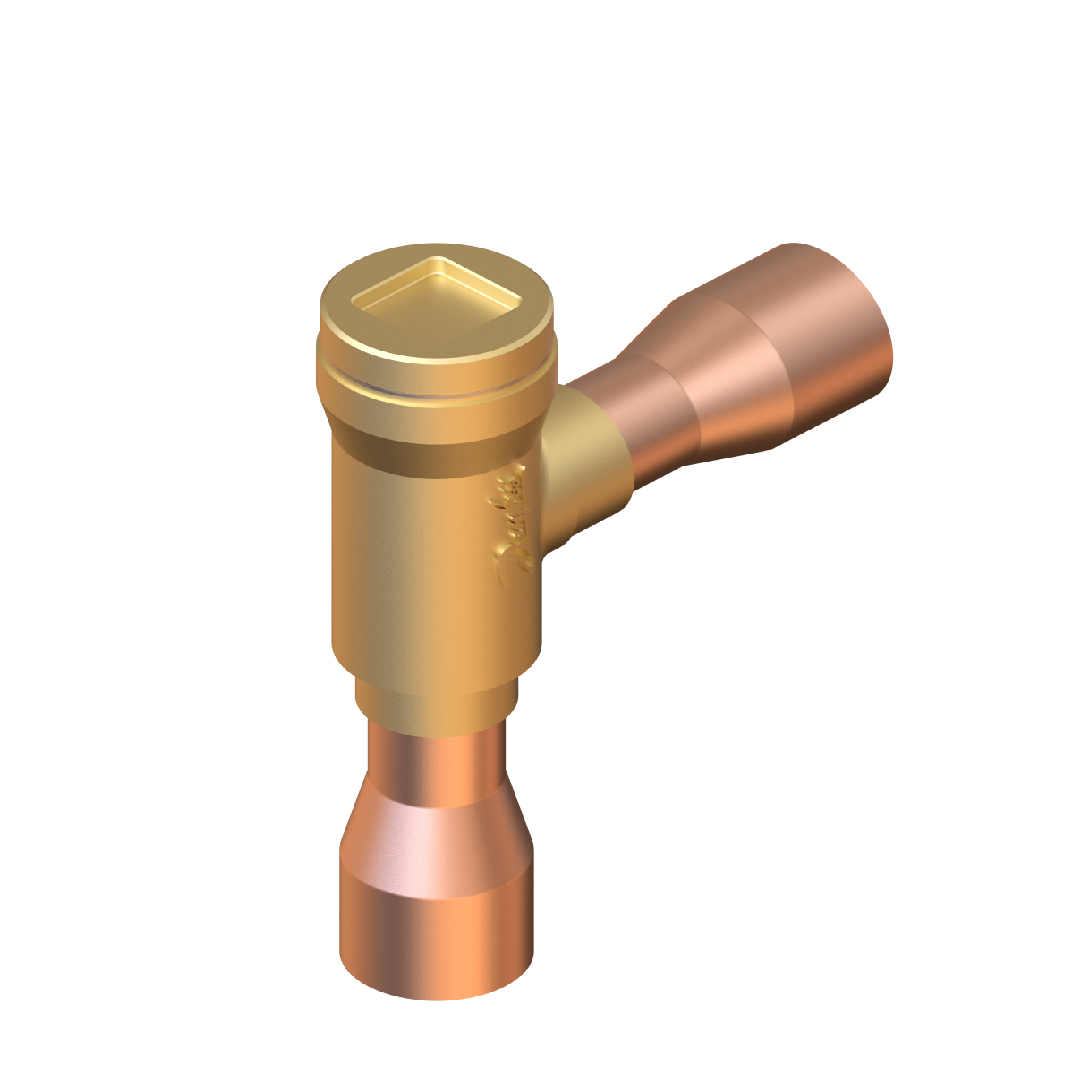

Danfoss 020-3060 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49

Danfoss 020-3060 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49 วาล์วควบคุมทางเดียวคุณภาพสูงที่ผลิตและวิจัยโดย Danfoss แบรนด์มาตรฐานยุโรปที่เน้นย้ำเรื่องความปลอดภัยและประสิทธิภาพ อุปกรณ์ชิ้นนี้ถูกออกแบบมาเพื่อหยุดยั้งการไหลย้อนกลับของของเหลวหรือก๊าซ ซึ่งเป็นปัจจัยสำคัญที่บั่นทอนอายุการใช้งานของปั๊มและคอมเพรสเซอร์ ตัววาล์วรองรับแรงดันใช้งานได้ถึง 49 บาร์ ครอบคลุมการใช้งานในสภาวะแวดล้อมทางอุตสาหกรรมที่หลากหลาย ชิ้นส่วนแต่ละชิ้นถูกประกอบอย่างพิถีพิถันเพื่อให้ปิดได้สนิท ป้องกันการรั่วซึม และรักษาแรงดันภายในระบบให้คงที่ตลอดวงจรการทำงานอย่างสมบูรณ์

คุณสมบัติ

• วาล์วกันกลับอุตสาหกรรม Danfoss รหัสสินค้า 020-3060 คุณภาพมาตรฐาน
• สินค้ารุ่น NRV 22s E ทำงานรวดเร็วเมื่อเกิดการไหลย้อนผิดปกติ
• สามารถใช้งานภายใต้แรงดันสูงสุด (Max. Working Pressure) 49 บาร์
• ชิ้นส่วนของ NRV 22s E ทนทานต่อการกัดกร่อนจากสารทำความเย็น
• การติดตั้งรหัส 020-3060 ช่วยยืดอายุการใช้งานของคอมเพรสเซอร์

ข้อมูลจำเพาะ

• รุ่นมาตรฐาน (Standard spring): ซีรีส์ NRV พร้อมสปริงมาตรฐานสำหรับท่อของเหลวและท่อดูดทั่วไป
• ขนาดท่อ ODF: ขนาด 22 มิลลิเมตร ออกแบบให้สูญเสียแรงดันต่ำมาก (Low pressure drop)
• ขีดจำกัดแรงดัน (Bar): รองรับแรงดันสูงสุด 49 บาร์
• ความเข้ากันได้ของระบบ: เหมาะสำหรับติดตั้งในระบบปรับอากาศอาคารและห้องเย็นแช่แข็ง
• การรับรองคุณภาพ: ผ่านการตรวจสอบรอยรั่วระดับเฮอร์เมติกจากโรงงาน 100%

Gross weight	0.608 Kilogram
Net weight	0.544 Kilogram
Volume	1.146 Liter
EAN	5702428666800
Approval	EAC LLC CDC EURO-TYSK
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	1 1/8 in
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1 1/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	18 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
SCIP dossier product name	NRV/NRVH angleway
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 22s E
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a

ข้อมูลทางเทคนิค

• รุ่น NRV 22s E ทนแรงดันใช้งานสูงสุด 49 บาร์ รุ่นมาตรฐานยอดนิยมสำหรับระบบทำความเย็นเชิงพาณิชย์
• ขนาดท่อเชื่อม 22 มม. ให้ประสิทธิภาพการไหลที่คุ้มค่าและลดการสูญเสียพลังงาน
• ตัววาล์วออกแบบให้ซ่อมบำรุงหรือทำความสะอาดได้ง่ายกรณีจำเป็น
• ทนต่อสารทำความเย็นหลากหลายรุ่นทั้งแบบเดี่ยวและแบบผสม (Blends)
• ป้องกันการไหลย้อนกลับได้อย่างฉับพลันทันทีที่คอมเพรสเซอร์ตัดการทำงาน

เอกสารข้อมูล

Danfoss 020-3060 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49 Data Sheet
