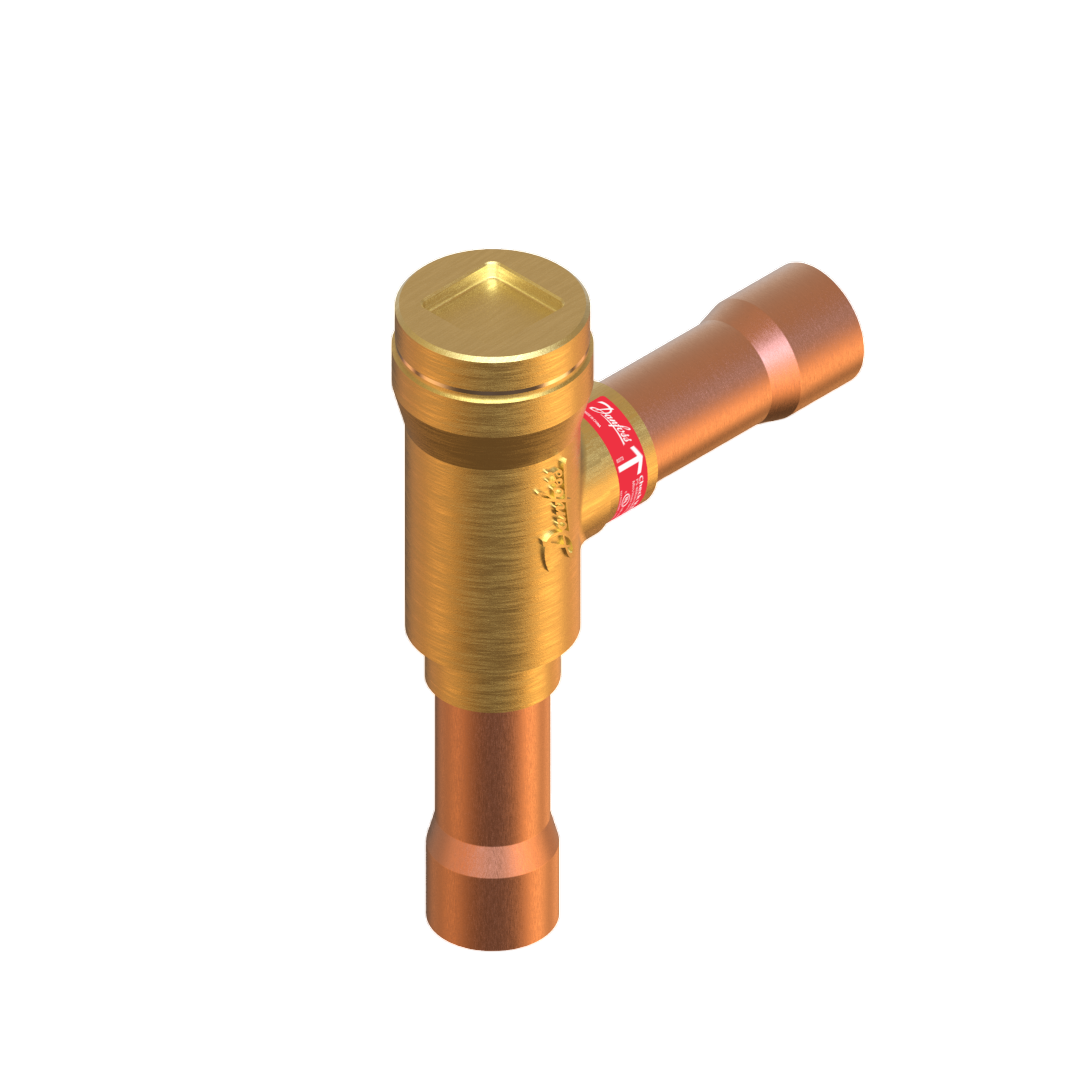

Danfoss 020-3055 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49

Danfoss 020-3055 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49 วาล์วกันกลับจาก Danfoss แบรนด์ที่เป็นสัญลักษณ์แห่งคุณภาพทางวิศวกรรม อุปกรณ์นี้มีความสำคัญอย่างยิ่งในการจัดระเบียบทิศทางของสารทำความเย็น ป้องกันการปะทะกลับของแรงดันที่อาจนำไปสู่การชำรุดของเครื่องจักร ด้วยพิกัดการทนแรงดันใช้งานที่ 49 บาร์ ทำให้สามารถติดตั้งในระบบทำความเย็นที่ต้องการความปลอดภัยระดับสูง การออกแบบวาล์วให้ปิดสนิทในเสี้ยววินาทีช่วยลดความเสี่ยงของการเกิดค้อนน้ำ เป็นการรักษาประสิทธิภาพการใช้พลังงานและสร้างความอุ่นใจให้กับผู้ใช้งานด้วยมาตรฐานการผลิตระดับเวิลด์คลาส

คุณสมบัติ

• ตัวกันกลับสารทำความเย็น Danfoss รหัสชิ้นส่วน 020-3055 มั่นใจได้ทุกการใช้งาน
• สเปกวาล์ว NRV 22s E ออกแบบกลไกมาเพื่อลดแรงเสียดทานขณะของไหลผ่าน
• ทนทานต่อแรงดัน (Max. Working Pressure) ในระบบได้สูงสุด 49 บาร์
• เทคโนโลยีของรุ่น NRV 22s E ช่วยป้องกันปัญหาแรงดันตีกลับ
• อุปกรณ์ 020-3055 ติดตั้งใช้งานเพื่อเพิ่มเสถียรภาพให้กับวงจรทำความเย็น

ข้อมูลจำเพาะ

• ขนาดท่อเชื่อมต่อ: 22 มิลลิเมตร (รหัสรุ่นย่อย 020-3055)
• แรงดันใช้งานสูงสุด: 49 บาร์ เหมาะสำหรับระบบทำความเย็นที่ใช้สารทำความเย็นแรงดันสูง
• อุณหภูมิการทำงาน: รองรับช่วงอุณหภูมิตั้งแต่ติดลบสูงจนถึงความร้อนระดับอุตสาหกรรม
• คุณสมบัติเด่นของวาล์ว: ช่วยป้องกันปรากฏการณ์ Condensation ย้อนกลับสู่คอยล์เย็น
• รูปแบบบรรจุภัณฑ์: จัดเตรียมสำหรับงานอุตสาหกรรมและช่างเทคนิคหน้างานโดยเฉพาะ

Gross weight	0.6 Kilogram
Net weight	0.541 Kilogram
Volume	1.146 Liter
EAN	5702428668484
Approval	EAC LLC CDC EURO-TYSK
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [mm]	28 mm
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R516A
Outlet connection type	Solder, ODF
Outlet size [mm]	28 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	18 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 22s E
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a

ข้อมูลทางเทคนิค

• เช็ควาล์ว Danfoss รุ่น NRV 22s E รองรับแรงดันใช้งานสูงสุด 49 บาร์
• ขนาดท่อเชื่อม 22 มม. (ODF) ออกแบบมาเพื่อลดแรงดันตกคร่อมในท่อส่งสารทำความเย็น
• มีอัตราการไหลที่แม่นยำ เปิดวาล์วได้เต็มที่แม้ในสภาวะอัตราการไหลต่ำ
• โครงสร้างภายนอกเคลือบสารป้องกันการกัดกร่อน ทนสภาพอากาศภายนอกอาคารได้ดี
• ติดตั้งง่ายและเข้ากันได้ดีกับอุปกรณ์ควบคุมอื่นๆ ในเครือ Danfoss

เอกสารข้อมูล

Danfoss 020-3055 Check valve, NRV 22s E, Max. Working Pressure [bar]: 49 Data Sheet
