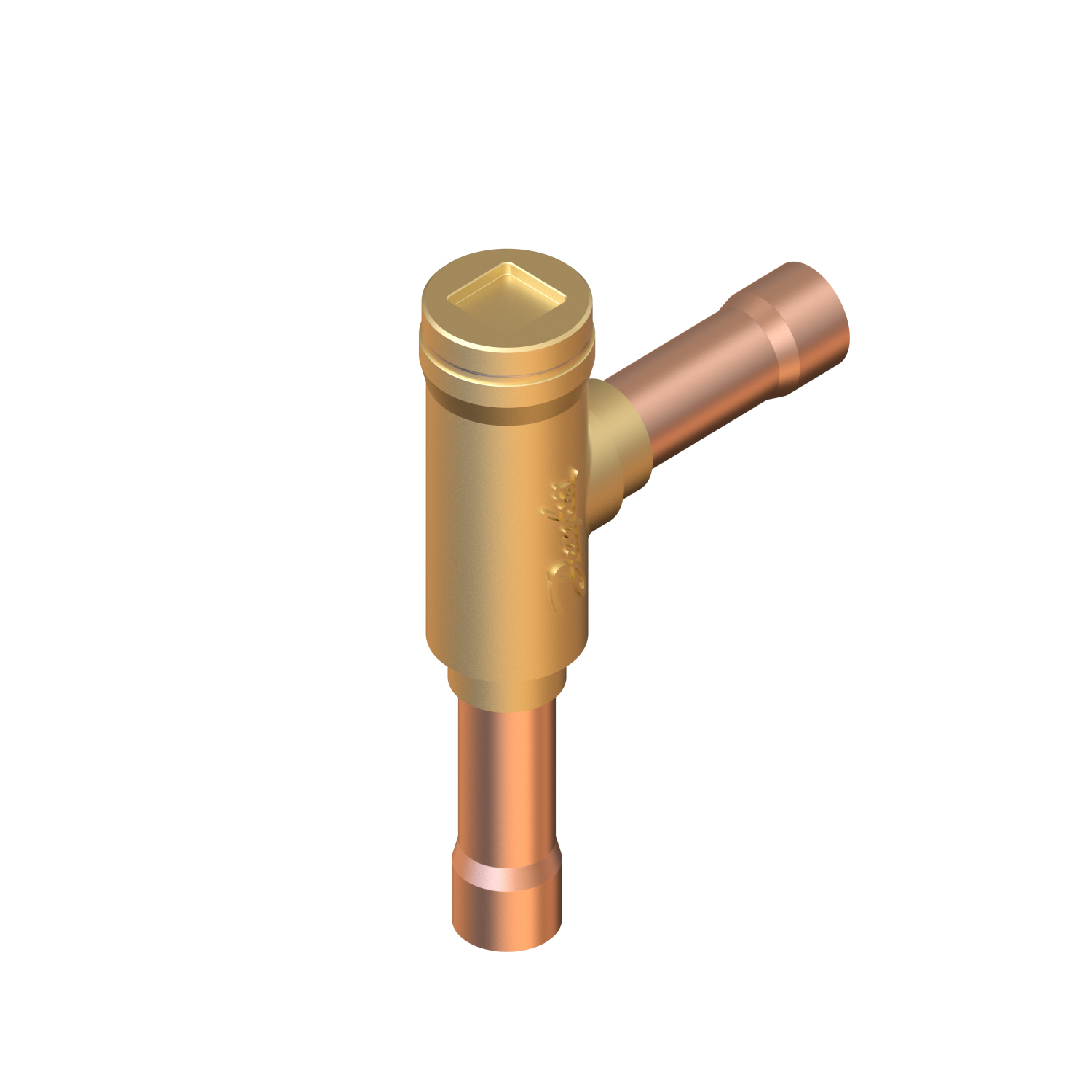

Danfoss 020-3021 Check valve, NRV 28s E, Max. Working Pressure [bar]: 49

Danfoss 020-3021 Check valve, NRV 28s E, Max. Working Pressure [bar]: 49 เช็ควาล์วคุณภาพสูงภายใต้มาตรฐานวิศวกรรมของ Danfoss ที่ช่วยรักษาดุลยภาพของระบบทำความเย็น อุปกรณ์ชิ้นนี้ทำหน้าที่เป็นวาล์วทางเดียว ป้องกันไม่ให้แรงดันและสารทำความเย็นตีกลับไปสร้างความเสียหายแก่อุปกรณ์ต้นทาง ลดการเกิดค้อนน้ำ (Water Hammer) ภายในท่อได้อย่างชะงัด โครงสร้างวาล์วรองรับแรงดันใช้งานสูงสุด 49 บาร์ ผสานการใช้วัสดุที่ต้านทานการกัดกร่อน ทำให้มีอายุการใช้งานที่ยาวนาน การทำงานที่เงียบและมีประสิทธิภาพสูงทำให้วาล์วรุ่นนี้เป็นตัวเลือกยอดนิยมสำหรับช่างเทคนิคและวิศวกรผู้เชี่ยวชาญ

คุณสมบัติ

• เช็ควาล์วควบคุมทิศทาง Danfoss พาร์ทนัมเบอร์ 020-3021 แบบทนทานพิเศษ
• รหัสรุ่น NRV 28s E ปิดกั้นการไหลย้อนกลับได้อย่างสนิทและปลอดภัย
• รองรับค่าแรงดันสูงสุดในการทำงานได้อย่างมั่นใจที่ 49 บาร์
• ดีไซน์ของ NRV 28s E รองรับการประกอบเข้ากับระบบท่อได้อย่างพอดี
• พาร์ท 020-3021 ช่วยรักษาสมดุลของของเหลวในระบบอุตสาหกรรม

ข้อมูลจำเพาะ

• ขนาดท่อเชื่อม: 28 มิลลิเมตร (รหัส 020-3021)
• พิกัดแรงดัน (PS): 49 บาร์
• โครงสร้างลูกสูบ: ลูกสูบเคลื่อนตัวอิสระพร้อมแดมเปอร์ลดเสียงรบกวนในระบบ
• ความปลอดภัย: ผ่านการทดสอบแรงดันสูงเกินพิกัดเพื่อความปลอดภัยสูงสุด
• การประหยัดพื้นที่: รูปทรงเพรียวบาง จัดวางแนวท่อในห้องเครื่องได้เป็นระเบียบ

Gross weight	1.379 Kilogram
Net weight	1.258 Kilogram
Volume	3.444 Liter
EAN	5702428666770
Approval	CE EAC LLC CDC EURO-TYSK UKCA
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	19.07 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	1 1/8 in
Kv value [m³/h]	16.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1 1/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	6 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 28s E
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRV 28s E ทนแรงดันใช้งานสูงสุด 49 บาร์ เหมาะสำหรับระบบแอร์และตู้แช่ขนาดใหญ่
• ขนาดท่อเชื่อม 28 มม. ออกแบบมาเพื่อรองรับอัตราการไหลสูงได้อย่างเต็มประสิทธิภาพ
• โครงสร้างวาล์วมีความต้านทานการไหลต่ำ ช่วยประหยัดพลังงานไฟฟ้าในระบบ
• ทนทานต่อการสั่นสะเทือนและแรงกระแทกในท่อส่งสารทำความเย็น
• ได้รับความไว้วางใจจากช่างเทคนิคและวิศวกรทั่วโลกในการติดตั้งระบบทำความเย็น

เอกสารข้อมูล

Danfoss 020-3021 Check valve, NRV 28s E, Max. Working Pressure [bar]: 49 Data Sheet
