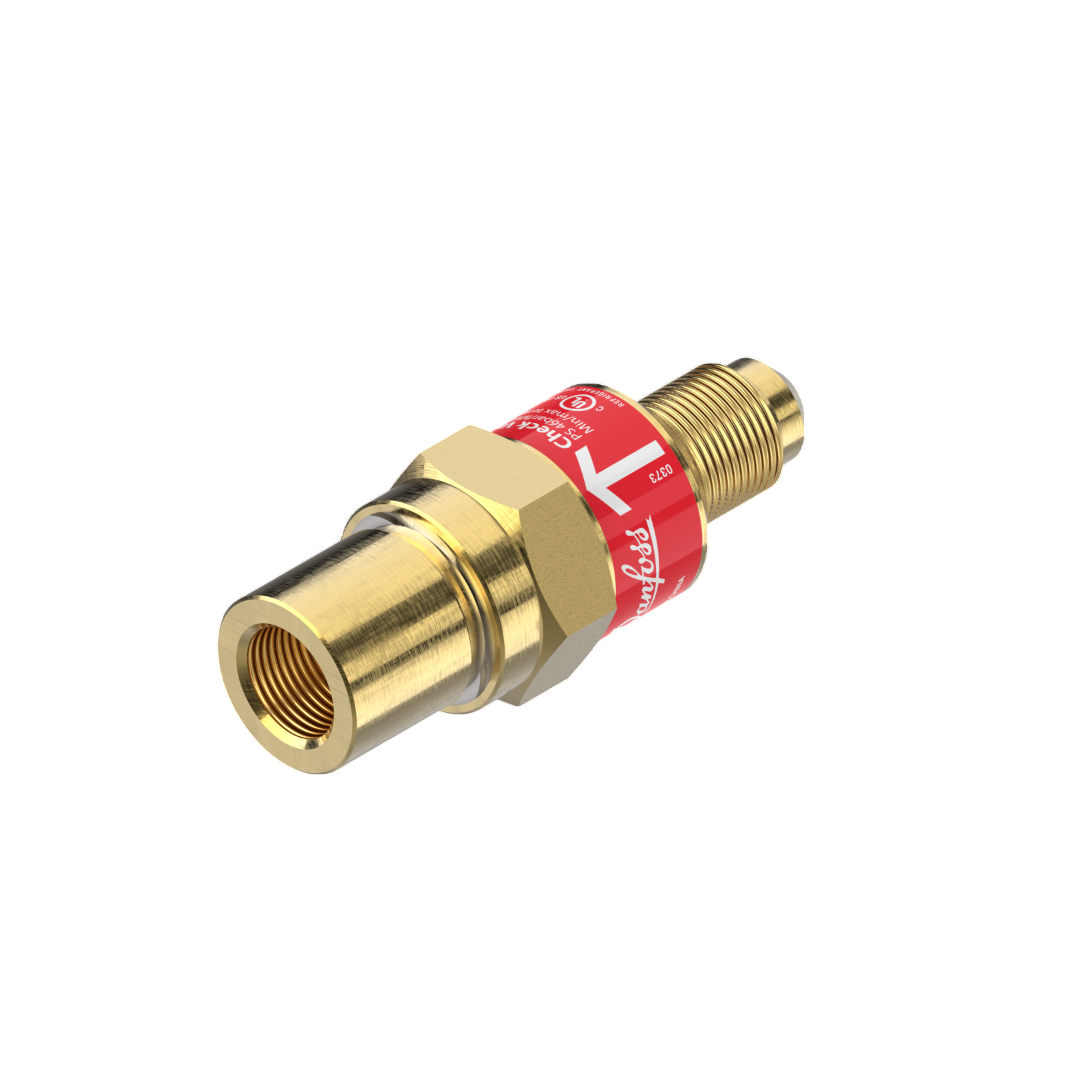

Danfoss 020-0138 Check valve, NRV 6, Max. Working Pressure [bar]: 46

Danfoss 020-0138 Check valve, NRV 6, Max. Working Pressure [bar]: 46 วาล์วกันกลับรุ่นมาตรฐาน NRV 6 นำเสนอความน่าเชื่อถือขั้นสูงสุดตามแบบฉบับของ Danfoss ที่อุตสาหกรรมทั่วโลกไว้วางใจ อุปกรณ์ตัวนี้ทำหน้าที่เป็นด่านป้องกันการไหลย้อนกลับของสารทำความเย็นและน้ำมันหล่อลื่นในระบบ ช่วยรักษาสมดุลแรงดันในฝั่งท่อดูดและท่อส่งได้อย่างสมบูรณ์แบบ โดดเด่นด้วยพิกัดการทนแรงดันใช้งานสูงสุดถึง 46 บาร์ ทำให้เป็นวาล์วที่สามารถทนต่อสภาพแวดล้อมการทำงานที่มีความกดดันสูงได้อย่างยอดเยี่ยม รูปแบบการเชื่อมต่อขนาด 6 ถูกผลิตมาให้ได้มาตรฐาน สวมใส่และติดตั้งได้ง่าย วัสดุที่ใช้มีความทนทานต่อการกัดกร่อนจากสารทำความเย็น ช่วยลดความเสี่ยงในการเกิดปัญหาทางเทคนิคและทำให้ระบบทำความเย็นทำงานได้อย่างต่อเนื่องไม่มีสะดุด

คุณสมบัติ

• ไอเท็ม 020-0138 คือเช็ควาล์วที่ถูกออกแบบมาเพื่อความเสถียรขั้นสูงสุดในระบบ
• ประเภท NRV 6 เป็นข้อต่อแบบมาตรฐานที่นิยมใช้ในอุตสาหกรรมความเย็นทั่วไป
• พร้อมลุยงานหนักด้วยสเปกรับแรงดันทำการที่ 46 bar อย่างเต็มประสิทธิภาพ
• ออกแบบกลไกสปริงภายในให้มีความยืดหยุ่นและมีอายุการใช้งานยาวนาน
• มอบความปลอดภัยให้ระบบโดยรวมด้วยการกั้นของเหลวไหลย้อนกลับได้อย่างเฉียบขาด

ข้อมูลจำเพาะ

• วาล์วกันกลับชนิดเกลียว/เชื่อมรุ่น NRV 6 ขนาดมาตรฐาน 6 มม. จาก Danfoss
• รองรับแรงดันใช้งานสูงสุด 46 bar [667 psig] ในระบบทำความเย็นเชิงพาณิชย์
• ควบคุมการไหลทิศทางเดียว ป้องกันความเสียหายจากน้ำยาเหลวไหลกลับเข้าคอมเพรสเซอร์
• อัตราการไหลสม่ำเสมอ ลดการสูญเสียพลังงานภายในระบบท่อสารทำความเย็น
• โครงสร้างภายนอกเคลือบสารป้องกันการกัดกร่อน ทนทานต่อสภาพแวดล้อมชื้นสูง

Gross weight	0.067 Kilogram
Net weight	0.059 Kilogram
Volume	0.16 Liter
EAN	5702428246835
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Brass
Connection notes	Without flare nut
Contain batteries	No
Cv value [gal/min]	0.65 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020-1040
Inlet connection type	Flare
Inlet size [in]	1/4 in
Inlet size [mm]	6 mm
Kv value [m³/h]	0.56 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.07 bar
Min. Pressure drop [psi]	1 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Flare
Outlet size [in]	1/4 in
Outlet size [mm]	6 mm
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	140 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R134a R22/R407C R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A
SCIP dossier no.	518b3853-2efc-40fc-8f8b-d06930d032bb
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 6
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R134a R22 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A
UL evaluated	Yes

ข้อมูลทางเทคนิค

• แรงดันใช้งานสูงสุด (Max. Working Pressure): 46 bar (667 psig)
• ขนาดจุดเชื่อมต่อ (Connection size): 1/4 นิ้ว (6 mm)
• รูปแบบการเชื่อมต่อ (Connection type): เกลียวบานแฟร์ (Flare Connection)
• อัตราการไหลคงที่ (Kv value): 0.56 m³/h
• คุณสมบัติเด่น: ถอดเข้า-ออกง่าย ไม่ต้องใช้ความร้อนในการเชื่อม ติดตั้งในพื้นที่แคบได้ดี

เอกสารข้อมูล

Danfoss 020-0138 Check valve, NRV 6, Max. Working Pressure [bar]: 46 Data Sheet
