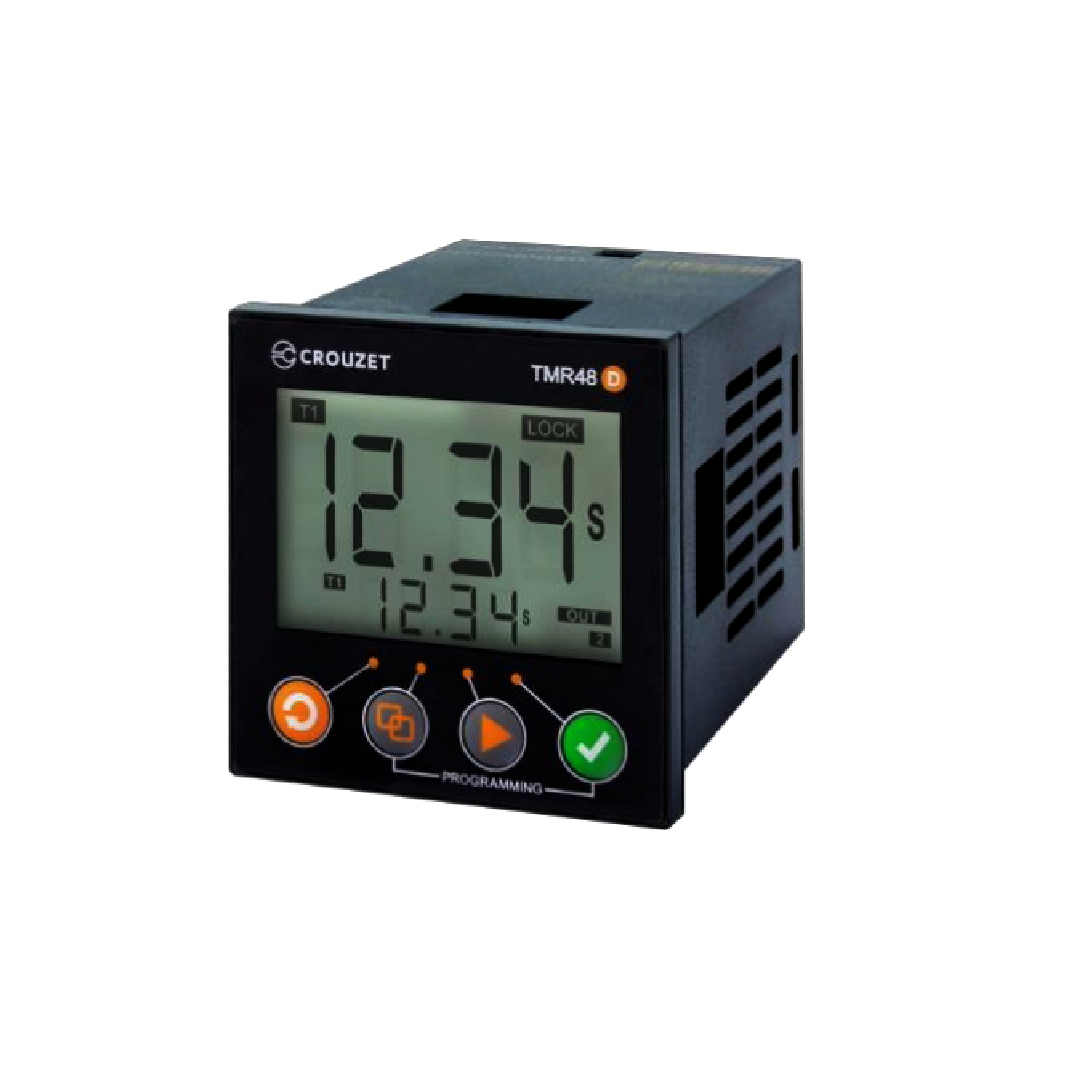

Crouzet Syr-line TMR48D Digital Timer MDE1R0524U

Crouzet Syr-line TMR48D Digital Timer MDE1R0524U

CROUZET

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
5,254.53 ฿
5,254.53 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Crouzet Syr-line TMR48D Digital Timer MDE1R0524U

ตัวตั้งเวลาแบบดิจิทัล Syr-Line, TRM48 D, มัลติฟังก์ชัน E, ติดแผง, เอาต์พุตรีเลย์ 1x5 A, 24-240 VAC/DC, 8 พิน, 0.5 วินาที - 9999 ชั่วโมง

คุณสมบัติ

  • จอแสดงผล LED หรือ LCD ขนาดใหญ่ (13.2 มม.)
  • หลายฟังก์ชันและฟังก์ชันเดียว
  • โหมดการตั้งค่าพื้นฐานและขั้นสูง
  • หลายช่วง (0.05 วินาที – 9999 ชั่วโมง)
  • หลายแรงดันไฟฟ้า (24-240 โวลต์ AC/DC)
  • 1 หรือ 2 รีเลย์เอาต์พุต (เปลี่ยนสถานะ)
  • ตัวเลือกหน่วยความจำในกรณีที่ไฟฟ้าขัดข้อง
  • ฟังก์ชันล็อค
  • เวลาขึ้นหรือลง
  • ขนาด DIN (48x48 มม.) ที่อยู่อาศัย
  • ตัวเครื่องขนาดกะทัดรัด (ยาว 63 มม.)
  • กันน้ำและกันฝุ่น (IP66)
  • 8 ขาและ 11 ขาเชื่อมต่อ

ข้อมูลเฉพาะ

EU Directives 2014/30/EU: EMC, 2014/35/EU: แรงดันไฟฟ้าต่ำ
การอนุมัติ / การทำเครื่องหมาย CE, cULus Listed Industrial Control Equipment
มาตรฐานความปลอดภัย IEC 60664-1: การประสานฉนวนสำหรับอุปกรณ์ภายในระบบแรงดันไฟฟ้าต่ำ
ความสอดคล้องกับคำสั่งเกี่ยวกับสิ่งแวดล้อม 2015/863/UE: RoHS, 1907/2006: Reach, 2012/19/UE: WEEE
มาตรฐานผลิตภัณฑ์ IEC 61812-1: รีเลย์เวลาที่ระบุสำหรับการใช้งานอุตสาหกรรม, UL 508 (60947-4-1): อุปกรณ์ควบคุมอุตสาหกรรม (NRNT- สวิตช์ควบคุมอุตสาหกรรม)
ภูมิคุ้มกันต่อการปล่อยไฟฟ้าสถิต ระดับ III อากาศ +/-8 KV / หน้าสัมผัส +/-6 KV
ภูมิคุ้มกันต่อการแผ่รังสี, ความถี่วิทยุ, สนามแม่เหล็กไฟฟ้า IEC61000-4-3: ระดับ III, 10 V/m (80 MHz ถึง 1 GHz) 80% AM (1 kHz), 3 V/m (1.4 ถึง 2 GHz) 80% AM (1 KHz), 1 V/m (2 ถึง 2.7 GHz) 80% AM (1 KHz)
ภูมิคุ้มกันต่อการระเบิดชั่วคราวอย่างรวดเร็ว IEC 61000-4-4: ระดับ IV, โดยตรง +/-4 kV (แหล่งจ่ายไฟ) / แคลมป์การเชื่อมต่อแบบตัวเก็บประจุ +/-2 KV, (อินพุตและเอาต์พุตคำสั่ง)
ภูมิคุ้มกันต่อคลื่นกระแทกบนแหล่งจ่ายไฟ IEC 61000-4-5: ระดับ III, สายดินถึงสายดิน +/-2 kV / สายดินถึงสายดิน +/-1 kV
ภูมิคุ้มกันต่อความถี่วิทยุในโหมดทั่วไป IEC 61000-4-6: ระดับ III, 10 Vrms (0,15 ถึง 80 MHz) 80% AM (1 kHz)
ภูมิคุ้มกันต่อการลดแรงดันไฟฟ้าและการขัดข้อง IEC 61000-4-11: ระดับอุตสาหกรรม II, 0 % แรงดันไฟฟ้าตกค้างระหว่าง 1 รอบ พอร์ตจ่ายไฟ AC, 70 % แรงดันไฟฟ้าตกค้างระหว่าง 25/30 รอบ พอร์ตจ่ายไฟ AC, 0 % แรงดันไฟฟ้าตกค้าง, 250/300 รอบ พอร์ตจ่ายไฟ AC. ที่อยู่อาศัย: 0 % แรงดันไฟฟ้าตกค้างระหว่าง 10 รอบ พอร์ตจ่ายไฟ AC, 40 % แรงดันไฟฟ้าตกค้างระหว่าง 10 รอบ พอร์ตจ่ายไฟ AC, 70 % แรงดันไฟฟ้าตกค้างระหว่าง 10 รอบ พอร์ตจ่ายไฟ AC, 0 % แรงดันไฟฟ้าตกค้าง, 250/300 รอบ พอร์ตจ่ายไฟ AC
การปล่อยพอร์ตหลัก AC/DC EN55022 / CISPR22 Class B EN 55011 / CISPR11 Class B, Group 1
การปล่อยรังสี EN55022 / CISPR22 Class B EN 55011 / CISPR11 Class B, Group 1

ข้อมูลทางเทคนิค

จอแสดงผล LCD แรงดันไฟฟ้าที่ให้คะแนน Un 24-240 V
แหล่งจ่ายไฟ AC/DC
ความทนทานของแรงดันไฟฟ้า -15 % +10 %
ความถี่ของแรงดันไฟฟ้า AC 50/60 Hz +/- 5%
การแยกไฟฟ้าของแหล่งจ่าย / อินพุต ไม่มี
กำลังไฟสูงสุดที่ Un 2.5 VA (VAC) 1 W (VDC)
ภูมิคุ้มกันต่อการตัดไฟขนาดเล็ก 10 ms
ช่วงเวลาที่ระบุ (10) EC 1812-1: 0.001 s ถึง 9.9999, 0.0.01 s ถึง 99.99 s, 0.1 s ถึง 999.9 s, 1s ถึง 99999, 1 1 s ถึง นาที 59 s, 0.1 นาที ถึง 999.9 นาที, 1 นาที ถึง 99999 นาที, 1 ชั่วโมง ถึง 99 ชั่วโมง 59 นาที, 0.1 ชั่วโมง ถึง 999.9 ชั่วโมง, 1 ชั่วโมง ถึง 99999999 ชั่วโมง
ระยะเวลาพัลส์ควบคุมขั้นต่ำ IEC 1812-1: 1 ms หรือ 20 ms เลือกได้
เวลาการกู้คืน (หลังจากการตัดไฟ) IEC 1812-1: 120 ms สูงสุด
ความสามารถในการทำซ้ำ IEC 1812 1: s + 0.03% + 20 ms (VDC) / 50 ms (VAC)
ความแม่นยำในการตั้งค่า IEC 1812 1: 5 + 0.03 % + 20 ms (VDC) / 50 ms (VAC)
การเปลี่ยนแปลงอุณหภูมิ S+0.03 % + 20 ms (VDC) / 50 ms (VAC)
การเปลี่ยนแปลงแรงดันไฟฟ้า S+0.03 % + 20 ms (VDC)/ 50 ms (VAC)
การจัดเรียงหน้าสัมผัส 1 CO (SPDT)
แรงดันไฟฟ้าสูงสุดในการสวิตช์ 250 VAC / 30 VDC
อัตรากระแสการสวิตช์ (resistive) NO: 5A 250 VAC / 5 A 30 VDC - NC: 3A 250 VAC / 3 A 30 VDC
กำลังสวิตช์สูงสุด (resistive) NO: 1250 VA / 150 W – NC: 750 VA / 90 W
อายุการใช้งานทางไฟฟ้าที่อัตรากระแสการสวิตช์ปกติ (resistive) NO: 1x105 รอบ - NC: 7x104 รอบ
หน้าสัมผัสการสวิตช์ขั้นต่ำ 10 mA / 12 VDC
อัตราสูงสุด (ที่กำลังสวิตช์สูงสุด) 360 รอบ/ชั่วโมง
อายุการใช้งานทางกล 10 x 106 รอบ
ความแข็งแรงของไฟฟ้าระหว่างหน้าสัมผัสเปิด 1 kV / 1 นาที / 1 mA / 50 Hz
แรงดันไฟฟ้าฉนวนที่ให้คะแนน IEC 60664-1: 300 V
การประสานฉนวน IEC 60664-1: หมวดแรงดันไฟฟ้าเกิน III; ระดับมลพิษ 2
แรงดันไฟฟ้ากระตุ้นที่ให้คะแนน IEC 60664-1: 4 kV (1.2/50 μs)
ระยะห่าง/ระยะการไหล IEC 60664-1: 3 mm / 3.2 mm
ความแข็งแรงของไฟฟ้า EN-61812-1: 2.5 kV / 1 นาที / 1 mA / 50 Hz
ความต้านทานฉนวน NFC 93 050: > 500 MΩ / 250 VDC / 1 นาที
