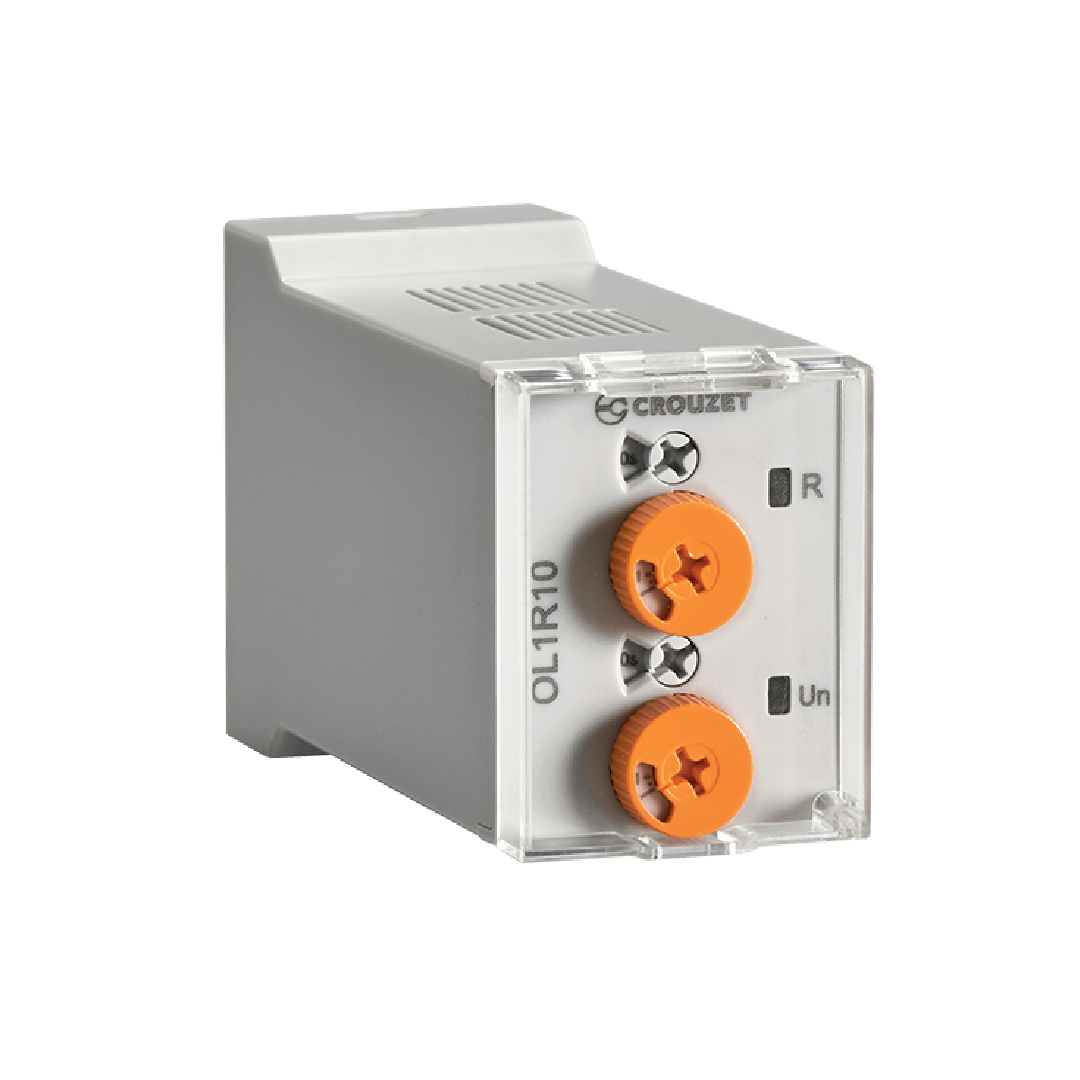

Crouzet Plug-In Timer 8 pins OL1R10MV1

Crouzet Plug-In Timer 8 pins OL1R10MV1 รีเลย์ตั้งเวลาชนิดเสียบฐาน 8 ขาที่ผสมผสานความทนทานและความเที่ยงตรงไว้อย่างลงตัว โดดเด่นเรื่องการติดตั้งที่ประหยัดพื้นที่ภายในตู้ควบคุม และการต่อสายที่ทำได้สะดวกรวดเร็ว กลไกการนับเวลาถูกพัฒนามาให้มีความคลาดเคลื่อนต่ำสุด ช่วยให้จังหวะการตัดต่อวงจรสมบูรณ์แบบ แผงหน้าปัดปรับค่าถูกออกแบบมาเพื่อการใช้งานแบบลุยงานหนัก ทนทานต่อแรงสั่นสะเทือนและอุณหภูมิที่เปลี่ยนแปลง เหมาะสำหรับประยุกต์ใช้ในระบบทำความเย็นและเครื่องจักรบรรจุภัณฑ์มาตรฐานอุตสาหกรรม

คุณสมบัติ

• ขั้วเสียบแบบ 8 ขาช่วยให้การติดตั้งและเชื่อมต่อวงจรเข้ากับฐานทำได้รวดเร็ว
• ระบบกลไกภายในรองรับการปรับตั้งจังหวะการทำงานได้ครอบคลุมหลายความต้องการ
• ใช้งานร่วมกับเต้ารับรีเลย์อุตสาหกรรมได้สะดวกเพื่อลดเวลาในการประกอบตู้
• มีระบบป้องกันการลัดวงจรภายในตัวช่วยยืดอายุการใช้งานของอุปกรณ์ต่อพ่วง
• หน้าสัมผัสสวิตช์ตอบสนองฉับไวทันทีที่ครบกำหนดเวลาที่ผู้ใช้งานตั้งค่าไว้

ข้อมูลจำเพาะ

• ออกแบบมาให้ใช้งานคู่กับซ็อกเก็ต 8 ขาแบบกลมซึ่งเป็นมาตรฐานที่นิยมใช้กันอย่างแพร่หลาย
• วงจรหน่วงเวลาทำงานด้วยเสถียรภาพสูงแม้จะมีความผันผวนของแรงดันไฟต้นทาง
• การปรับตั้งสเกลเวลาทำได้ละเอียดด้วยเข็มชี้ที่ระบุตัวเลขอย่างชัดเจนบนหน้าปัด
• มีระบบแยกความร้อนภายในตัวเรือนช่วยยืดอายุการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์
• ตอบสนองต่อสัญญาณทริกเกอร์ภายนอกได้อย่างรวดเร็วในระดับมิลลิวินาที

CEE Directive	2014/30/EU, 2014/35/EU
การอนุมัติ / การทำเครื่องหมาย	CE, cULus Listed Industrial Control Equipment
มาตรฐานความปลอดภัย (IEC 60664-1)	การประสานฉนวนสำหรับอุปกรณ์ภายในระบบแรงดันไฟฟ้าต่ำ
ความสอดคล้องกับคำสั่งเกี่ยวกับสิ่งแวดล้อม	2015/863/UE, 1907/2006, 2012/19/UE
มาตรฐานผลิตภัณฑ์ (IEC 61812-1 / UL 60947-4-1)	รีเลย์เวลาที่ระบุสำหรับการใช้งานอุตสาหกรรม, อุปกรณ์ควบคุมอุตสาหกรรม (NRNT- สวิตช์ควบคุมอุตสาหกรรม)
การประสานฉนวนสำหรับอุปกรณ์ไฟฟ้า	UL840
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า	IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4
ภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรม	IEC 61000-6-2
การปล่อยสภาพแวดล้อมที่อยู่อาศัย	IEC 61000-6-3
การปล่อยสภาพแวดล้อมอุตสาหกรรม	IEC 61000-6-4
ภูมิคุ้มกันต่อการปล่อยไฟฟ้าสถิต (IEC61000-4-2)	ระดับ III อากาศ ±8 KV / หน้าสัมผัส ±6 KV
ภูมิคุ้มกันต่อการแผ่รังสี, ความถี่วิทยุ, สนามแม่เหล็กไฟฟ้า (IEC61000-4-3)	ระดับ III, 10 V/m (80 MHz ถึง 1 GHz) 80 % AM (1 kHz), 3 V/m (1.4 ถึง 2 GHz) 80 % AM (1 KHz), 1 V/m (2 ถึง 2.7 GHz) 80 % AM (1 KHz)
ภูมิคุ้มกันต่อการระเบิดชั่วคราวอย่างรวดเร็ว (IEC 61000-4-4)	โดยตรง ±4 kV 5/50 Tr/Th ns 5 KKz & 100 KHz, แคลมป์การเชื่อมต่อแบบตัวเก็บประจุ ± 2 KV 5/50 Tr/Th ns 5 KHz & 100 KHz
ภูมิคุ้มกันต่อคลื่นกระแทกบนแหล่งจ่ายไฟ (IEC 61000-4-5)	ระดับ III: สายดินถึงสายดิน ±2 kV / สายดินถึงสายดิน ±1 kV
ภูมิคุ้มกันต่อความถี่วิทยุในโหมดทั่วไป (IEC 61000-4-6)	ระดับ III: 10 Vrms (0.15 ถึง 80 MHz) 80 % AM (1 kHz)
ภูมิคุ้มกันต่อการลดแรงดันไฟฟ้าและการขัดข้อง (IEC 61000-4-11)	0 % แรงดันไฟฟ้าตกค้างระหว่าง 1 รอบ (Crit. B), 40 % แรงดันไฟฟ้าตกค้าง / 10 รอบ 50 Hz / 12 รอบ 60 Hz (Crit. C), 70 % แรงดันไฟฟ้าตกค้าง / 25 รอบ 50 Hz / 30 รอบ 60 Hz (Crit. C), ช่วงเวลาสั้น: 0 % แรงดันไฟฟ้าตกค้าง / 250 รอบ 50 Hz / 300 รอบ 60 Hz (Crit. C)
การปล่อยพอร์ตหลัก AC/DC (IEC 61000-6-3, IEC 61000-6-4)	CISPR 16-2-1 (7.4.1), CISPR 16-1-2 (4.3), 0.15 MHz – 0.5 MHz, 66 dB(μV) – 56 dB(μV) quasi-peak, 56 dB(μV) – 46 dB(μV) average, 0.5 MHz – 5 MHz, 56 dB(μV) quasi-peak, 46 dB(μV) average, 5 MHz – 30 MHz, 60 dB(μV) quasi-peak, 50 dB(μV) average, CISPR 14-1, 0.15 MHz – 30 MHz, CISPR 16-2-1 (7.4.1), CISPR 16-1-2 (4.3), 0.15 MHz – 0.5 MHz, 79 dB(μV) quasi-peak, 66 dB(μV) average, 0.5 MHz – 30 MHz, 73 dB(μV) quasi-peak, 60 dB(μV) average
การปล่อยรังสี (IEC 61000-6-3, IEC 61000-6-4)	CISPR 16-2-3, 30 MHz – 230 MHz, 30 dB(μV/m) Quasi-peak at 10 m, 230 MHz – 1 000 MHz, 37 dB(μV/m) Quasi-peak at 10 m, หรือ: 30 MHz – 230 MHz, 40 dB(μV/m) Quasi-peak at 3 m in a semi-anechoic chamber, 230 MHz – 1 000 MHz, 47 dB(μV/m) Quasi-peak at 3 m in a semi-anechoic chamber

ข้อมูลทางเทคนิค

• ไทม์เมอร์รุ่น 8 ขา (8-pin) ออกแบบมาให้มีขนาดกะทัดรัด ช่วยประหยัดพื้นที่ในตู้สวิตช์บอร์ด
• โดดเด่นด้วยฟังก์ชันการทำงานแบบหน่วงเวลาเปิดและปิดสลับกันตามระยะเวลาที่กำหนด
• หน้าสัมผัสรองรับโหลดประเภทมอเตอร์ขนาดเล็กและวาล์วโซลินอยด์ไฟฟ้าได้โดยตรง
• การชดเชยค่าความคลาดเคลื่อนทางเวลาทำได้ดีแม้แรงดันไฟในระบบจะเกิดการแกว่งตัว
• น้ำหนักเบแต่มีความแข็งแรงทางกลสูง ทนต่อแรงกระแทกจากการใช้งานสมบุกสมบัน

เอกสารข้อมูล

Crouzet Plug-In Timer 8 pins OL1R10MV1 Data Sheet
