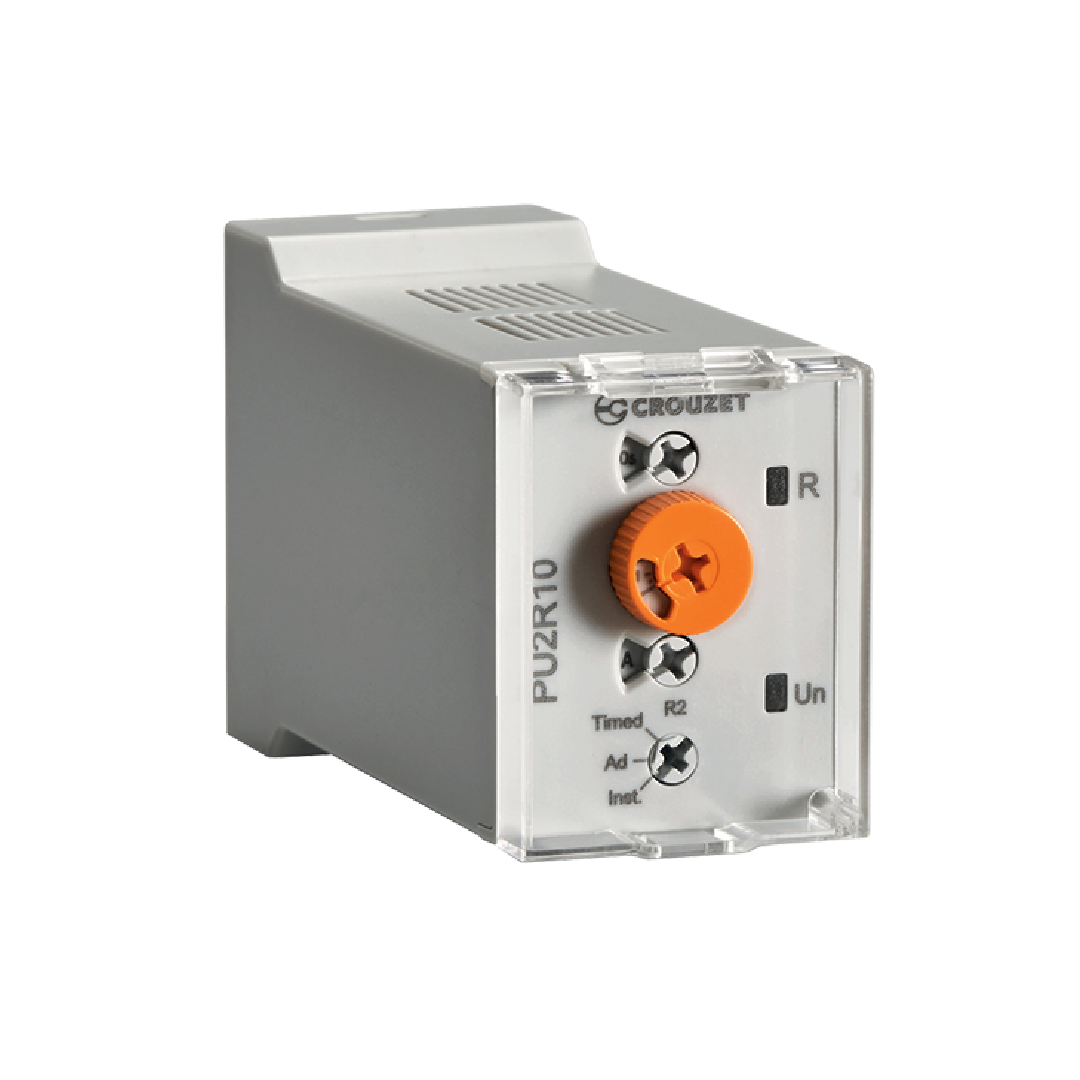

Crouzet Plug-In Timer 11 pins PU2R10MV1

Crouzet Plug-In Timer 11 pins PU2R10MV1

CROUZET

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
3,069.53 ฿
3,069.53 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Crouzet Plug-In Timer 11 pins PU2R10MV1

ตัวจับเวลาปลั๊กอิน Syr-Line, PU2R, เอาต์พุตรีเลย์ 2x10 A, 12-240 VAC/DC, 11 พิน, 0.5 - 10 วัน

คุณสมบัติ

  • จอแสดงผล LED หรือ LCD ขนาดใหญ่ (13.2 มม.)
  • หลายฟังก์ชันและฟังก์ชันเดียว
  • ตัวเครื่องขนาดกะทัดรัดเพื่อประหยัดพื้นที่
  • ช่วงเวลาที่หลากหลาย (ตั้งแต่ 0.5 วินาที ถึง 10 วัน)
  • แหล่งจ่ายไฟแบบสากล (12-240 โวลต์)
  • 1 หรือ 2 รีเลย์เอาต์พุต (SPDT / Changeover)
  • ฝาครอบป้องกัน
  • ไฟ LED แสดงสถานะ
  • ใช้งานร่วมกับเซ็นเซอร์ 3 สาย PNP
  • 11 ขาเชื่อมต่อ

ข้อมูลเฉพาะ

CEE Directive 2014/30/EU, 2014/35/EU
การอนุมัติ / การทำเครื่องหมาย CE, cULus Listed Industrial Control Equipment
มาตรฐานความปลอดภัย (IEC 60664-1) การประสานฉนวนสำหรับอุปกรณ์ภายในระบบแรงดันไฟฟ้าต่ำ
ความสอดคล้องกับคำสั่งเกี่ยวกับสิ่งแวดล้อม 2015/863/UE, 1907/2006, 2012/19/UE
มาตรฐานผลิตภัณฑ์ (IEC 61812-1 / UL 60947-4-1) รีเลย์เวลาที่ระบุสำหรับการใช้งานอุตสาหกรรม, อุปกรณ์ควบคุมอุตสาหกรรม (NRNT- สวิตช์ควบคุมอุตสาหกรรม)
การประสานฉนวนสำหรับอุปกรณ์ไฟฟ้า UL840
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4
ภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรม IEC 61000-6-2
การปล่อยสภาพแวดล้อมที่อยู่อาศัย IEC 61000-6-3
การปล่อยสภาพแวดล้อมอุตสาหกรรม IEC 61000-6-4
ภูมิคุ้มกันต่อการปล่อยไฟฟ้าสถิต (IEC61000-4-2) ระดับ III อากาศ ±8 KV / หน้าสัมผัส ±6 KV
ภูมิคุ้มกันต่อการแผ่รังสี, ความถี่วิทยุ, สนามแม่เหล็กไฟฟ้า (IEC61000-4-3) ระดับ III, 10 V/m (80 MHz ถึง 1 GHz) 80 % AM (1 kHz), 3 V/m (1.4 ถึง 2 GHz) 80 % AM (1 KHz), 1 V/m (2 ถึง 2.7 GHz) 80 % AM (1 KHz)
ภูมิคุ้มกันต่อการระเบิดชั่วคราวอย่างรวดเร็ว (IEC 61000-4-4) โดยตรง ±4 kV 5/50 Tr/Th ns 5 KKz & 100 KHz, แคลมป์การเชื่อมต่อแบบตัวเก็บประจุ ± 2 KV 5/50 Tr/Th ns 5 KHz & 100 KHz
ภูมิคุ้มกันต่อคลื่นกระแทกบนแหล่งจ่ายไฟ (IEC 61000-4-5) ระดับ III: สายดินถึงสายดิน ±2 kV / สายดินถึงสายดิน ±1 kV
ภูมิคุ้มกันต่อความถี่วิทยุในโหมดทั่วไป (IEC 61000-4-6) ระดับ III: 10 Vrms (0.15 ถึง 80 MHz) 80 % AM (1 kHz)
ภูมิคุ้มกันต่อการลดแรงดันไฟฟ้าและการขัดข้อง (IEC 61000-4-11) 0 % แรงดันไฟฟ้าตกค้างระหว่าง 1 รอบ (Crit. B), 40 % แรงดันไฟฟ้าตกค้าง / 10 รอบ 50 Hz / 12 รอบ 60 Hz (Crit. C), 70 % แรงดันไฟฟ้าตกค้าง / 25 รอบ 50 Hz / 30 รอบ 60 Hz (Crit. C), ช่วงเวลาสั้น: 0 % แรงดันไฟฟ้าตกค้าง / 250 รอบ 50 Hz / 300 รอบ 60 Hz (Crit. C)
การปล่อยพอร์ตหลัก AC/DC (IEC 61000-6-3, IEC 61000-6-4) CISPR 16-2-1 (7.4.1), CISPR 16-1-2 (4.3), 0.15 MHz – 0.5 MHz, 66 dB(μV) – 56 dB(μV) quasi-peak, 56 dB(μV) – 46 dB(μV) average, 0.5 MHz – 5 MHz, 56 dB(μV) quasi-peak, 46 dB(μV) average, 5 MHz – 30 MHz, 60 dB(μV) quasi-peak, 50 dB(μV) average, CISPR 14-1, 0.15 MHz – 30 MHz, CISPR 16-2-1 (7.4.1), CISPR 16-1-2 (4.3), 0.15 MHz – 0.5 MHz, 79 dB(μV) quasi-peak, 66 dB(μV) average, 0.5 MHz – 30 MHz, 73 dB(μV) quasi-peak, 60 dB(μV) average
การปล่อยรังสี (IEC 61000-6-3, IEC 61000-6-4) CISPR 16-2-3, 30 MHz – 230 MHz, 30 dB(μV/m) Quasi-peak at 10 m, 230 MHz – 1 000 MHz, 37 dB(μV/m) Quasi-peak at 10 m, หรือ: 30 MHz – 230 MHz, 40 dB(μV/m) Quasi-peak at 3 m in a semi-anechoic chamber, 230 MHz – 1 000 MHz, 47 dB(μV/m) Quasi-peak at 3 m in a semi-anechoic chamber

ข้อมูลทางเทคนิค

ฟังก์ชัน Multifunction U: (A, At, B, C, H, Ht, D, Di, Ac, Bw)
เอาต์พุต 2 รีเลย์
แหล่งจ่ายไฟ 12 ถึง 240 V
แรงดันไฟฟ้าที่ให้คะแนน Un 12 ถึง 240 V
ความทนทานของแรงดันไฟฟ้า -15 %, +10 %
ความถี่ของแรงดันไฟฟ้า AC 50 / 60 Hz ± 5%
การแยกไฟฟ้าของแหล่งจ่าย / อินพุต ไม่มี
การใช้พลังงานที่ Un ประมาณ 3 VA (Va) 1.5 W (Vc)
ภูมิคุ้มกันต่อการตัดไฟขนาดเล็ก 10 ms
ช่วงเวลาที่ระบุ (7) (IEC 1812-1) 0.5..10 วินาที, 0.05..1 นาที, 0.5..10 นาที, 0.05..1 ชั่วโมง, 0.5..10 ชั่วโมง, 0.05..1 วัน, 0.5..10 วัน
ระยะเวลาพัลส์ควบคุมขั้นต่ำ (IEC 1812-1) 40 ms, 100 ms with load
เวลาการกู้คืน (หลังจากการตัดไฟ) (IEC 1812-1) 120 ms
ความสามารถในการทำซ้ำ (IEC 1812-1) ≤ ± 0.5 %
ความแม่นยำในการตั้งค่า (IEC 1812-1) ≤ ± 10 %
การเปลี่ยนแปลงอุณหภูมิ ≤ ± 0.05 % / °C
การเปลี่ยนแปลงแรงดันไฟฟ้า ≤ ± 0.2 % / V
การจัดเรียงหน้าสัมผัส 2 CO (SPDT) (ChangeOver -Single Pole Double Throw-)
แรงดันไฟฟ้าสูงสุดในการสวิตช์ 250 Va / 10 A resistive / 125 Vc / 0.3 A resistive
อัตรากระแสการสวิตช์ (resistive) NO / NC: 10 A 250 Va / 10 A 30 Vc ที่ 25 °C, NO / NC: 5 A 250 Va / 5 A 30 Vc ที่ 60 °C
หน้าสัมผัสการสวิตช์ขั้นต่ำ 10 mA / 5 Vc
กำลังสวิตช์สูงสุด (resistive) 2500 VA / 300 W
อายุการใช้งานทางไฟฟ้า 105 รอบขั้นต่ำที่ 250 Va/ 10 A resistive (NO only)
อัตราสูงสุด (ที่กำลังสวิตช์สูงสุด) 360 รอบ/ชั่วโมง
อายุการใช้งานทางกล 10 x 106 รอบ
แรงดันไฟฟ้ากระตุ้นที่ให้คะแนน 4 kV (1.2/50 µs)
ความแข็งแรงของไฟฟ้าระหว่างคอยล์ / หน้าสัมผัส (IEC 60664-1) 2.5 kV / 1 นาที / 1 mA / 50 Hz
ความแข็งแรงของไฟฟ้าระหว่างหน้าสัมผัสเปิด 1 kV / 1 นาที / 1 mA / 50 Hz
แรงดันไฟฟ้าฉนวนที่ให้คะแนน (IEC 60664-1) 250 V
การประสานฉนวน (IEC 60664-1) หมวดแรงดันไฟฟ้าเกิน III; ระดับมลพิษ 2; สูงถึง 2000 เมตรเหนือระดับน้ำทะเล
แรงดันไฟฟ้ากระตุ้นที่ให้คะแนน (IEC 60664-1) 4 kV (1.2/50 µs)
ระยะห่าง/ระยะการไหล (IEC 60664-1) 3 mm / 3.2 mm
ความแข็งแรงของไฟฟ้า (EN-61812-1) 2.5 kV / 1 นาที / 1 mA / 50 Hz
ความต้านทานฉนวน (NFC 93 050) > 500 MOhms / 250 Vc / 1 นาที
การบ่งชี้สถานะ (LED) Un: ไฟ LED สีเขียวกะพริบเมื่อนับ, แฟลชเมื่อรอ Y1, เปิดต่อเนื่องเมื่อจ่ายไฟ, R: ไฟ LED สีเหลืองกะพริบเมื่อ R2 เปิด (ทันที), เปิดต่อเนื่องเมื่อรีเลย์ 2 ตัวเปิด
เคส 35 มม.
การติดตั้ง ติดตั้งฐานบนซ็อกเก็ต
วัสดุที่อยู่อาศัย (UL94) พลาสติกประเภท V0
ระดับการป้องกัน (IEC 60529) IP40
อุณหภูมิในการทำงาน (IEC 60068-2) 20 °C ถึง +60 °C
อุณหภูมิในการจัดเก็บ (IEC 60068-2) -40 °C ถึง +70 °C
ความชื้น (IEC 60068-2-30) 93 % โดยไม่มีการควบแน่น
ความต้านทานต่อการสั่นสะเทือน (IEC 60068-2-6) ±0.15 มม. จาก 10 Hz…60 Hz 2 g จาก 60 Hz..150 Hz
ความต้านทานต่อแรงกระแทก (IEC60068-2-27) 10 gn - 11 ms; 3 X 6 แกน (เอาต์พุตไม่เปิด) 5 gn - 11 ms; 3 X 6 แกน (เอาต์พุตเปิด)
การตกบนพื้นคอนกรีต (IEC 60068-2-32) สูง: 0.75 ม.
น้ำหนัก 90 กรัม 110 กรัมพร้อมบรรจุภัณฑ์

เอกสารข้อมูล

Crouzet Plug-In Timer 11 pins PU2R10MV1 Data Sheet
