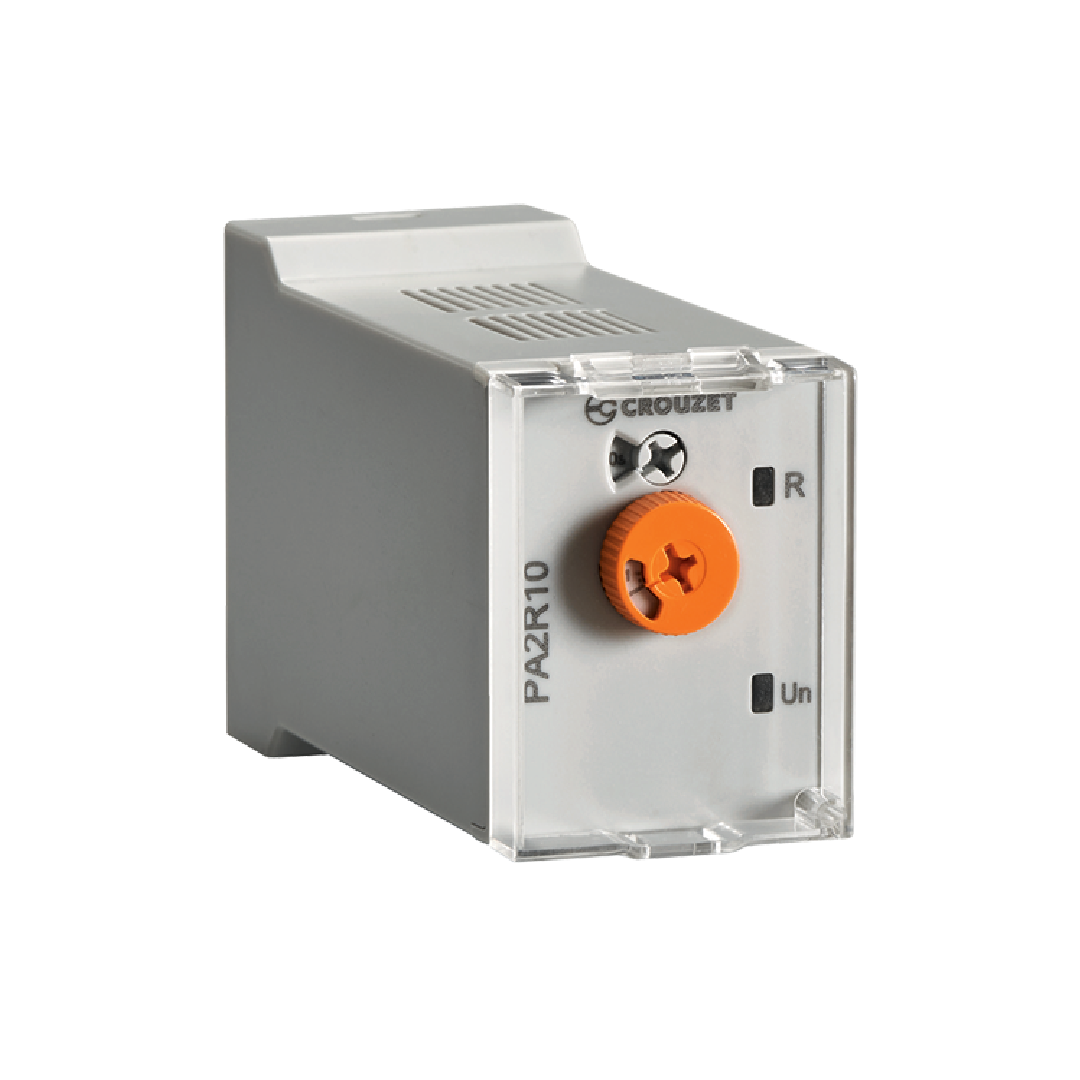

Crouzet Plug-In Timer 11 pins PA2R10MV1

Crouzet Plug-In Timer 11 pins PA2R10MV1 อุปกรณ์หน่วงเวลาแบบ 11 ขาคุณภาพสูงที่ออกแบบมาเพื่อลดความยุ่งยากในการติดตั้งและดูแลรักษา ตัวไทม์เมอร์เน้นการกระจายกระแสไฟฟ้าและควบคุมรอบการทำงานของเครื่องจักรอย่างเป็นระบบ กลไกภายในมีความเสถียรสูงต้านทานการสึกหรอจากการตัดต่อวงจรบ่อยครั้ง การปรับตั้งค่าเวลาทำได้ละเอียดและให้ผลลัพธ์ที่ตรงตามสเกลที่กำหนด ช่วยป้องกันปัญหากระแสไฟกระชากในช่วงเริ่มต้นของมอเตอร์ เป็นตัวเลือกที่วิศวกรไว้วางใจสำหรับโปรเจกต์งานประกอบตู้สวิตช์บอร์ดที่ต้องการความรัดกุม

คุณสมบัติ

• ฐานเสียบ 11 ขามีความแข็งแรงทนทานต่อการสั่นสะเทือนของเครื่องจักรหนัก
• การหน่วงเวลาเปิดปิดระบบทำได้อย่างสมูทไร้รอยต่อในการสลับวงจร
• ตัวเคสภายนอกใช้วัสดุฉนวนเกรดอุตสาหกรรมที่ทนความร้อนสะสมได้สูง
• ลูกบิดปรับตั้งเวลาออกแบบตามหลักสรีรศาสตร์ช่วยให้จับถนัดมือเวลาหมุน
• รักษาความสม่ำเสมอของเวลาที่ตั้งไว้แม้จะมีการเปลี่ยนแปลงอุณหภูมิในพื้นที่ทำงาน

ข้อมูลจำเพาะ

• จุดเชื่อมต่อปลั๊กอิน 11 พินช่วยกระจายสัญญาณควบคุมได้หลายทิศทางพร้อมกัน
• ความทนทานทางกลของหน้าสัมผัสรองรับการตัดต่อวงจรได้หลายล้านครั้ง
• ดีไซน์ตัวเรือนทรงกระบอกใสหรือกึ่งโปร่งแสงช่วยให้มองเห็นกลไกการทำงานภายใน
• สเกลหน้าปัดพิมพ์ด้วยหมึกทน UV ไม่หลุดลอกง่ายแม้อยู่ในสภาพแวดล้อมที่สมบุกสมบัน
• สามารถจับคู่กับซ็อกเก็ตมาตรฐานเพื่อติดตั้งบนราง DIN หรือยึดด้วยสกรูได้อย่างอิสระ

CEE Directive	2014/30/EU, 2014/35/EU
การอนุมัติ / การทำเครื่องหมาย	CE, cULus Listed Industrial Control Equipment
มาตรฐานความปลอดภัย (IEC 60664-1)	การประสานฉนวนสำหรับอุปกรณ์ภายในระบบแรงดันไฟฟ้าต่ำ
ความสอดคล้องกับคำสั่งเกี่ยวกับสิ่งแวดล้อม	2015/863/UE, 1907/2006, 2012/19/UE
มาตรฐานผลิตภัณฑ์ (IEC 61812-1 / UL 60947-4-1)	รีเลย์เวลาที่ระบุสำหรับการใช้งานอุตสาหกรรม, อุปกรณ์ควบคุมอุตสาหกรรม (NRNT- สวิตช์ควบคุมอุตสาหกรรม)
การประสานฉนวนสำหรับอุปกรณ์ไฟฟ้า	UL840
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า	IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4
ภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรม	IEC 61000-6-2
การปล่อยสภาพแวดล้อมที่อยู่อาศัย	IEC 61000-6-3
การปล่อยสภาพแวดล้อมอุตสาหกรรม	IEC 61000-6-4
ภูมิคุ้มกันต่อการปล่อยไฟฟ้าสถิต (IEC61000-4-2)	ระดับ III อากาศ ±8 KV / หน้าสัมผัส ±6 KV
ภูมิคุ้มกันต่อการแผ่รังสี, ความถี่วิทยุ, สนามแม่เหล็กไฟฟ้า (IEC61000-4-3)	ระดับ III, 10 V/m (80 MHz ถึง 1 GHz) 80 % AM (1 kHz), 3 V/m (1.4 ถึง 2 GHz) 80 % AM (1 KHz), 1 V/m (2 ถึง 2.7 GHz) 80 % AM (1 KHz)
ภูมิคุ้มกันต่อการระเบิดชั่วคราวอย่างรวดเร็ว (IEC 61000-4-4)	โดยตรง ±4 kV 5/50 Tr/Th ns 5 KKz & 100 KHz, แคลมป์การเชื่อมต่อแบบตัวเก็บประจุ ± 2 KV 5/50 Tr/Th ns 5 KHz & 100 KHz
ภูมิคุ้มกันต่อคลื่นกระแทกบนแหล่งจ่ายไฟ (IEC 61000-4-5)	ระดับ III: สายดินถึงสายดิน ±2 kV / สายดินถึงสายดิน ±1 kV
ภูมิคุ้มกันต่อความถี่วิทยุในโหมดทั่วไป (IEC 61000-4-6)	ระดับ III: 10 Vrms (0.15 ถึง 80 MHz) 80 % AM (1 kHz)
ภูมิคุ้มกันต่อการลดแรงดันไฟฟ้าและการขัดข้อง (IEC 61000-4-11)	0 % แรงดันไฟฟ้าตกค้างระหว่าง 1 รอบ (Crit. B), 40 % แรงดันไฟฟ้าตกค้าง / 10 รอบ 50 Hz / 12 รอบ 60 Hz (Crit. C), 70 % แรงดันไฟฟ้าตกค้าง / 25 รอบ 50 Hz / 30 รอบ 60 Hz (Crit. C), ช่วงเวลาสั้น: 0 % แรงดันไฟฟ้าตกค้าง / 250 รอบ 50 Hz / 300 รอบ 60 Hz (Crit. C)
การปล่อยพอร์ตหลัก AC/DC (IEC 61000-6-3, IEC 61000-6-4)	CISPR 16-2-1 (7.4.1), CISPR 16-1-2 (4.3), 0.15 MHz – 0.5 MHz, 66 dB(μV) – 56 dB(μV) quasi-peak, 56 dB(μV) – 46 dB(μV) average, 0.5 MHz – 5 MHz, 56 dB(μV) quasi-peak, 46 dB(μV) average, 5 MHz – 30 MHz, 60 dB(μV) quasi-peak, 50 dB(μV) average, CISPR 14-1, 0.15 MHz – 30 MHz, CISPR 16-2-1 (7.4.1), CISPR 16-1-2 (4.3), 0.15 MHz – 0.5 MHz, 79 dB(μV) quasi-peak, 66 dB(μV) average, 0.5 MHz – 30 MHz, 73 dB(μV) quasi-peak, 60 dB(μV) average
การปล่อยรังสี (IEC 61000-6-3, IEC 61000-6-4)	CISPR 16-2-3, 30 MHz – 230 MHz, 30 dB(μV/m) Quasi-peak at 10 m, 230 MHz – 1 000 MHz, 37 dB(μV/m) Quasi-peak at 10 m, หรือ: 30 MHz – 230 MHz, 40 dB(μV/m) Quasi-peak at 3 m in a semi-anechoic chamber, 230 MHz – 1 000 MHz, 47 dB(μV/m) Quasi-peak at 3 m in a semi-anechoic chamber

ข้อมูลทางเทคนิค

• รุ่นขั้วเสียบ 11 ขาที่มาพร้อมฟังก์ชันหน่วงเวลาปิด (Off-delay) ทรงประสิทธิภาพ
• สามารถปรับตั้งค่าเวลาได้อย่างต่อเนื่องและแม่นยำผ่านลูกบิดหมุนที่ลื่นไหลบนหน้าปัด
• ตัวเรือนผลิตจากพลาสติกวิศวกรรมทนความร้อนสูงและมีคุณสมบัติไม่ลามไฟ (Self-extinguishing)
• รองรับการทนแรงดันอิมพัลส์ (Impulse voltage) เพื่อป้องกันวงจรภายในเสียหายจากไฟกระชาก
• หน้าสัมผัสของรีเลย์เคลือบโลหะผสมพิเศษเพื่อยืดอายุการใช้งานทางไฟฟ้าให้ยาวนานขึ้น

เอกสารข้อมูล

Crouzet Plug-In Timer 11 pins PA2R10MV1 Data Sheet
