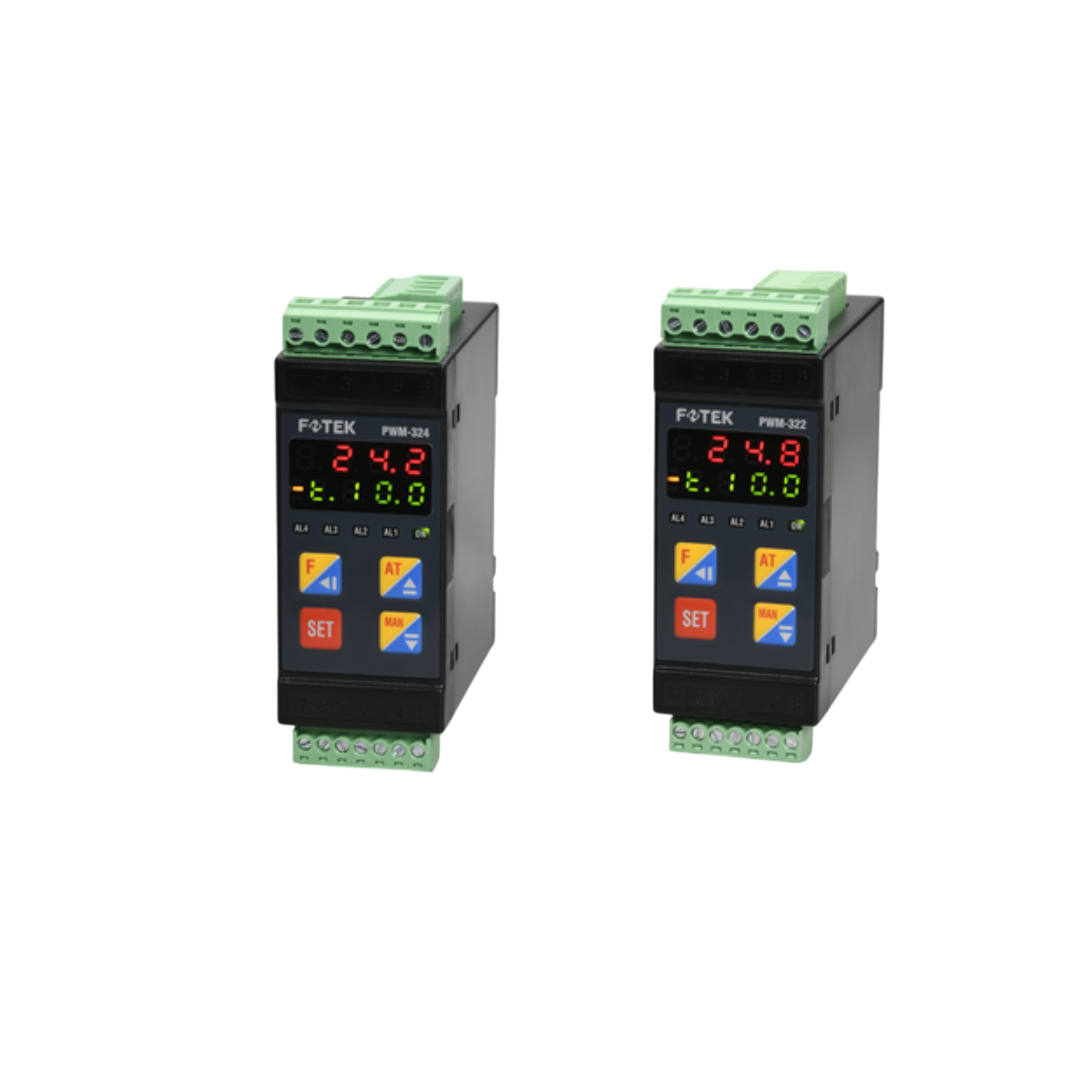

Controller FOTEK PWM-324-RS PWM-32 Series

FOTEK PWM-32 Series PWM Fan Controller

• ซึ่งเป็นคอนโทรลเลอร์สำหรับควบคุมพัดลมด้วยสัญญาณ PWM ที่เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำและการควบคุมที่ยืดหยุ่น
• แรงดันไฟฟ้าใช้งาน: 12–48VDC
• วิธีการควบคุม: Fuzzy+PID, Proportional, หรือ Manual
• ฟังก์ชันตรวจสอบพัดลม: สามารถตรวจจับความผิดปกติของพัดลม
• แรงดันสัญญาณ PWM: เลือกได้ระหว่าง 5V หรือ 10V
• จำนวนช่องควบคุม PWM: 2 หรือ 4 ช่อง
• การสื่อสาร: รองรับ RS-485
• ความถี่สัญญาณ PWM: 25kHz
• ขนาดตัวเครื่อง: 34 x 75 x 65 มม.

การติดตั้ง

• ติดตั้งบนราง DIN หรือยึดด้วยสกรูในตู้ควบคุม
• เว้นระยะห่างรอบตัวเครื่องเพื่อการระบายความร้อนที่ดี
• แหล่งจ่ายไฟ: เชื่อมต่อแรงดัน DC 12–48V เข้ากับขั้วจ่ายไฟของอุปกรณ์
• พัดลม: เชื่อมต่อพัดลมที่รองรับสัญญาณ PWM เข้ากับช่องควบคุม PWM ที่มีอยู่ (2 หรือ 4 ช่อง)
• การสื่อสาร: หากต้องการควบคุมหรือมอนิเตอร์ผ่านระบบ RS-485 ให้เชื่อมต่อสายสื่อสารเข้ากับขั้ว RS-485 ของอุปกรณ์
• เลือกแรงดันสัญญาณ PWM ที่เหมาะสมกับพัดลมที่ใช้งาน (5V หรือ 10V) โดยตั้งค่าผ่านสวิตช์หรือซอฟต์แวร์ที่เกี่ยวข้อง

การใช้งาน

• Fuzzy+PID: สำหรับการควบคุมที่ต้องการความแม่นยำสูงและตอบสนองต่อการเปลี่ยนแปลงอย่างรวดเร็ว
• Proportional: ควบคุมความเร็วพัดลมตามสัดส่วนของสัญญาณอินพุต
• Manual: ผู้ใช้สามารถปรับค่าการควบคุมได้เองตามต้องการ
• ระบบสามารถตรวจจับความผิดปกติของพัดลม เช่น การหยุดทำงาน หรือการทำงานที่ไม่ปกติ และแจ้งเตือนผ่านสัญญาณเอาต์พุตหรือการสื่อสาร RS-485
• การสื่อสารผ่าน RS-485:
• สามารถเชื่อมต่อกับระบบควบคุมกลางหรือ PLC เพื่อมอนิเตอร์และควบคุมการทำงานของพัดลมจากระยะไกล

ข้อมูลเทคนิค
