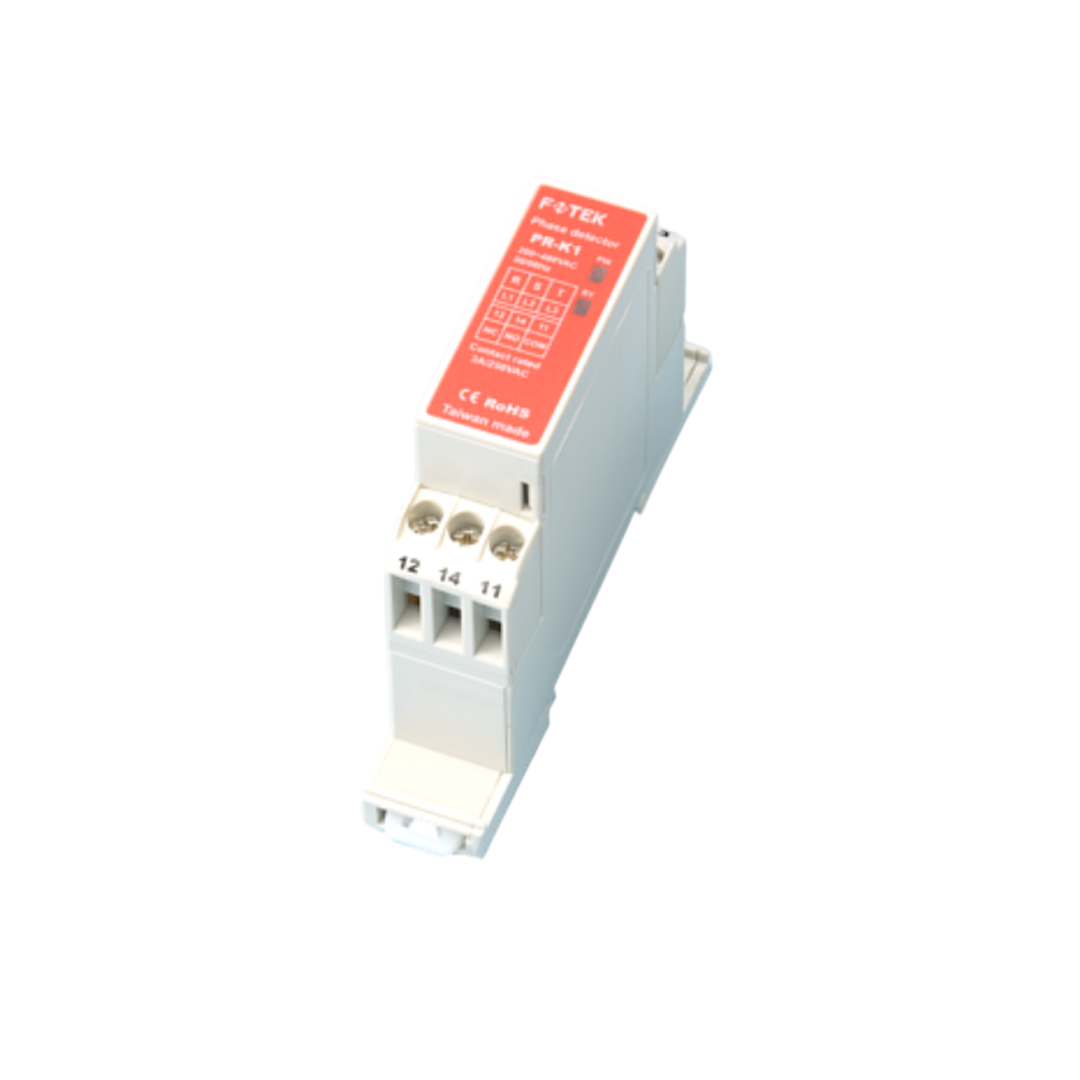

Controller FOTEK PR-KAE Phase loss or reversed DIN Rail Mount Type
Controller FOTEK PR-KAE Phase loss or reversed DIN Rail Mount Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Controller FOTEK PR-KAE Phase loss or reversed DIN Rail Mount Type
ในยุคที่ระบบอัตโนมัติและการควบคุมด้วยอิเล็กทรอนิกส์กลายเป็นหัวใจสำคัญของกระบวนการผลิตและการจัดการทางอุตสาหกรรม FOTEK ถือเป็นหนึ่งในแบรนด์ที่ได้รับความไว้วางใจอย่างสูงในกลุ่มอุปกรณ์ควบคุมอุณหภูมิและการทำงานต่างๆ ที่ต้องการความแม่นยำและความเสถียรสูง โดยเฉพาะอย่างยิ่งในระบบที่เกี่ยวข้องกับความร้อน แรงดัน หรือระบบที่ต้องการการควบคุมแบบเรียลไทม์
คุณสมบัติ
คุณสมบัติ
DIN (DIN Rail Mount Type)
ซึ่งเหมาะสำหรับการใช้งานในระบบควบคุมอุตสาหกรรมที่ต้องการความสะดวกในการติดตั้งและบำรุงรักษา ตัวอย่างเช่น รุ่น PR-K Series Three Phase Detector ที่รองรับการติดตั้งบนราง DIN และมีคุณสมบัติในการตรวจจับเฟสไฟฟ้า
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้งบนราง DIN
- เลือกตำแหน่งติดตั้ง: ติดตั้งคอนโทรลเลอร์ในตู้ควบคุมที่มีการระบายอากาศที่ดี และห่างจากแหล่งความร้อนหรือความชื้นสูง
- การติดตั้งราง DIN: ใช้ราง DIN มาตรฐานขนาด 35 มม. (TS35/7.5 หรือ TS35/15) ติดตั้งในแนวตั้ง โดยให้มีระยะห่างอย่างน้อย 5 มม. ด้านข้าง, 40 มม. ด้านบน และ 20 มม. ด้านล่าง เพื่อการระบายความร้อนที่เหมาะสม .
- จับคอนโทรลเลอร์โดยใช้ตะขอที่ด้านบนของช่องติดตั้งราง DIN ที่ด้านหลังของคอนโทรลเลอร์
- วางคอนโทรลเลอร์ให้แนบสนิทกับราง DIN
- กดคลิปล็อกด้านล่างเข้าด้านใน (ขึ้น) เพื่อยึดคอนโทรลเลอร์กับราง DIN อย่างแน่นหนา .
- การถอดคอนโทรลเลอร์ออกจากราง DIN:
- ดึงคลิปล็อกด้านล่างออกสู่ตำแหน่งที่ยืดออก
- ยกคอนโทรลเลอร์ขึ้นอย่างระมัดระวังเพื่อถอดออกจากราง DIN
การใช้งานคอนโทรลเลอร์
- ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่จ่ายตรงกับที่ระบุในคู่มือของคอนโทรลเลอร์
- ใช้สายไฟที่มีขนาดและคุณสมบัติตามที่แนะนำ เช่น สายทองแดงที่ทนต่ออุณหภูมิสูง
- หลีกเลี่ยงการเดินสายไฟใกล้กับสายแรงสูงหรือแหล่งกำเนิดสัญญาณรบกวน เพื่อป้องกันการรบกวนสัญญาณ
- ตั้งค่าพารามิเตอร์ต่าง ๆ ของคอนโทรลเลอร์ตามความต้องการของระบบ เช่น โหมดการทำงาน, ค่าการเตือน, และการสื่อสารผ่าน RS-485
- ทดสอบการทำงานของคอนโทรลเลอร์หลังการติดตั้ง เพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| ผลิตภัณฑ์ (Product) | ตรวจจับเฟส (Phase Detector) |
| ฟังก์ชันตรวจจับ | ตรวจจับการกลับเฟสและการสูญเสียเฟส |
| รุ่น (Model) | PR-K1, PR-K1E, PR-KA, PR-KAE |
| ความจุหน้าสัมผัส (Contact Rated) | PR-K1, PR-KA: 3A/250VAC PR-K1E, PR-KAE: 10A/250VAC |
| แรงดันไฟเลี้ยง (Power Supply) | PR-K1, PR-K1E 200–480VAC/50/60Hz PR-KA, PR-KAE 200–550VAC/50/60Hz (แหล่งจ่ายสลับได้ Switching power) |
| ตรวจจับแรงดันเกิน (Over voltage detecting) | ไม่มี |
| ตรวจจับแรงดันต่ำ (Under voltage detection) | ไม่มี |
| เวลา ON Delay (ON Delay Time) | 100ms สูงสุด (Fixed) |
| เวลา OFF Delay (OFF Delay Time) | 100ms สูงสุด (Fixed) |
| เวลา Delay หลังจ่ายไฟ (Power ON delay time) | 300ms สูงสุด |
| กำลังไฟฟ้า (Wattage) | 2VA สูงสุด |
| วิธีส่งออก (Output Method) | รีเลย์ (Relay) |
| สถานะเอาต์พุต (Output Status) | ปกติ ON |
| ความทนแรงดันไฟฟ้า (Dielectric Strength) | 2.5KV / 1 นาที |
| ความต้านทานฉนวน (Insulation Strength) | 100 MΩ / 500VDC |
| อายุการใช้งานรีเลย์ (Life of Relay) | 20 × 10⁶ ครั้ง |
| สภาพแวดล้อม (Circumstance) | -25°C ถึง +80°C; ความชื้น 35%–85% RH |
| น้ำหนัก (Weight) | ประมาณ 68 กรัม |
