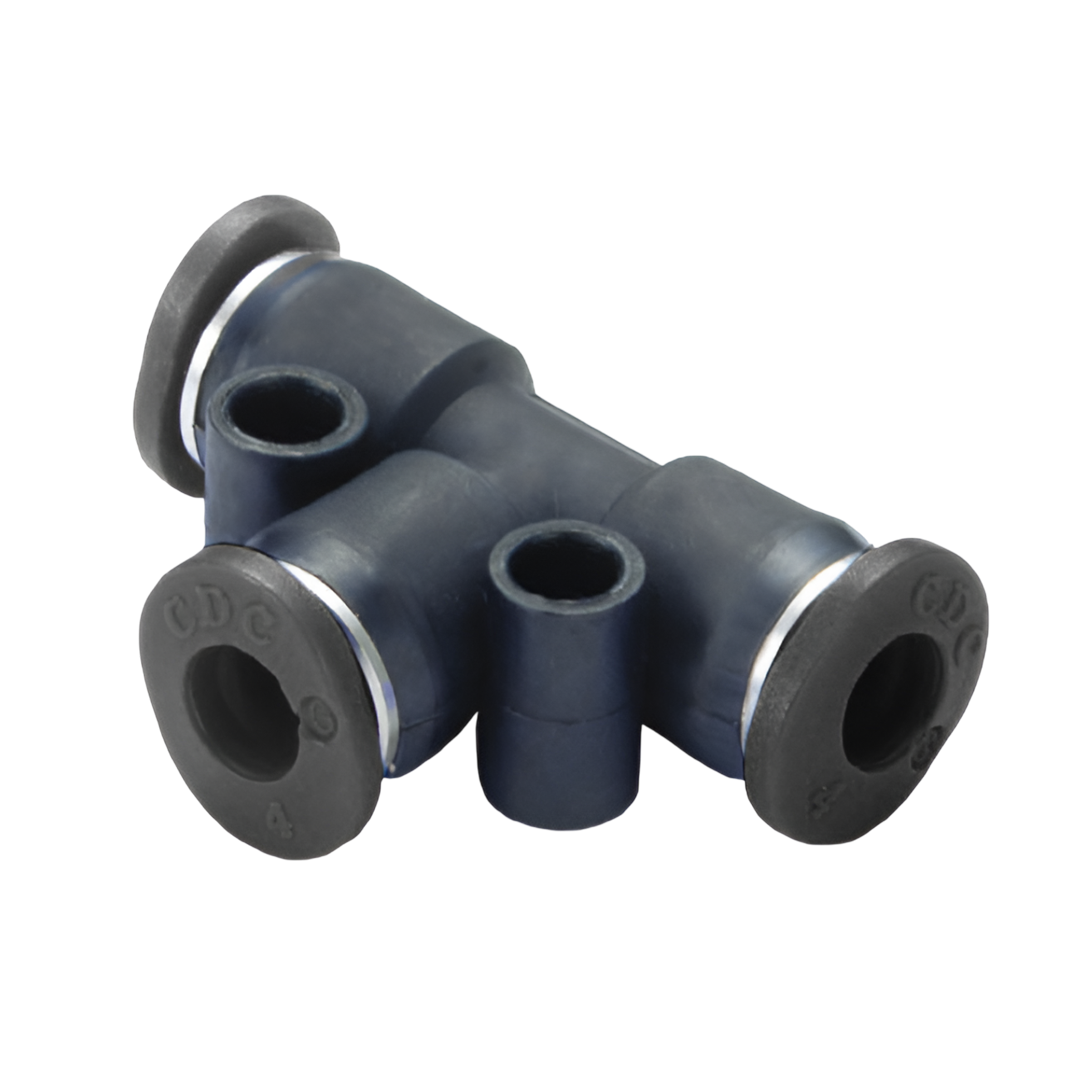

Compact One-touch Fittings CDC Union Tee PUT-C 04
Compact One-touch Fittings CDC Union Tee PUT-C 04
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
414.72 ฿
ราคาปกติ
ราคาโปรโมชัน
414.72 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Compact One-touch Fittings CDC Union Tee PUT-C 04
Compact One-touch Fittings แบรนด์ CDC เป็นข้อต่อลมที่ผสานความกะทัดรัด ความแข็งแรง และความสะดวกในการใช้งานเข้าไว้ด้วยกันอย่างลงตัว ช่วยให้ระบบลมอัดในเครื่องจักรทำงานได้อย่างมีเสถียรภาพ ประหยัดพื้นที่ และรองรับการทำงานในอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการออกแบบและประกอบอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการเชื่อมต่อระบบนิวเมติก โดยเฉพาะกับอุปกรณ์ขนาดเล็กและอุปกรณ์แบบคอมแพค
- พื้นผิวโลหะชุบนิกเกิลตามมาตรฐาน ให้ความสวยงามและความเป็นเอกภาพของรูปแบบสำหรับข้อต่อแบบคอมแพคทุกรุ่นที่รองรับ
การใช้งาน
- ใช้เชื่อมต่อท่อลมเข้าด้วยกันเพื่อแยกหรือรวมทางเดินลม
- เหมาะสำหรับระบบที่ต้องการกระจายลมไปยังหลายอุปกรณ์จากจุดเดียว
- ใช้งานได้กับเครื่องจักรอัตโนมัติและสายการผลิต
- ช่วยจัดวางท่อลมให้เป็นระเบียบ ลดความซับซ้อนของระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PUT-C 04 |
| ∅D | 4 |
| ∅P | 8.4 |
| L | 14.5 |
| E | 14.5 |
| ∅C | 3.2 |
| B | 11.8 |
| M1 | 5.8 |
| M2 | 11.6 |
| X | 10.4 |
| Y | 8.2 |
| ORIFICE | 3.0 |
| น้ำหนัก (กรัม) | 3.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
