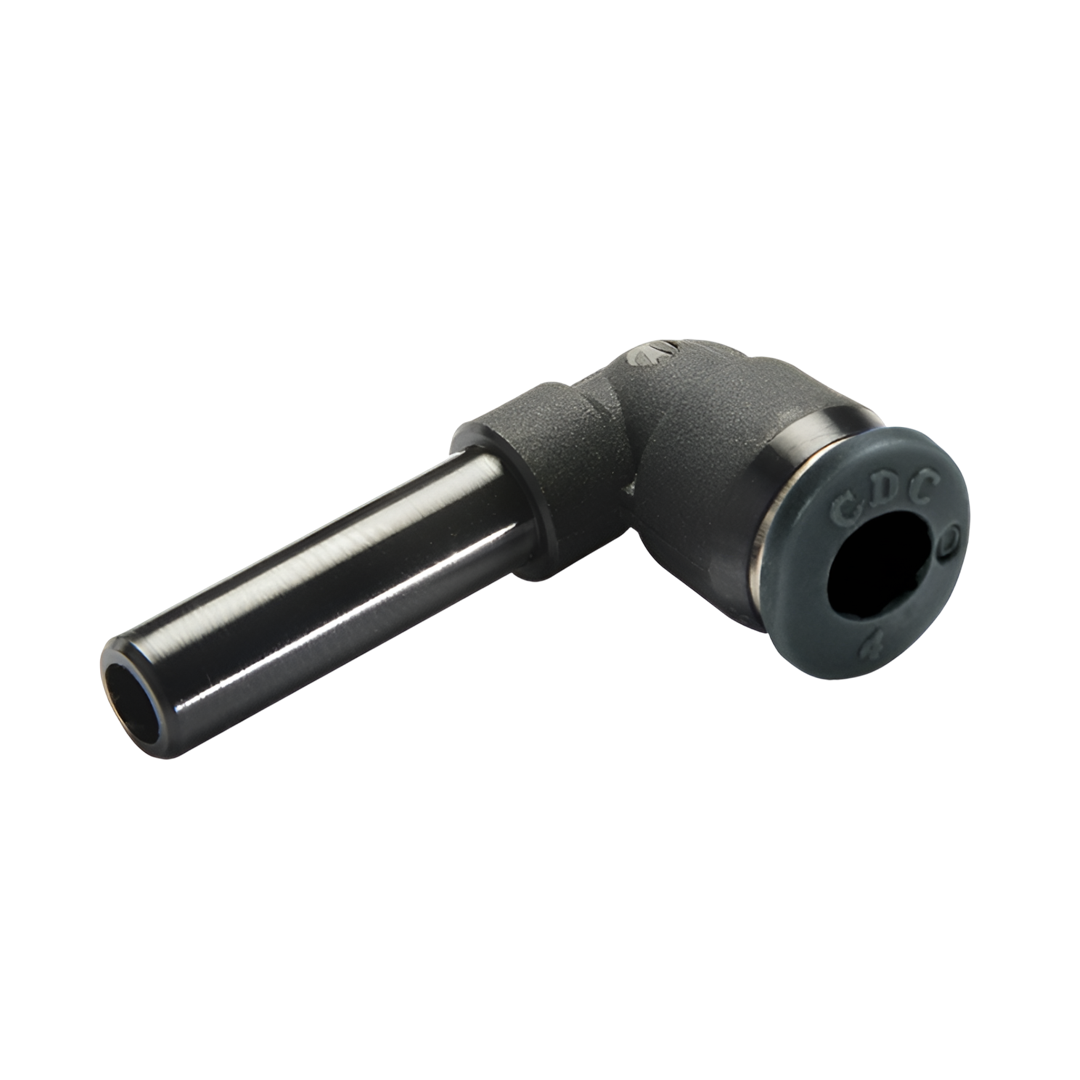

Compact One-touch Fittings CDC Plug-In Elbow PLJ-C 04
Compact One-touch Fittings CDC Plug-In Elbow PLJ-C 04
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
345.60 ฿
ราคาปกติ
ราคาโปรโมชัน
345.60 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Compact One-touch Fittings CDC Plug-In Elbow PLJ-C 04
Compact One-touch Fittings แบรนด์ CDC เป็นข้อต่อลมที่ผสานความกะทัดรัด ความแข็งแรง และความสะดวกในการใช้งานเข้าไว้ด้วยกันอย่างลงตัว ช่วยให้ระบบลมอัดในเครื่องจักรทำงานได้อย่างมีเสถียรภาพ ประหยัดพื้นที่ และรองรับการทำงานในอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการออกแบบและประกอบอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการเชื่อมต่อระบบนิวเมติก โดยเฉพาะกับอุปกรณ์ขนาดเล็กและอุปกรณ์แบบกะทัดรัด
- พื้นผิวโลหะชุบนิกเกิลตามมาตรฐาน ให้ความสวยงามและเป็นรูปแบบเดียวกันสำหรับข้อต่อแบบคอมแพคทุกรุ่นที่สามารถใช้งานได้
การใช้งาน
- ใช้สำหรับเปลี่ยนทิศทางของท่อหรือสายลม 90 องศา โดยไม่ต้องดัดท่อ
- ติดตั้งง่าย เพียงสอดท่อแล้วกดเข้าที่ฟิตติ้ง
- เหมาะสำหรับระบบลมอัด (Pneumatic systems) และของไหลที่ไม่กัดกร่อน
- สามารถถอดและติดตั้งซ้ำได้โดยไม่ทำให้ท่อเสียหาย
- ป้องกันการรั่วซึมด้วยการออกแบบวงแหวนล็อก (O-ring หรือ seal)
- ใช้งานได้ในสภาพแวดล้อมทั่วไปของโรงงานอุตสาหกรรม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PLJ-C 04 |
| ∅D1 | 4 |
| ∅D2 | 4 |
| ∅P | 8.7 |
| L | 25.0 |
| E | 14.4 |
| A | 18.0 |
| B | 11.8 |
| ORIFICE | 2.4 |
| น้ำหนัก (กรัม) | 1.7 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
