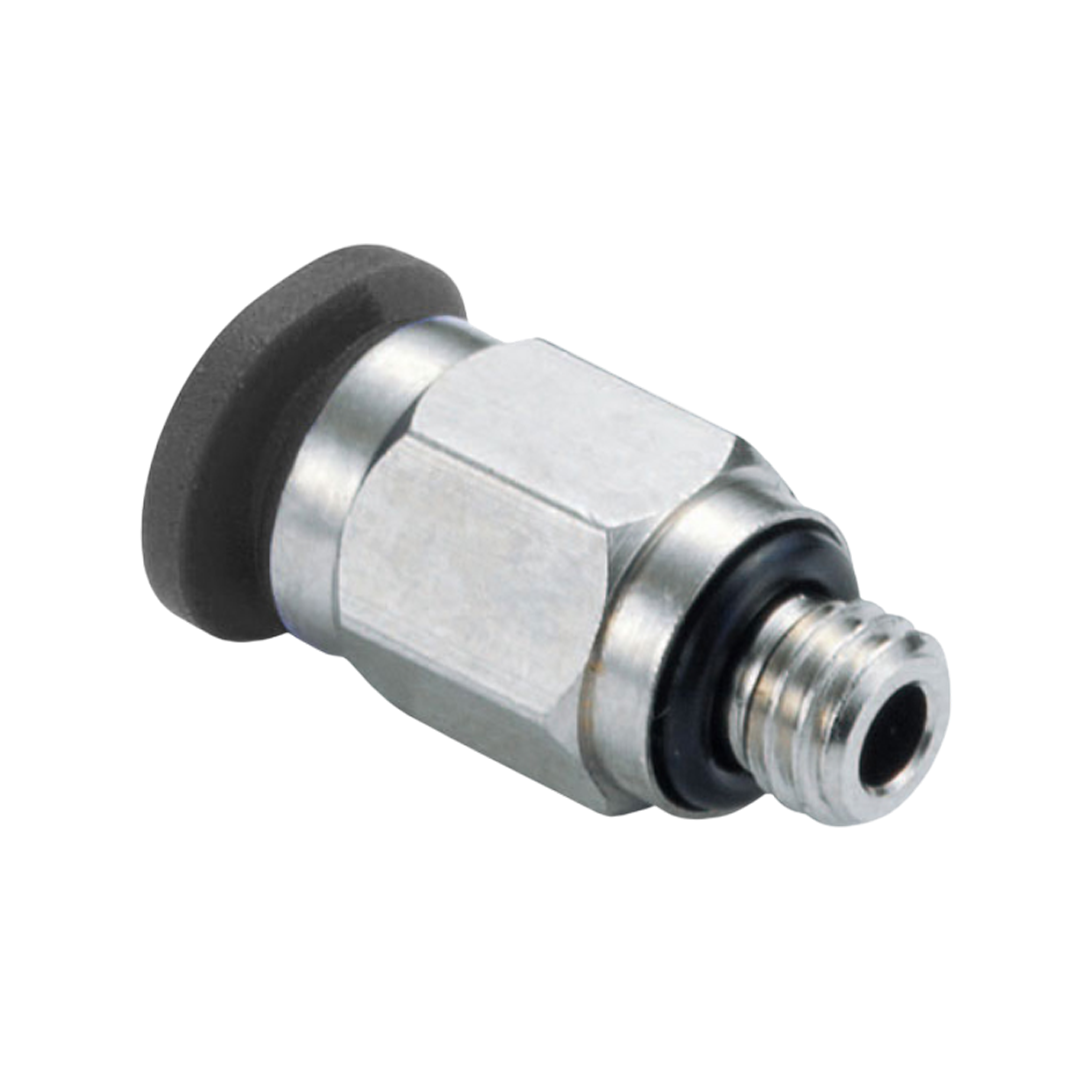

Compact One-touch Fittings CDC Male straight PC-C 03-M5
Compact One-touch Fittings CDC Male straight PC-C 03-M5
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
312.50 ฿
ราคาปกติ
ราคาโปรโมชัน
312.50 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Compact One-touch Fittings CDC Male straight PC-C 03-M5
Compact One-touch Fittings แบรนด์ CDC เป็นข้อต่อลมที่ผสานความกะทัดรัด ความแข็งแรง และความสะดวกในการใช้งานเข้าไว้ด้วยกันอย่างลงตัว ช่วยให้ระบบลมอัดในเครื่องจักรทำงานได้อย่างมีเสถียรภาพ ประหยัดพื้นที่ และรองรับการทำงานในอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการออกแบบและประกอบอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการเชื่อมต่อระบบลม โดยเฉพาะอุปกรณ์ที่มีขนาดเล็กและกะทัดรัด
- ชิ้นส่วนโลหะเคลือบนิกเกิลให้ความสวยงาม และเป็นคุณสมบัติมาตรฐานสำหรับข้อต่อขนาดเล็กทุกรุ่นที่เกี่ยวข้อง
การใช้งาน
- ใช้สำหรับเชื่อมต่อท่อลมเข้ากับอุปกรณ์ลมแบบทิศทางตรง เพื่อส่งผ่านลมไปยังส่วนต่าง ๆ ของระบบนิวเมติก
- เหมาะสำหรับงานระบบลมในเครื่องจักรที่ต้องการติดตั้งง่าย ประหยัดพื้นที่ และรองรับการจัดวางท่อที่เป็นแนวตรง
- ใช้ในงานประกอบอุปกรณ์นิวเมติก เช่น กระบอกลม วาล์ว ชุดกรองลม และชุดควบคุมต่าง ๆ
- รองรับการใช้งานในพื้นที่จำกัดหรือเครื่องจักรที่มีขนาดกะทัดรัด เนื่องจากตัวฟิตติ้งถูกออกแบบให้มีขนาดเล็ก
- เหมาะกับงานซ่อมบำรุงและงานติดตั้งที่ต้องการการถอดประกอบท่ออย่างรวดเร็ว โดยไม่ต้องใช้เครื่องมือ
- ให้การเชื่อมต่อที่แน่นหนา ลดการรั่วซึมของลม และเพิ่มประสิทธิภาพการทำงานของระบบ
- สามารถใช้งานได้กับท่อลมนิวเมติกหลากหลายวัสดุ เช่น PU และอื่น ๆ ที่เป็นมาตรฐานสำหรับงานลม
- ใช้ในอุตสาหกรรมทั่วไป เช่น อิเล็กทรอนิกส์ ยานยนต์ อาหาร บรรจุภัณฑ์ และงานประกอบเครื่องจักรทั่วไป
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PC-C 03-M5 |
| ∅D | 3 |
| ∅P | 7.2 |
| T | M5*0.8p |
| L | 16.3 |
| A | 3.6 |
| B | 11.2 |
| H(Hex) | 8 |
| X | 9.2 |
| Y | 7.2 |
| ORIFICE | 2.0 |
| น้ำหนัก (กรัม) | 4.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
