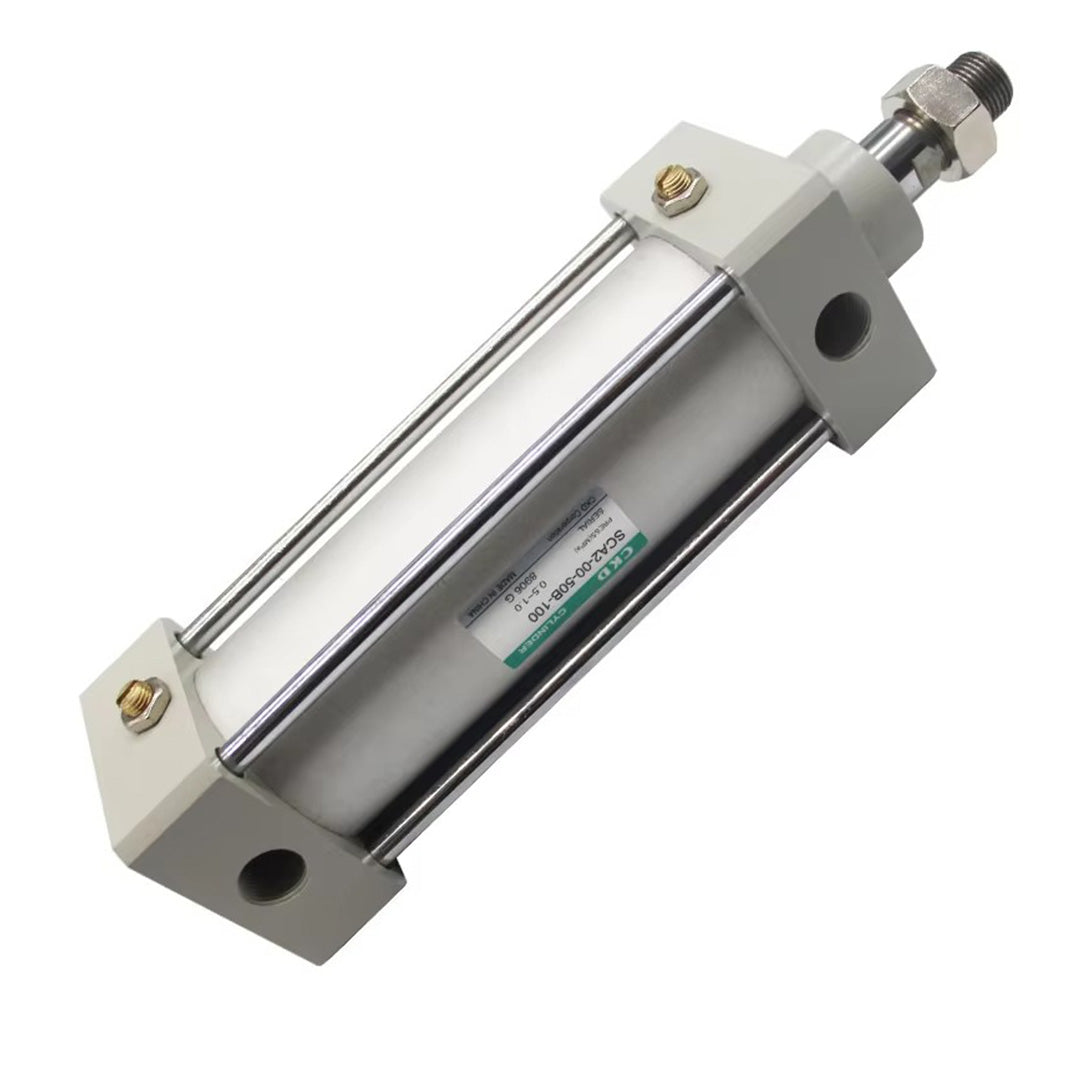

CKD กระบอกสูบ Selex SCA2 series single clevis type ( SCA2-CA-40B-25-IB2)
CKD กระบอกสูบ Selex SCA2 series single clevis type ( SCA2-CA-40B-25-IB2)
CKD
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,308.25 ฿
ราคาปกติ
ราคาโปรโมชัน
3,308.25 ฿
ราคาต่อหน่วย
/
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด CKD กระบอกสูบ Selex SCA2 series single clevis type ( SCA2-CA-40B-25-IB2)
CKD กระบอกสูบ Selex SCA2 series single clevis type ( SCA2-CA-40B-25-IB2) ชุดกระบอกสูบลมคุณภาพสูงจากแบรนด์ชั้นนำของญี่ปุ่น ขนาดเส้นผ่านศูนย์กลาง 40 มิลลิเมตร ระยะชัก 25 มิลลิเมตร ติดตั้งฝาท้ายแบบหูยึดเดี่ยวที่ให้ความยืดหยุ่นในการติดตั้งร่วมกับจุดหมุนของเครื่องจักร มาพร้อมข้อต่อปลายก้านสูบแบบเดี่ยวและยางหุ้มก้านสูบชนิดทนความร้อนและสะเก็ดไฟรุ่น B2 ซึ่งช่วยป้องกันเศษวัสดุเกาะติดก้านสูบได้อย่างมิดชิด เสริมด้วยระบบคุชชั่นลมที่ช่วยซับแรงกระแทกท้ายจังหวะเพื่อรักษาความเที่ยงตรงของระบบขับเคลื่อน
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- กระบอกสูบลมขนาด 40 มม. ช่วงชัก 25 มม. พร้อมหูยึดด้านท้ายแบบเดี่ยว (CA) สำหรับงานสวิงตัวในระนาบเดียว
- มาพร้อมข้อต่อปลายก้านสูบแบบตาไก่ (I-knuckle / Rod Eye) ช่วยให้ยึดเข้ากับร่องก้ามปูของเครื่องจักรได้สะดวก
- ติดตั้งถุงกันฝุ่นก้านสูบชนิด B2 ที่ผลิตจากวัสดุทนความร้อนได้ถึง 100°C และทนต่อคราบน้ำมันได้ดี
- ลดแรงกระแทกปลายจังหวะด้วยระบบ Air Cushion ทั้งฝั่งหัวและฝั่งท้ายกระบอก
- ขนาดกะทัดรัดด้วยระยะชัก 25 มม. เหมาะสำหรับกลไกล็อกหรือกดชิ้นงานในสภาพแวดล้อมที่มีฝุ่นละออง
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- รหัสรุ่น SCA2-CA-40B-25-IB2 กระบอกลมทำงานสองทาง ซีรีส์ SCA2 ยึดท้ายแบบหูเดี่ยว (Single Clevis : CA)
- ขนาดกระบอกสูบ 40 มม. ระยะชัก 25 มม. มีระบบกันกระแทกด้วยลมทั้งสองด้าน (B)
- ติดตั้งอุปกรณ์เสริมปลายก้านสูบแบบตาไก่ (Rod Eye : I) สำหรับเชื่อมต่อกลไก
- มาพร้อมขายึดฐานแบบหูคู่พร้อมสลัก (Clevis Bracket : B2) รองรับฝาท้ายแบบ CA
- พอร์ตเชื่อมต่อลมขนาด Rc1/4 โครงสร้างกะทัดรัดแข็งแรงทนทาน (ไม่รวมสวิตช์แม่เหล็ก)
| Bore size (mm) | CA | CD | CE | CF | CI | CJ | CQ | b | d | d* | ℓ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 or less | Over 50 to 100 | Over 100 to 150 | Over 150 to 200 | Over 200 to 300 | Over 300 to 400 | Over 400 to 500 | |||||||||||
| ø40 | 192.5 | 12 | 12 | 10 | 18 | 158.5 | 18 | 41 | 40 | 40 | 25.5 | 41.5 | 58.5 | 75.5 | 108.5 | 141.5 | 174.5 |
| ø50 | 210 | 12 | 12 | 10 | 18 | 170 | 18 | 47 | 47 | 48 | 22 | 36 | 49 | 63 | 90 | 119 | 146 |
| ø63 | 221 | 14 | 16 | 10 | 24 | 177 | 20 | 45 | 47 | 48 | 22 | 36 | 49 | 63 | 90 | 119 | 146 |
| ø80 | 272 | 20 | 20 | 14 | 30 | 216 | 28 | 58.5 | 53 | 55 | 14 | 26 | 38 | 49 | 72 | 96 | 119 |
| ø100 | 298 | 20 | 20 | 16 | 30 | 233 | 28 | 69.5 | 61 | 65 | 20 | 32 | 42 | 53 | 76 | 98 | 120 |
