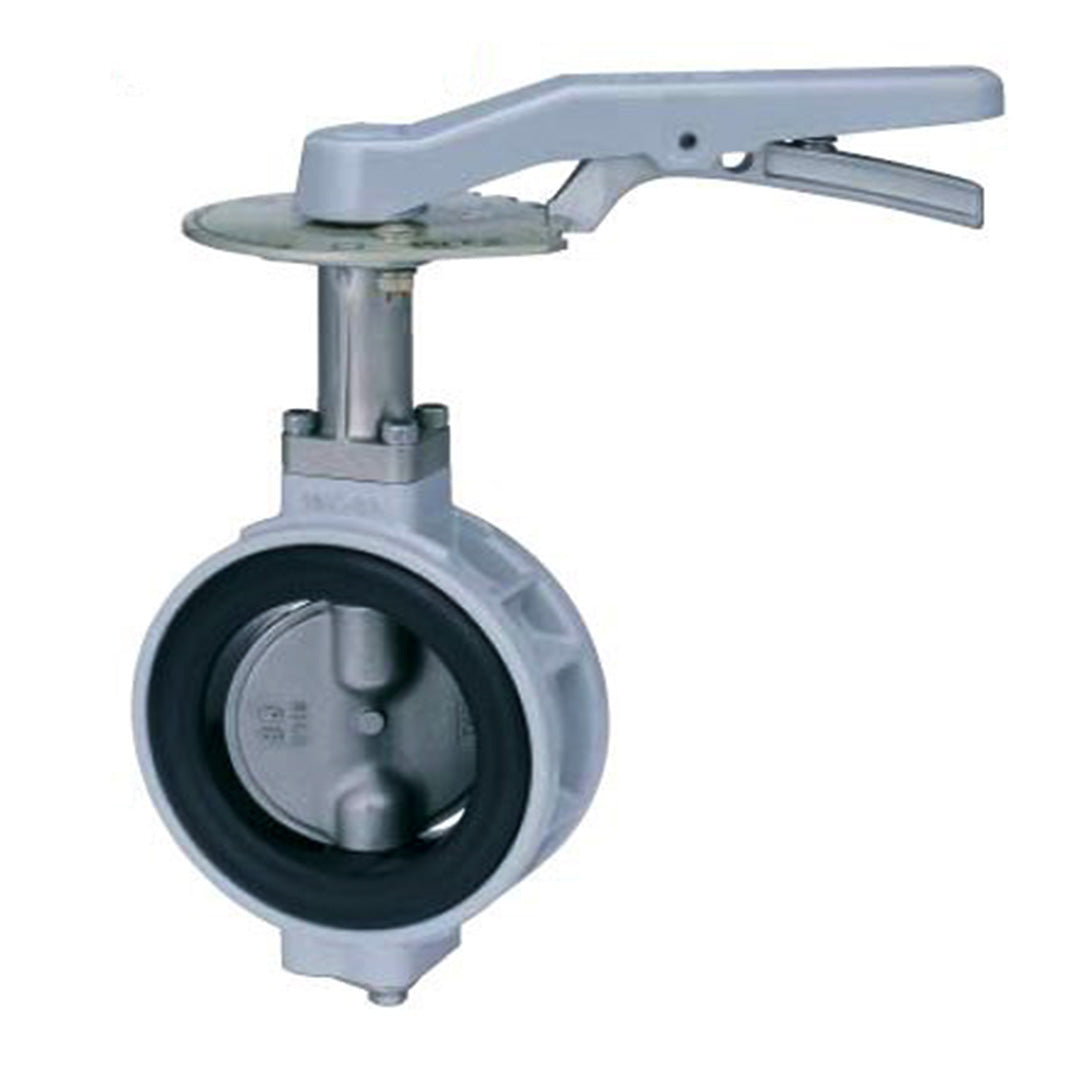

Butterfly Valve Kitz 1 1/2 นิ้ว 10XJMEA
Butterfly Valve Kitz 1 1/2 นิ้ว 10XJMEA
KITZ
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,500.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,500.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Butterfly Valve Kitz 1 1/2 นิ้ว 10XJMEA
Butterfly Valve Kitz 1 1/2 นิ้ว 10XJMEA โดดเด่นด้วยรูปแบบเฉพาะสำหรับการออกแบบคอเสื้อ เพื่อรองรับการออกแบบท่อ รูปแบบการวางท่อ และสภาพแวดล้อมในการติดตั้ง ที่หลากหลายเป็นวาล์วผีเสื้อที่ผลิตจากอลูมิเนียม เหมาะสำหรับงานควบคุมการไหลของน้ำ น้ำเสีย ก๊าซ และของเหลวอื่นๆ ในหลากหลายอุตสาหกรรม
คุณสมบัติ
คุณสมบัติ
| ทางเลือกของคุณในการออกแบบคอสองคอ | ประเภทคอยาวและคอสั้นมีให้ใช้ใน ความหลากหลายของการประยุกต์ใช้. |
| การตั้งศูนย์วาล์วต่อบานพับอย่างง่าย | น้ำหนักเบาของตัวถังอลูมิเนียมหล่อ (ซึ่งเป็นเพียงหนึ่งในสามของน้ำหนักของ KITZ's conventional วาล์วผีเสื้อเหล็กหล่อ) ช่วยลดการทำงานของศูนย์กลางวาล์วถึง flange บน ติดตั้งวาล์วบนท่อส่งน้ำมัน |
| แอปพลิเคชันการบริการที่หลากหลาย | ดิสก์สเตนเลสออสเตนิติกและที่นั่งยาง EPDM* สามารถจัดการได้ ของเหลวเส้นหลายประเภทโดยไม่เสี่ยงต่อการกัดกร่อน |
| แรงบิดในการทำงานที่เสถียร | คู่ของตลับลูกปืนประกอบรอบลำต้นด้านบนและด้านล่าง ป้องกันการถ่วงก้านและทำให้แรงบิดในการทำงานของวาล์วคงที่สำหรับ การหมุนแผ่นเรียบและปราศจากปัญหา |
| การประกอบตัวกระตุ้นแบบ on-the-spot | แผ่นยึดตัวกระตุ้นของคอทั้งหมดได้รับการออกแบบให้เป็นไปตามข้อกำหนด ด้วยข้อกำหนด ISO 5211 สำหรับการติดตั้งตัวกระตุ้นโดยตรงในสถานที่ ที่มีแฟลงติดตั้งวาล์ว ISO 5211 |
| การป้องกันการควบแน่นของน้ำค้าง (ชนิดคอยาว) | บล็อกคอสแตนเลสยาวถ่ายเทความร้อนของเหลวไปยังวาล์ว อุปกรณ์ปฏิบัติการ ดังนั้นจึงไม่จำเป็นต้องมีฉนวนกันความร้อนบนอุปกรณ์ปฏิบัติการ การควบแน่นของน้ำค้างยังถูกย่อให้เหลือน้อยที่สุดสำหรับวาล์วที่ใช้เกียร์ใน บริการน้ำเย็น |
| การป้องกันสนิม | ส่วนหลัก ๆ เช่น ลำต้น, แผ่นดิสก์, คอ, ส่วนเชื่อมคอ, และแผ่นปลายและส่วนเล็ก ๆ เช่น แผ่นปิดฝา, เครื่องซักผ้า, และสลักเกลียวทั้งหมดทำจากสแตนเลสสำหรับสนิมเกรดสูง |
| ดิสก์ทรงกลมรูปตัว S สำหรับประสิทธิภาพการปิดผนึกสูง(patented) | ดิสก์วาล์ว S แบบตัดขวางดั้งเดิมของ KITZ กับ พื้นผิวทรงกลมทำให้การสัมผัสที่แน่นเท่า ๆ กันกับแผ่นยาง เพื่อประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมด้วยแรงบิดการทำงานที่ลดลง กลไกการปิด 360* ให้สมบูรณ์ ช่วยขยายบริการ อายุการใช้งานของสายยาง (ขนาด: z2 นิ้ว) |
| ที่นั่ง KITZ EPDM ที่ได้รับการออกแบบอย่างระมัดระวังมีเอกลักษณ์ดังต่อไปนี้ คุณสมบัติที่ทำให้มั่นใจในความเสถียรในการทำงาน การปิดผนึกสูง ผลงานและอายุยืน: | ซี่โครงเสริมแรงด้วยตนเอง ·ติดต่อที่นั่งบนดิสก์อย่างกว้างขวาง แบริ่งซีลก้านคู่ ที่อยู่ติดต่อของแผ่นดิสก์ OWide สำหรับที่สูง ประสิทธิภาพการปิดผนึก 2 เสริมซี่โครงให้น้อยที่สุด ปัญหาการทำงานของวาล์ว เช่น บิดเบือน การลื่นไถล และ การขัดผิวของสายยาง เกิดจากการโหลดแรงดันเส้นและ แรงเสียดทานกับแผ่นโลหะ @ตลับซีลก้านประกอบแล้ว บนและล่างสุดสำหรับ การปิดผนึกที่มั่นคง @สัมผัสการปิดผนึกขวดแบบไร้แก๊ส เพื่อความสะดวกในการติดตั้งวาล์ว |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ชิ้นส่วน | วัสดุ |
| ตัวถัง | อะลูมิเนียมหล่อตาย/เทียบเท่า ASTM B85-84-383.0 |
| คอ | 304 SS |
| ก้าน | (เทียบเท่า ASTM A276 ประเภท 410) |
| แผ่นดิสก์ | A351 Gr. CF8M |
| โอริง | EPDM |
| ซีทรองยาง | EPDM |
| ก้านล่าง | (เทียบเท่า ASTM A276 ประเภท 410) |
| แบริ่ง | PTFE รองโลหะ (ขนาด 10นิ้ว และ 12นิ้ว) โพลีฟีนิลซัลไฟด์ (10XJMEA: ขนาด 1/2 นิ้วถึง 8 นิ้ว) บรอนซ์: CAC401C (PN16XJME: ขนาด 2นิ้ว ถึง 8นิ้ว) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| A | 40 |
| B | 1 1/2 นิ้ว |
| d | 40 |
| H | 172 |
| H1 | 128 |
| H2 | 40 |
| L | 33 |
| D | 80 |
| C ( 10K) | 105 |
| C (PN16) | - |
| D1 | 180 |
รูปภาพขนาด EBRO Butterfly Valve
