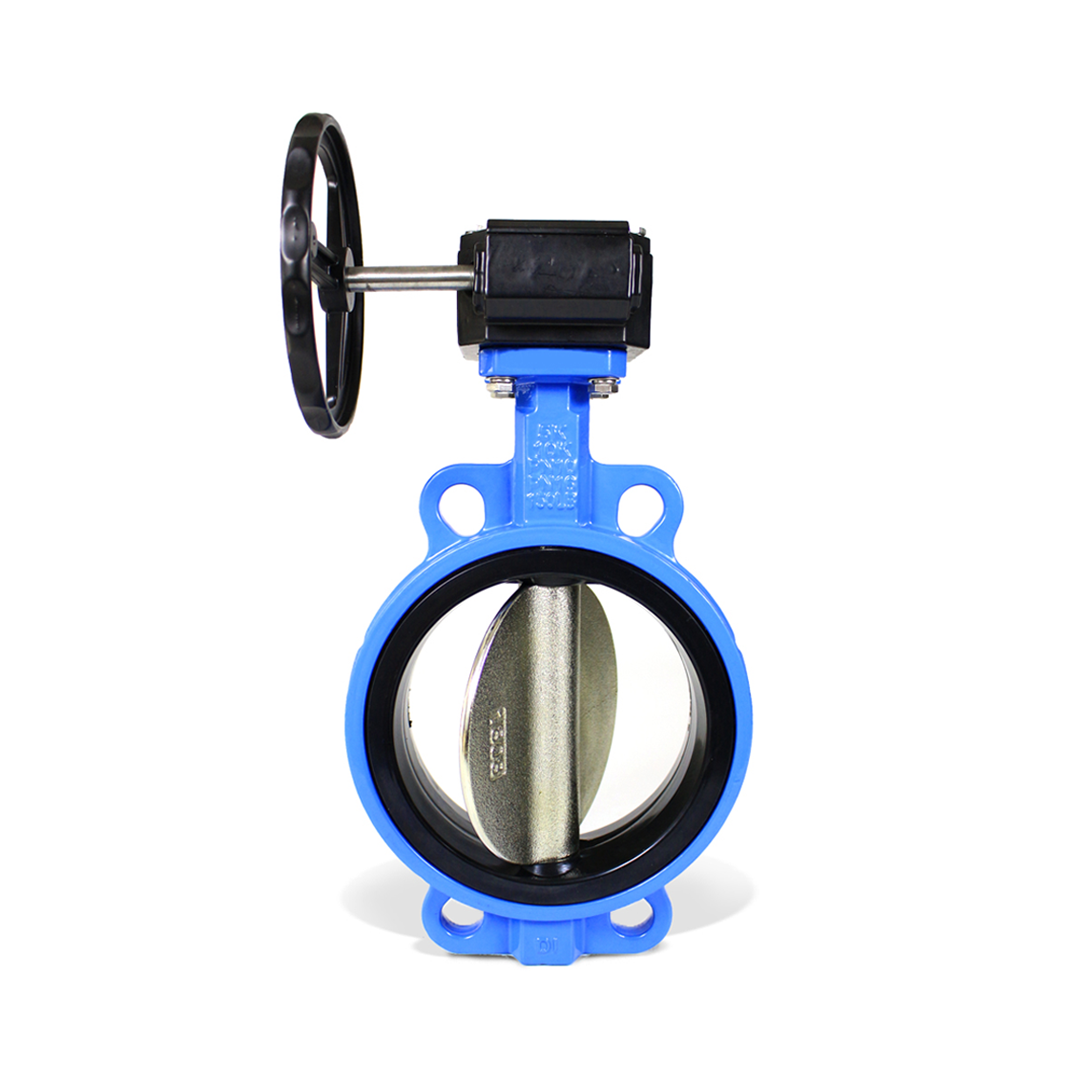

BRAVO บัตเตอร์ฟลายวาล์ว Butterfly Valve JIS10K TB-23 ขนาด 20 นิ้ว
BRAVO บัตเตอร์ฟลายวาล์ว Butterfly Valve JIS10K TB-23 ขนาด 20 นิ้ว
BRAVO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
105,550.75 ฿
ราคาปกติ
ราคาโปรโมชัน
105,550.75 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด BRAVO บัตเตอร์ฟลายวาล์ว Butterfly Valve JIS10K TB-23 ขนาด 20 นิ้ว
แบรนด์ BRAVO VALVE คือหนึ่งในตัวเลือกที่ตอบโจทย์ที่สุด ในการเลือกใช้งาน
BRAVO VALVE เป็นแบรนด์ที่ได้รับการยอมรับในอุตสาหกรรม ด้วยการออกแบบที่ได้มาตรฐาน ผลิตจากวัสดุคุณภาพสูง ทนต่อแรงดันและอุณหภูมิ ทำให้เหมาะสำหรับการใช้งานในระบบประปา โรงงานอุตสาหกรรม อุตสาหกรรมเคมี และอื่น ๆ อีกมากมาย
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่นของ บัตเตอร์ฟลายวาล์ว (Butterfly Valve) แบรนด์ BRAVO VALVE
- ผลิตจากวัสดุคุณภาพสูง เช่น เหล็กหล่อ (Cast Iron) ซึ่งช่วยให้ทนต่อแรงดันและการกัดกร่อน และมีอายุการใช้งานยาวนาน ช่วยลดค่าใช้จ่ายในการบำรุงรักษา
- ออกแบบให้แผ่นวาล์วเปิดและปิดได้ง่าย ตามทิศทางการไหลของของไหล ลดความเสี่ยงจากแรงดันย้อนกลับ
- ผ่านมาตรฐานอุตสาหกรรม รองรับแรงดันสูงและอุณหภูมิที่หลากหลาย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Unit : mm
| DN | L | K | E | ISO | H |
| 300 | 76 | Ø150 | Ø125 | F12 | 28 |
| 350 | 76 | Ø150 | Ø125 | F12 | 28 |
| 400 | 101 | Ø175 | Ø140 | F14 | 48 |
| 450 | 112 | Ø210 | Ø165 | F16 | 48 |
| 500 | 125 | Ø210 | Ø165 | F16 | 48 |
| 600 | 152 | Ø210 | Ø165 | F16 | 48 |
| PN10 | PN16 | CL150 | JIS 10K | ||||
| ØD2 | n-Ød | ØD1 | n-Ød | ØD | n-Ød | ØD3 | n-Ød |
| 400 | 12-23 | 410 | 12-27 | 432 | 12-25 | 400 | 16-25 |
| 460 | 16-23 | 470 | 16-27 | 476 | 12-29 | 445 | 16-25 |
| 515 | 16-27 | 525 | 16-30 | 539.5 | 16-29 | 510 | 16-27 |
| 565 | 20-27 | 585 | 20-30 | 578 | 16-32 | 565 | 20-27 |
| 620 | 20-27 | 650 | 20-33 | 635 | 20-32 | 620 | 20-27 |
| 7250 | 20-36 | 770 | 20-36 | 749.5 | 20-35 | 730 | 24-33 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางกล | ข้อมูลการติดตั้ง
| NO. | Name | Material |
| 1 | Body | Cast Iron / Ductile Iron |
| 2 | Ring | EPDM / PTFE |
| 3 | Wedge | CF8M |
| 4 | Stem | 410 |
| 5 | Bush | QSn-4 |
| 6 | O-Ring | EPDM / PTFE |
| 7 | Worm gear | Component |
*Accepted Standards
| Design & Manufacturing | GB/T12238 |
| API 609 | |
| JIS 2032 | |
| Face to Face | GB/T12221 |
| API 609 | |
| JIS 2032 | |
| Flange Dimensions | GB/T17241.6 |
| ASME B16.5 | |
| JIS B2213 | |
| Test | GB/T13927 |
| API 598 | |
| JIS B2003 |
Performance Standard
| Pound(PN) | 1.0 MPa | |
| Shell Test | Liquid | 1.5 MPa |
| Sealing Test | Liquid | 1.1 MPa |
| Hermetical Sealing Test | gas | 0.6 MPa |
