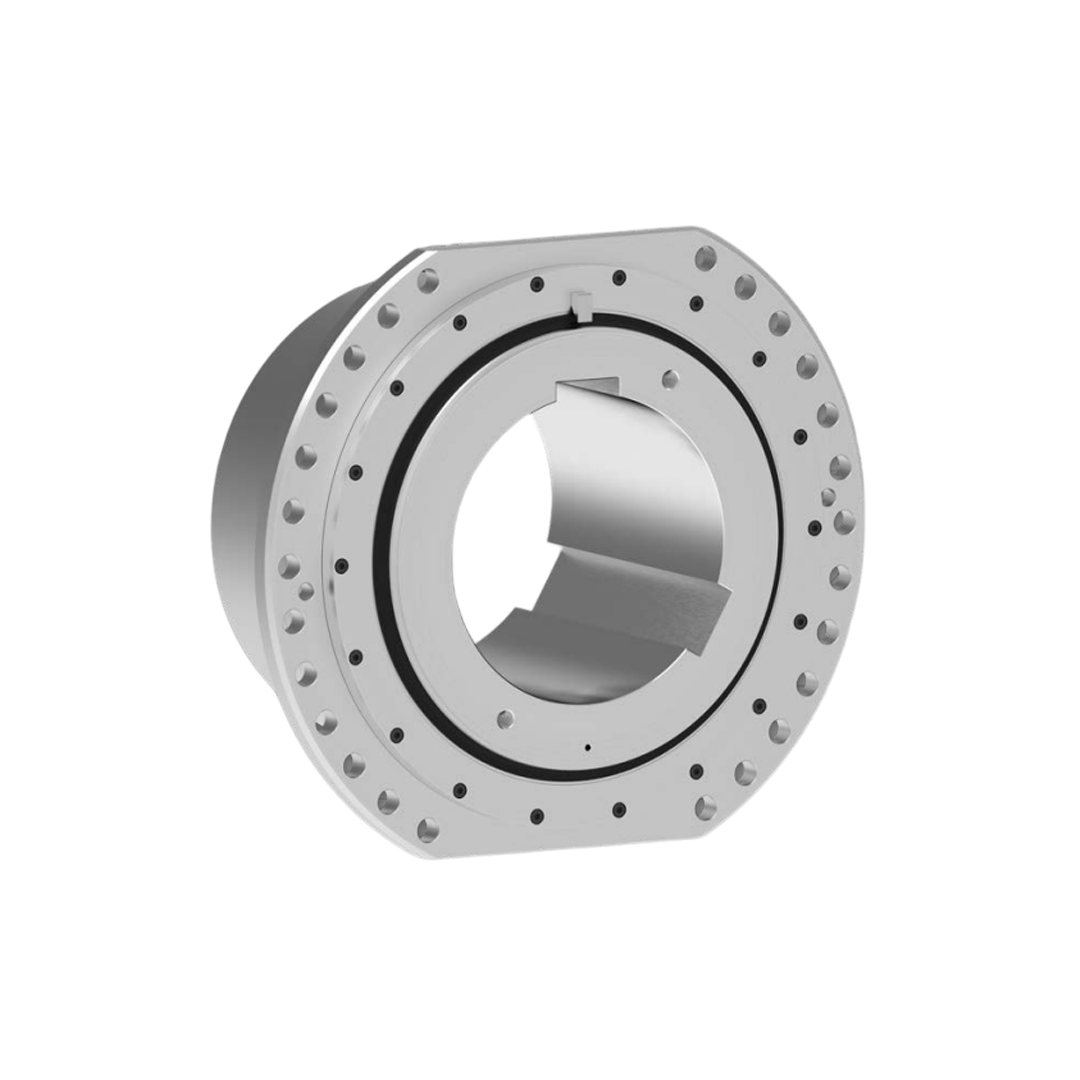

Barrel Couplings RINGFEDER TNK TKVO WG3165 ขนาด 1500x650
Barrel Couplings RINGFEDER TNK TKVO WG3165 ขนาด 1500x650
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
37,974.98 ฿
ราคาปกติ
ราคาโปรโมชัน
37,974.98 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Barrel Couplings RINGFEDER TNK TKVO WG3165 ขนาด 1500x650
ข้อต่อทรงกระบอก (Barrel Couplings) จาก RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังที่ได้รับการออกแบบอย่างพิถีพิถัน เพื่อเชื่อมต่อเพลาระหว่างเครื่องจักรกลให้ถ่ายแรงบิดและแรงตามแนวแกนได้อย่างมีประสิทธิภาพสูงสุด อุปกรณ์ชนิดนี้เหมาะสำหรับงานอุตสาหกรรมหนักที่ต้องการความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน โดยเฉพาะในระบบที่มีการเคลื่อนที่ในแนวแกนบ่อยครั้ง เช่น เครื่องยก (Hoisting Equipment) หรือระบบขับเคลื่อนในโรงงานอุตสาหกรรมขนาดใหญ่
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบเพื่อประสิทธิภาพสูงและเหมาะกับการใช้งานเฉพาะ (Performance & Application Optimized): เหมาะสำหรับการส่งกำลังต่อเนื่องในงานที่ต้องการความแม่นยำสูง
- โครงสร้างแบบ Barrel Coupling: ช่วยรองรับแรงบิดสูง ลดแรงสั่นสะเทือนและแรงเค้นต่อเพลา
- วัสดุเหล็กกล้าคุณภาพสูง ชุบแข็ง: ทนต่อแรงกระแทกและการสึกหรอ เพิ่มความทนทานต่อการใช้งานหนัก
- การออกแบบฟันเฟืองแบบ Precision: ให้การถ่ายแรงและแรงบิดเป็นไปอย่างราบรื่น ลดแรงกระแทกและการสึกหรอของฟันเฟือง
- ระบบหล่อลื่นและซีลคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่น ลดความถี่ในการบำรุงรักษา
การติดตั้ง
- ตรวจสอบแนวศูนย์ของเพลาก่อนติดตั้ง เพื่อป้องกันแรงสั่นสะเทือนและการสึกหรอของฟันเฟือง
- ประกอบ Barrel Coupling เข้ากับเพลาและขันยึดให้แน่นตามมาตรฐานผู้ผลิต
- เติมสารหล่อลื่นตามคำแนะนำ เพื่อให้ฟันเฟืองทำงานได้อย่างราบรื่น
- ตรวจสอบระยะช่องว่างและแนวเพลาให้ถูกต้อง เพื่อรองรับแรงบิดและการขยายตัวของเพลา
- หมุนเพลาทดสอบหลังติดตั้ง เพื่อให้แน่ใจว่าข้อต่อทำงานได้อย่างราบรื่นและปราศจากแรงฝืด
การใช้งาน
- เหมาะสำหรับ เครื่องจักรอุตสาหกรรมหนัก ที่ต้องการส่งกำลังต่อเนื่องและแม่นยำ เช่น เครื่องอัดลม. เครื่องปั๊ม. คอนเวเยอร์ และเครื่องจักรผลิต
- รองรับแรงบิดสูงและลดแรงเค้นต่อเพลาและแบริ่ง
- ช่วยลดแรงสั่นสะเทือนและการสึกหรอในระบบส่งกำลัง
- ใช้งานได้ทั้งแนวนอนและแนวตั้ง ขึ้นอยู่กับการติดตั้งของระบบ
- เหมาะสำหรับงานที่ต้องการ ความน่าเชื่อถือสูงและการบำรุงรักษาต่ำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WG3165 |
| SEB 666212 | SG240 |
| Size | 1500 |
| TKmax Nm | 241000 |
| Frad N | 184000 |
| d1Kmin mm | 102 |
| d1Kmax mm | 305 |
| D mm | 650 |
| D2 mm | 431 |
| L mm | 315 |
| Lmin mm | 140 |
| D1 mm | 415 |
| D6 mm | 529 |
| D8 mm | 530 |
| H1 mm | 31.5 |
| R mm | 2.5 |
| H2 mm | 65 |
| FK mm | 25 |
| H5 mm | 51.5 |
| YL mm | 68.0 |
| C mm | 600 |
| nb7 mm | 14 |
| d7 mm | 24 |
| S (H9/f8) mm | 580 |
| SD mm | 80 |
| GG inch | G1/4 |
| LDD mm | 7 |
| Xa mm | =+/-6 |
| Jsb 10−3kgm2 | 12630 |
| GWsb kg | 404 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ชื่อผลิตภัณฑ์ | RINGFEDER Barrel Couplings – Performance and Application Optimized Type รุ่น TNK TKVO |
| คุณสมบัติ | ออกแบบให้ถ่ายโอนแรงบิดได้อย่างมีประสิทธิภาพสูงสุด รองรับการสั่นสะเทือนและแรงกระแทก ลดเสียงรบกวน เหมาะสำหรับงานต่อเนื่องและงานหนัก |
| วัสดุผลิต | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็งเพื่อความแข็งแรงและทนทานต่อการสึกหรอ |
| โครงสร้าง | ฮับและตัว Barrel Coupling ออกแบบเพื่อรองรับการเยื้องศูนย์และการบิดตัวของเพลา ทำให้การส่งกำลังราบรื่น |
| การติดตั้ง | ติดตั้งง่ายด้วยระบบยึดมาตรฐาน สามารถปรับแนวเพลาได้สะดวกโดยไม่ต้องถอดชิ้นส่วนหลัก ตัว Barrel ช่วยให้จัดตำแหน่งเพลาได้ง่าย |
| การใช้งาน | เหมาะสำหรับเชื่อมต่อเพลาในเครื่องจักรอุตสาหกรรม เช่น มอเตอร์ ปั๊ม คอมเพรสเซอร์ และระบบส่งกำลังที่ต้องการประสิทธิภาพสูง |
| การบำรุงรักษา | ตรวจสอบการหล่อลื่นและความมั่นคงของชิ้นส่วนอย่างสม่ำเสมอ เพื่อยืดอายุการใช้งานและรักษาประสิทธิภาพสูงสุด |
| ลักษณะเด่นเพิ่มเติม | การออกแบบ Performance and Application Optimized ช่วยให้ระบบส่งกำลังมีความเสถียร ลดแรงสั่นสะเทือนและการสึกหรอของเพลา |
