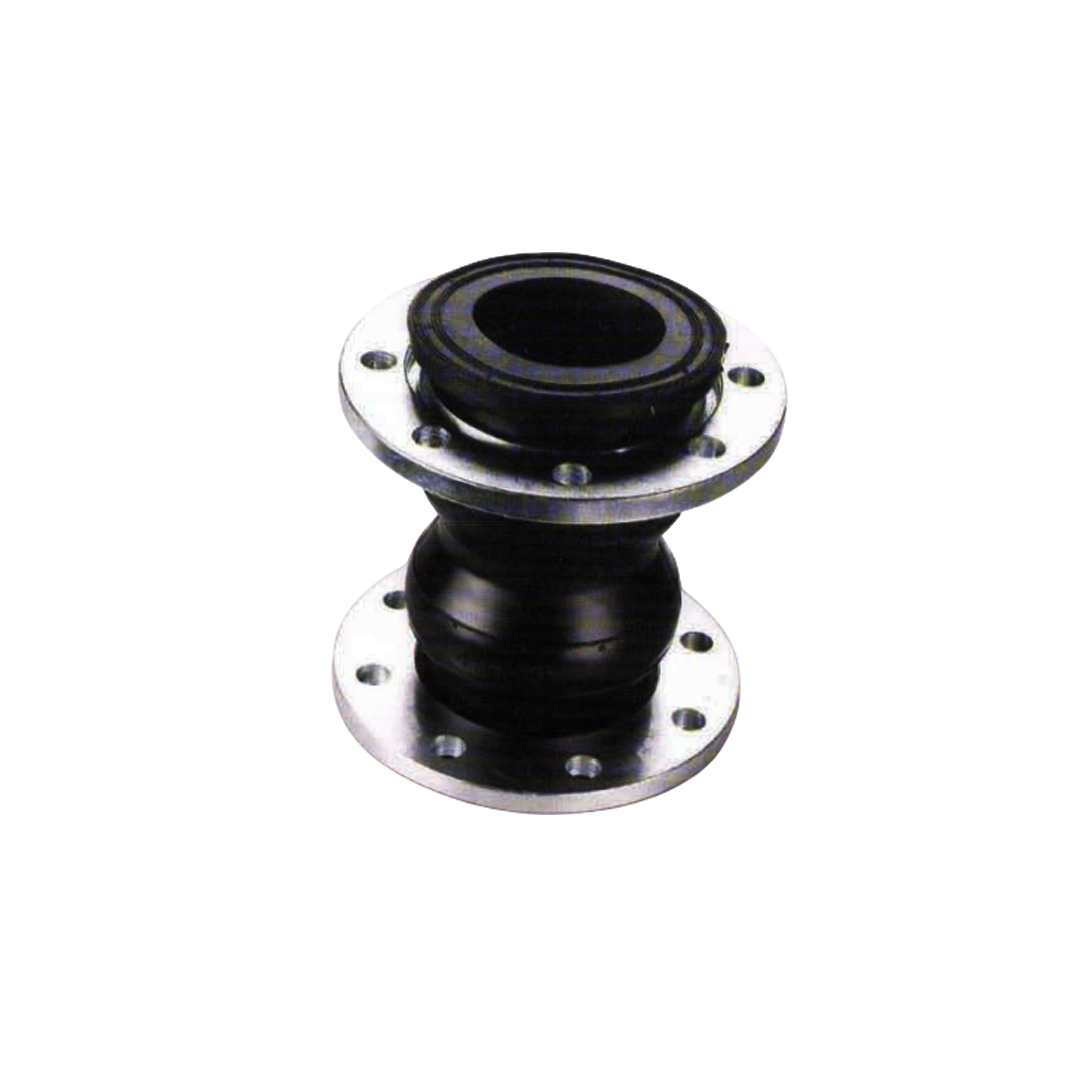

Arita Twin Sphere Rubber Expansion Joint 65 มม. (2 1/2 นิ้ว)

Name: Arita Twin Sphere Rubber Expansion Joint 65 มม. (2 1/2 นิ้ว)
Brand: ARITA
SKU: Twin Sphere Rubber Expansion Joint 65 มม. (2 1/2 นิ้ว)
Price: 1963.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ARITA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

1,963.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Arita Twin Sphere Rubber Expansion Joint 65 มม. (2 1/2 นิ้ว)

ARITA Twin Sphere Rubber Expansion Joint หรือ ข้อต่อยางยืดหยุ่นแบบทรงกลมคู่ เป็นข้อต่อที่ช่วยลดแรงสั่นสะเทือน การกระแทก และการขยายตัวของระบบท่อได้มากกว่ารุ่น Single Sphere เนื่องจากมีโครงสร้างเป็นทรงกลม 2 ลูก ทำให้สามารถดูดซับแรงกระแทกและการขยายตัวของท่อได้ดียิ่งขึ้น

เปรียบเทียบราคา ข้อต่ออ่อน Flex ตัวอื่นๆ

คุณสมบัติ

การใช้งานของ ARITA Twin Sphere Rubber Expansion Joint

ระบบ HVAC และระบบปรับอากาศ
ระบบท่อที่ต้องการรองรับแรงสั่นสะเทือนสูง
ระบบบำบัดน้ำเสียและงานท่อเคมี
โรงงานอุตสาหกรรมที่มีการเปลี่ยนแปลงแรงดันและอุณหภูมิสูง

คุณสมบัติของ ARITA Twin Sphere Rubber Expansion Joint

ตัวข้อต่อทำจาก ยางเสริมแรง (Reinforced Rubber) เช่น EPDM, NBR, Neoprene
หน้าแปลนทำจาก เหล็กหล่อ (Cast Iron), เหล็กกล้า (Carbon Steel) หรือสแตนเลส (Stainless Steel)
มีโครงสร้างเป็นทรงกลม 2 ลูก ทำให้ดูดซับแรงสั่นสะเทือนได้มากกว่ารุ่น Single Sphere
ลดการเสียหายจากแรงดันและการขยายตัวของท่อ
ดูดซับการเคลื่อนที่แนวแกน (Axial Movement) และการเยื้องศูนย์ได้มากขึ้น
ปรับมุมและยืดหยุ่นต่อแรงบิดได้ดีกว่าข้อต่อทรงกลมเดี่ยว
แรงดันใช้งาน 10 - 16 Bar (ขึ้นอยู่กับขนาด)
แรงดันทดสอบสูงสุด 24 Bar
ทนอุณหภูมิสูงสุด 100°C - 120°C (ขึ้นอยู่กับชนิดของยาง)
โครงสร้างที่ยืดหยุ่นช่วยยืดอายุการใช้งานของระบบท่อ
ลดแรงดันสะสมที่อาจทำให้ท่อเสียหาย

ข้อมูลเฉพาะ

ข้อมูลแรงดัน

แรงดันใช้งาน	16 kg/cm² (228 psi)
แรงดันระเบิด	มากกว่า 50 kg/cm² (711 psi)
แรงดันลบ	600 mm Hg
อุณหภูมิทำงาน	-20°C ถึง 100°C (-4°F ถึง 212°F)
ของเหลวที่ใช้งาน	น้ำ, น้ำร้อน, น้ำทะเล, อากาศอัด, ไอน้ำ, ตัวทำละลาย, กรด, ด่างอ่อน

กราฟ

แกนตั้ง: แรงดันใช้งาน (kg/cm²)
แกนนอน: อุณหภูมิทำงาน (°C)

วัสดุสินค้า

วัสดุ

ลำดับ	ชิ้นส่วน	วัสดุ
1	หน้าแปลน	เหล็กอ่อน
2	ลวด	ลวดเหล็กแข็ง
3	ตัวเรือน	ยางทนความร้อน
4	ตัวเรือน	ไนลอน

ขนาดสินค้า

ขนาดสินค้า

เส้นผ่านศูนย์กลางรูในที่กำหนด (ขนาด)	65 มม. (2 1/2")
ระยะหน้าแปลนถึงหน้าแปลน (มม.)	145
ค่าเผื่อที่ยอมรับได้ทั้งหมด +/- มม.	3
การเคลื่อนที่ตามขวาง +/- มม.	10
การยืดตัวตามแนวแกน มม.	15
การบีบอัดตามแนวแกน มม.	20
การโก่งตัวเชิงมุม	25°

ขนาดท่อ

ขนาดท่อ	50 PSI	100 PSI	150 PSI	200 PSI	225 PSI	300 PSI
1				X	X	X
1-1/4				X	X	X
1-1/2				X	X	X
2				X	X	X
2-1/2				X	X	X
3				X	X	X
4				X	X	X
5				X	X	X
6			X	X	X	X
8		X	X	X	X	X
10		X	X	X	X	X
12		X	X	X	X	X
14		X	X	X	X	X
16	X	X	X	X	X	X
18	X	X	X	X	X	X
20	X	X	X	X	X	X
22	X	X	X	X	X	X
24	X	X	X	X	X	X
28	X	X	X	X	X	X
30	X	X	X	X	X	X
