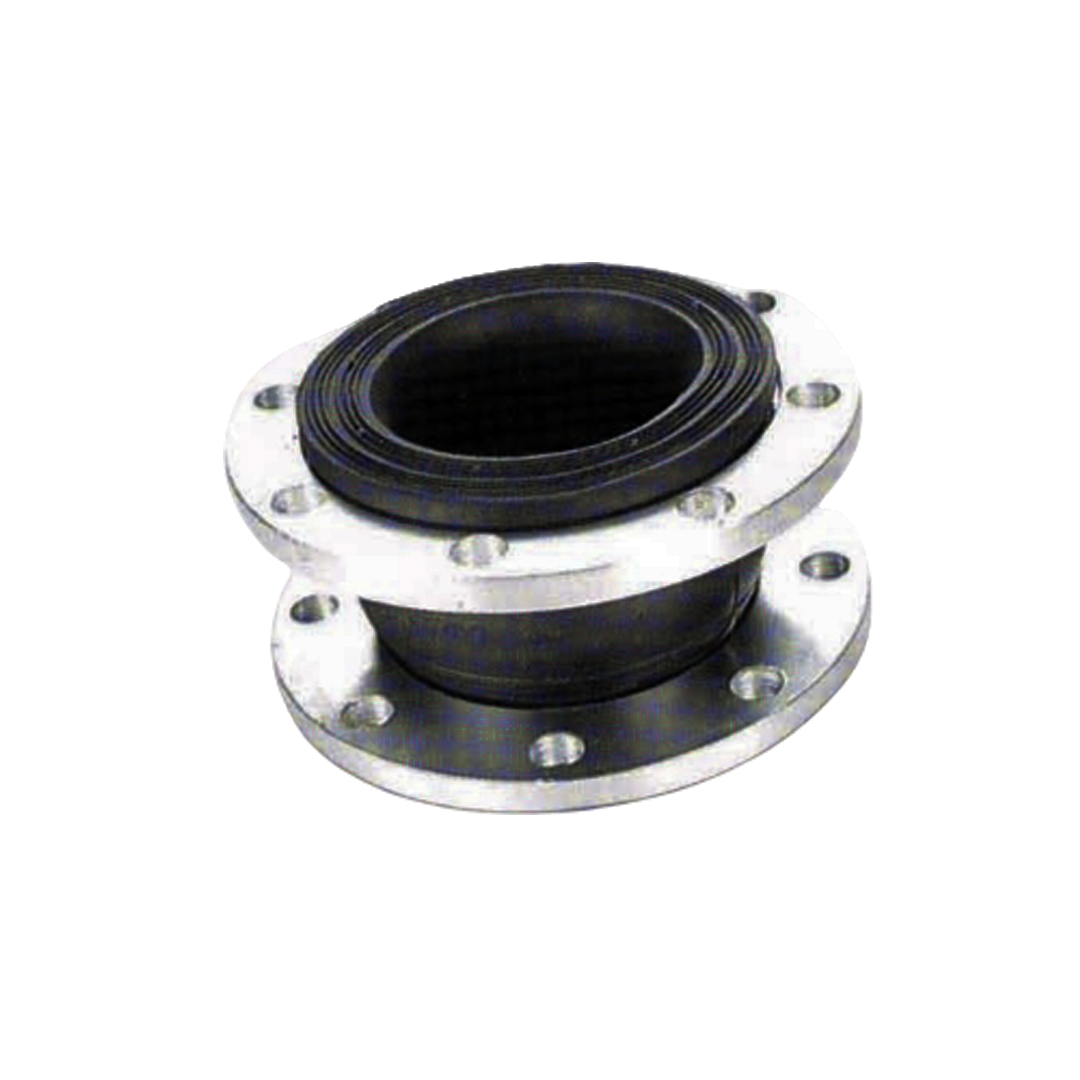

Arita Single Sphere Rubber Flexible Joint 200 มม. (8 นิ้ว)
Arita Single Sphere Rubber Flexible Joint 200 มม. (8 นิ้ว)
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,053.00 ฿
ราคาปกติ
ราคาโปรโมชัน
3,053.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Single Sphere Rubber Flexible Joint 200 มม. (8 นิ้ว)
ARITA Single Sphere Rubber Flexible Joint เป็นข้อต่อคุณภาพสูงที่ช่วยลดแรงสั่นสะเทือนและแรงกระแทกในระบบท่อ รองรับแรงดันสูง ติดตั้งง่าย และช่วยยืดอายุการใช้งานของอุปกรณ์ในระบบท่อ เหมาะสำหรับการใช้งานในโรงงานอุตสาหกรรม ระบบน้ำ ระบบปรับอากาศ และงานที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูง
คุณสมบัติ
คุณสมบัติ
การใช้งานของ ARITA Single Sphere Rubber Flexible Joint
- ระบบส่งน้ำ ปั๊มน้ำ และเครื่องจักรที่มีการสั่นสะเทือนสูง
- ระบบ HVAC และระบบท่อในงานปรับอากาศ
- ระบบบำบัดน้ำเสียและท่อส่งสารเคมี
- ระบบท่อในอุตสาหกรรมปิโตรเคมี และอุตสาหกรรมอาหาร
คุณสมบัติ
| คุณสมบัติ | 32 มม.-300 มม. | 350 มม.-600 มม. |
| แรงดันใช้งาน | 16 kg/cm² (228 psi) | 8 kg/cm² (114 psi) |
| แรงดันระเบิด | มากกว่า 50 kg/cm² (711 psi) | มากกว่า 30 kg/cm² (427 psi) |
| แรงดันลบ | 750 mm Hg | - |
| อุณหภูมิทำงาน | -20°C ถึง 100°C (-4°F ถึง 212°F) | - |
| ของเหลวที่ใช้งาน | น้ำ, น้ำร้อน, น้ำทะเล, อากาศอัด, ไอน้ำ, ตัวทำละลาย, กรด, ด่างอ่อน | - |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลแรงดัน
| ขนาด (DN, mm/inch) | 200 mm (8") |
| แรงดันใช้งาน (Working Pressure) | 10 Bar (145 PSI) |
| แรงดันทดสอบ (Test Pressure) | 15 Bar (218 PSI) |
| แรงดันระเบิด (Burst Pressure) | 30 Bar (435 PSI) |
กราฟ
- แกนตั้ง: แรงดันใช้งาน (kg/cm²)
- แกนนอน: อุณหภูมิทำงาน (°C)
วัสดุสินค้า
วัสดุสินค้า
วัสดุ
| ลำดับ | ชิ้นส่วน | วัสดุ |
| 1 | หน้าแปลน | เหล็กอ่อน* |
| 2 | ลวด | ลวดเหล็กแข็ง |
| 3 | ตัวเรือน | ยางทนความร้อน** |
| 4 | ตัวเรือน | ไนลอน |
ขนาดสินค้า
ขนาดสินค้า
ขนาดสินค้า
| เส้นผ่านศูนย์กลางรูในที่กำหนด (ขนาด) | 200 มม. (8") |
| ระยะหน้าแปลนถึงหน้าแปลน (มม.) | 150 |
| ค่าเผื่อที่ยอมรับได้ทั้งหมด +/- มม. | 3 |
| การเคลื่อนที่ตามขวาง +/- มม. | 10 |
| การยืดตัวตามแนวแกน มม. | 10 |
| การบีบอัดตามแนวแกน มม. | 20 |
| การโก่งตัวเชิงมุม | 15° |
ขนาดท่อ
| ขนาดท่อ | 50 PSI | 100 PSI | 150 PSI | 200 PSI | 225 PSI | 300 PSI |
| 1 | X | X | ||||
| 1-1/4 | X | X | ||||
| 1-1/2 | X | X | ||||
| 2 | X | X | ||||
| 2-1/2 | X | X | ||||
| 3 | X | X | ||||
| 4 | X | X | ||||
| 5 | X | X | ||||
| 6 | X | X | X | X | ||
| 8 | X | X | X | X | ||
| 10 | X | X | X | X | ||
| 12 | X | X | X | X | X | |
| 14 | X | X | X | X | X | |
| 16 | X | X | X | X | X | X |
| 18 | X | X | X | X | X | X |
| 20 | X | X | X | X | X | X |
| 22 | X | X | X | X | X | X |
| 24 | X | X | X | X | X | X |
| 28 | X | X | X | X | X | X |
| 30 | X | X | X | X | X | X |
*(X) เป็นเครื่องหมายใช้บอก Control Tie Rods
