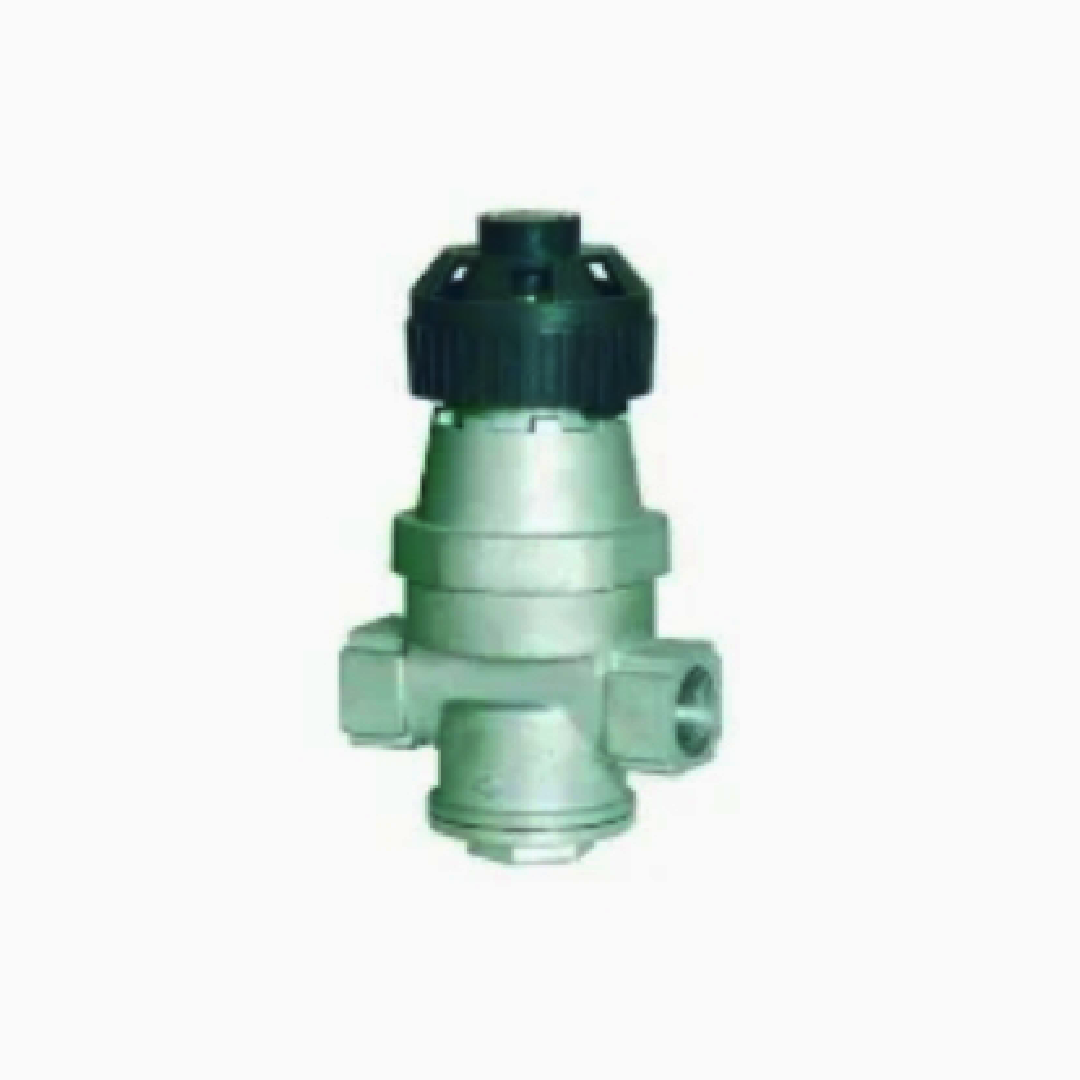

Arita วาล์วลดแรงดัน Pressure Reducing Valve PRV10 ใช้งานสตรีม STAINLESS 304 3/4 นิ้ว

คุณสมบัติ Arita Pressure Reducing Valve (PRV) รุ่น PRV10

• ใช้งานได้กับ ไอน้ำ (Steam), ก๊าซ (Gas), น้ำมัน (Oil), และน้ำ (Water)
• ผลิตจาก สแตนเลสสตีล แข็งแรง ทนทาน

การใช้งานทั่วไป (Typical Applications)

ใช้งานสะดวก

• ปรับแรงดันได้ง่ายด้วย แฮนด์วีลพลาสติกทนความร้อน
• มีระบบ ล็อกตัวเอง (Self-lock function) เพื่อป้องกันการเปลี่ยนแปลงแรงดันโดยไม่ได้ตั้งใจ

ประสิทธิภาพสูง

• รองรับแรงดันสูง
• มีซีลคุณภาพดี ป้องกันการรั่วไหล
• ช่วงการปรับแรงดัน: 0.5 - 8 บาร์ (Bar) ต่อเนื่อง

เงื่อนไขการออกแบบตัววาล์ว (Body Design Conditions)

• PMA (Maximum Allowable Pressure): แรงดันสูงสุดที่อนุญาต 16 บาร์เกจ (bar g)
• TMA (Maximum Allowable Temperature): อุณหภูมิสูงสุดที่อนุญาต 220 องศาเซลเซียส (°C)
• PMO (Maximum Operating Pressure): แรงดันใช้งานสูงสุด 16 บาร์เกจ (bar g)
• TMO (Maximum Operating Temperature): อุณหภูมิใช้งานสูงสุด 220 องศาเซลเซียส (°C)

ช่วงการทำงานของผลิตภัณฑ์ (Range for Product)

• แรงดันขาเข้า (Inlet Pressure): 1 ถึง 16 บาร์
• แรงดันขาออก (Outlet Pressure):
• 0.5 ถึง 3 บาร์
• 2 ถึง 8 บาร์

ข้อสังเกต (Remark)

หากอัตราการลดแรงดันสูงสุด (P1-P2) เกิน 10:1 จะต้องลดแรงดันเป็นสองครั้ง

กราฟช่วงการทำงาน (Operating Range Graph)

• กราฟแสดงความสัมพันธ์ระหว่างแรงดัน (Pressure bar g) และอุณหภูมิ (Temperature °C)
• แกน X แสดงแรงดัน (บาร์เกจ) ตั้งแต่ 0 ถึง 16 บาร์
• แกน Y แสดงอุณหภูมิ (องศาเซลเซียส) ตั้งแต่ 0 ถึง 220 องศา
• เส้นกราฟแสดงขีดจำกัดอุณหภูมิสูงสุดที่อนุญาตสำหรับแรงดันที่กำหนด

สรุปข้อมูลสำคัญ

• วาล์วนี้ออกแบบมาให้ทนแรงดันได้สูงสุด 16 บาร์ และอุณหภูมิสูงสุด 220 องศาเซลเซียส
• สามารถใช้ลดแรงดันได้ในช่วง 1 ถึง 16 บาร์ (ขาเข้า) และ 0.5 ถึง 8 บาร์ (ขาออก) ขึ้นอยู่กับรุ่นย่อย
• หากต้องการลดแรงดันมาก ๆ (เกิน 10:1) ต้องใช้การลดแรงดันแบบสองขั้นตอน เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับวาล์ว

วัสดุ Pressure Reducing Valve
