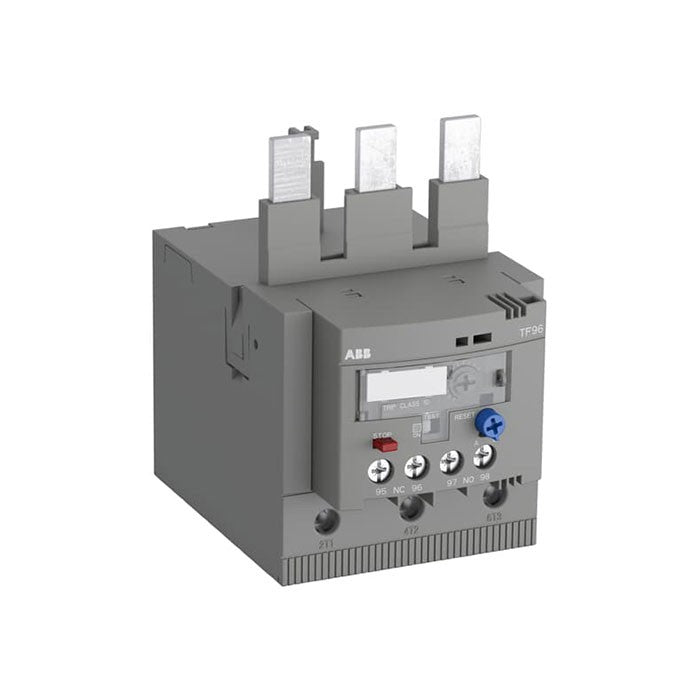

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF80-AF101 รหัสสินค้า TF96-96

รหัสสินค้า TF96-96 จาก ABB คือโอเวอร์โหลดรีเลย์ที่ออกแบบมาเพื่อทนทานต่องานหนัก ทำงานร่วมกับคอนแทคเตอร์รุ่น AF80-AF101 ได้อย่างราบรื่น อุปกรณ์ชิ้นนี้ตรวจจับกระแสโอเวอร์โหลดแบบหน่วงเวลาโดยใช้เทคโนโลยีแผ่นความร้อนไบเมทัลลิก ช่วยปกป้องขดลวดสเตเตอร์จากการหลอมละลาย ABB ตอกย้ำความเป็นผู้นำในตลาดด้วยความสามารถในการชดเชยอุณหภูมิเพื่อไม่ให้การสั่งการตัดวงจรผิดพลาด เทคโนโลยีนี้ไม่เพียงแต่รักษาความปลอดภัยให้กับมอเตอร์ แต่ยังลดค่าใช้จ่ายแฝงจากการต้องเปลี่ยนชิ้นส่วนหลักก่อนเวลาอันควร ยกระดับคุณภาพการบำรุงรักษา

คุณสมบัติ

• สวมประกอบตรงเข้ากับเฟรม AF80-AF101 ได้โดยตรง ไม่ต้องต่อผ่านบัสบาร์เสริม
• อุปกรณ์หมายเลข TF96-96 ควบคุมพิกัดแอมป์สูงสุดของซีรีส์นี้ได้อย่างเต็มศักยภาพ
• ช่วยป้องกันการลัดวงจรภายในขดลวดเนื่องจากสภาวะการทำงานที่โอเวอร์โหลดเป็นเวลานาน
• สามารถตรวจสอบกลไกการรีเซ็ตและปุ่มหยุดการทำงานได้อย่างรวดเร็วผ่านตัวเครื่อง
• การออกแบบรองรับแรงบิดของการขันน็อตสายเมนได้สูงมาก ไม่ก่อให้เกิดความร้อนสะสม

ข้อมูลจำเพาะ

• รุ่นแอมป์สูงสุดในซีรีส์ 96 อย่าง TF96-96 รองรับการตั้งพิกัดกระแสเซตพอยต์แบบจัดเต็มที่ 96 แอมแปร์
• น็อตยึดและขั้วสัมผัสออกแบบให้รับโหลดสูงเมื่อติดตั้งประกอบร่วมกับตัวสวิตช์หลัก AF80-AF101
• กลไกการแยกเฟส (Phase isolation) ภายในตัวเครื่องมีความหนาแน่นสูง ป้องกันอาร์กแฟลชได้อย่างยอดเยี่ยม
• หน้าปัดแสดงสถานะ Trip ช่วยลดระยะเวลาของช่างซ่อมบำรุงในการค้นหาจุดบกพร่องของตู้ไฟ 96A
• วงจรหน้าสัมผัสเสริมทำงานเสถียร สามารถส่งสัญญาณแจ้งเตือนระบบ SCADA หรือ PLC ได้อย่างแม่นยำ

Type	Full load amps (FLA)	Short-circuit protective device
		480 / 600 V AC		480 / 600 V AC
		Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Fuse type
TF96-96	96 A	10 kA	250 A, K5 / RK5	100 kA	200 A, Class J

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 96 แอมแปร์ (ระบุเฉพาะรหัส TF96-96)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF80-AF101 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF96-96
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 96 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF80-AF101
