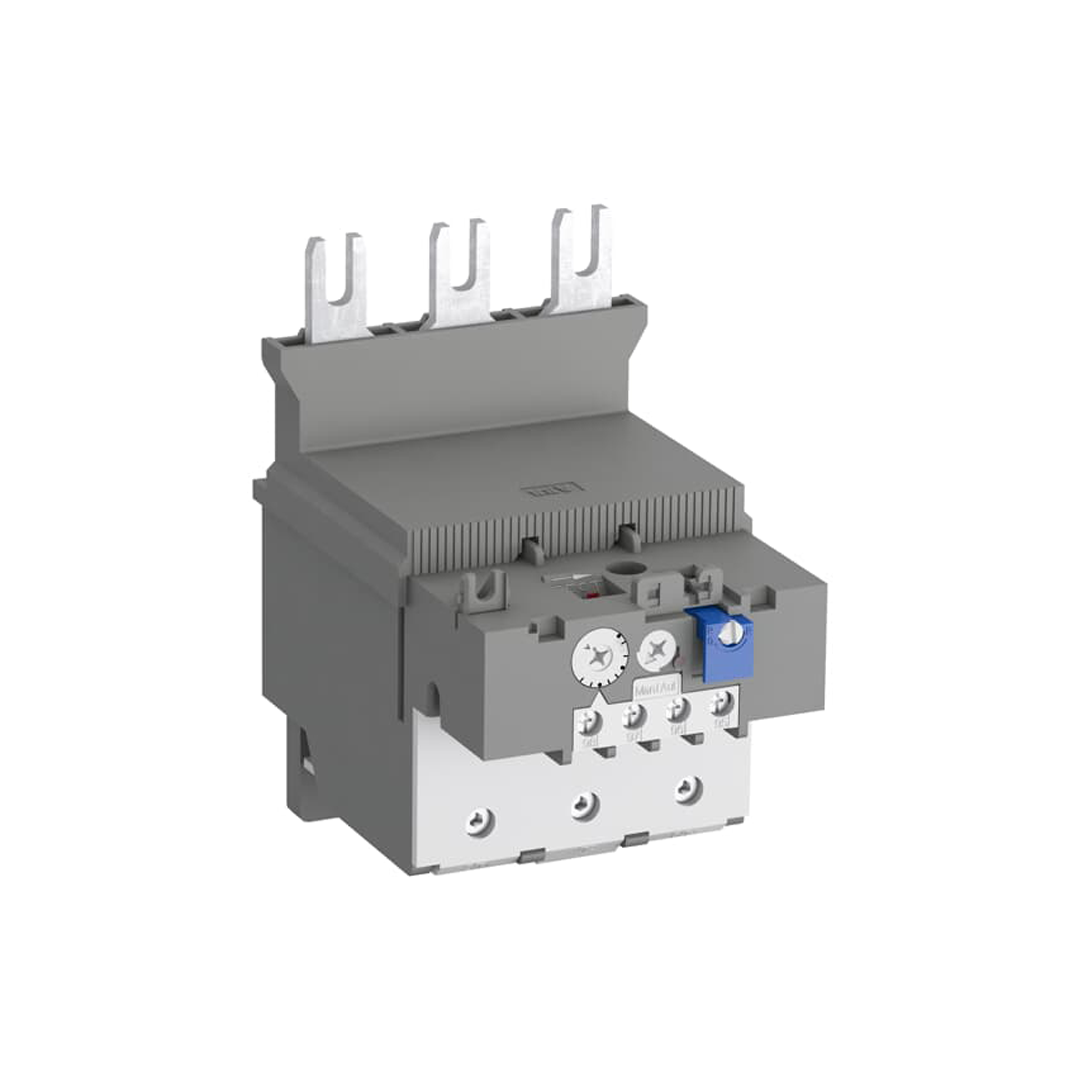

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF116-AF141 รหัสสินค้า TF140DU-110

โอเวอร์โหลดรีเลย์ทรงพลังรหัส TF140DU-110 จากแบรนด์ ABB สำหรับต่อพ่วงร่วมกับคอนแทคเตอร์กลุ่ม AF116-AF141 ทำหน้าที่เป็นด่านปกป้องหลักของระบบมอเตอร์กำลังสูง การใช้ความร้อนเป็นดัชนีชี้วัดเพื่อสั่งทริปวงจรทำให้กลไกตอบสนองต่อสภาวะโหลดเกินได้อย่างเป็นธรรมชาติ มาตรฐานระดับโลกของ ABB ให้ความมั่นใจในฟังก์ชันปรับตั้งค่าอัตรากระแสไฟที่ละเอียดแม่นยำ พร้อมระบบจำกัดความเสี่ยงจากสภาวะเฟสขาดหาย ช่วยรักษาสมรรถนะการทำงานของมอเตอร์ให้สมบูรณ์ ลดความกังวลใจในเรื่องความปลอดภัยของสายการผลิตและต้นทุนความเสียหายที่อาจเกิดขึ้น

คุณสมบัติ

• ปรับระยะจุดต่อให้พอดีสำหรับการยึดติดกับตัวตัดต่อกระแสรุ่น AF116-AF141
• อุปกรณ์ควบคุม TF140DU-110 รักษาเสถียรภาพของกระแสไฟปริมาณมากได้ดีเยี่ยม
• การทำงานแบบ Bimetallic ปรับตั้งสปริงดึงกลับให้มีแรงต้านที่แม่นยำระดับมิลลิเมตร
• สามารถเซ็ตค่าสลับไปมาระหว่าง Automatic และ Manual reset ได้อย่างราบรื่น
• ตัวเครื่องมีการซีลป้องกันฝุ่นและละอองน้ำ ช่วยยืดอายุการทำงานของชิ้นส่วนภายใน

ข้อมูลจำเพาะ

• โอเวอร์โหลดขนาดใหญ่รหัส TF140DU-110 ควบคุมและปกป้องวงจรที่ระดับกระแส 110 แอมแปร์ได้อย่างทรงพลัง
• ช่องเสียบและระยะห่างของจุดต่อถูกคำนวณมาเพื่อยึดเข้ากับโครงสร้างของ AF116-AF141 อย่างสมดุล
• กลไกทริปสามารถแยกแยะระหว่างการดึงกระแสช่วงสตาร์ทมอเตอร์ปกติและการเกิดโอเวอร์โหลดของระบบ 110A
• เทอร์มินอลสายหลักเป็นแบบขันน็อตผ่านหางปลา เพื่อรับประกันความแน่นหนาของการนำกระแสสูง
• การออกแบบรองรับเทคโนโลยีการชดเชยอุณหภูมิที่แม่นยำ ลดปัญหา Nuisance trip ในสภาพแวดล้อมร้อนจัด

Type	Full load amps (FLA)	Short-circuit protective device
		480 / 600 V AC		480 / 600 V AC		480 / 600 V AC
		Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Listed circuit breaker
TF140DU-110 / TF140DU-110-V1000	110 A	10 kA	250 A, K5 / RK5	100 kA	250 A, Class J	100 kA	250 A

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 110 แอมแปร์ (ระบุเฉพาะรหัส TF140DU-110)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF116-AF141 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF140DU-110
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 110 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF116-AF141
