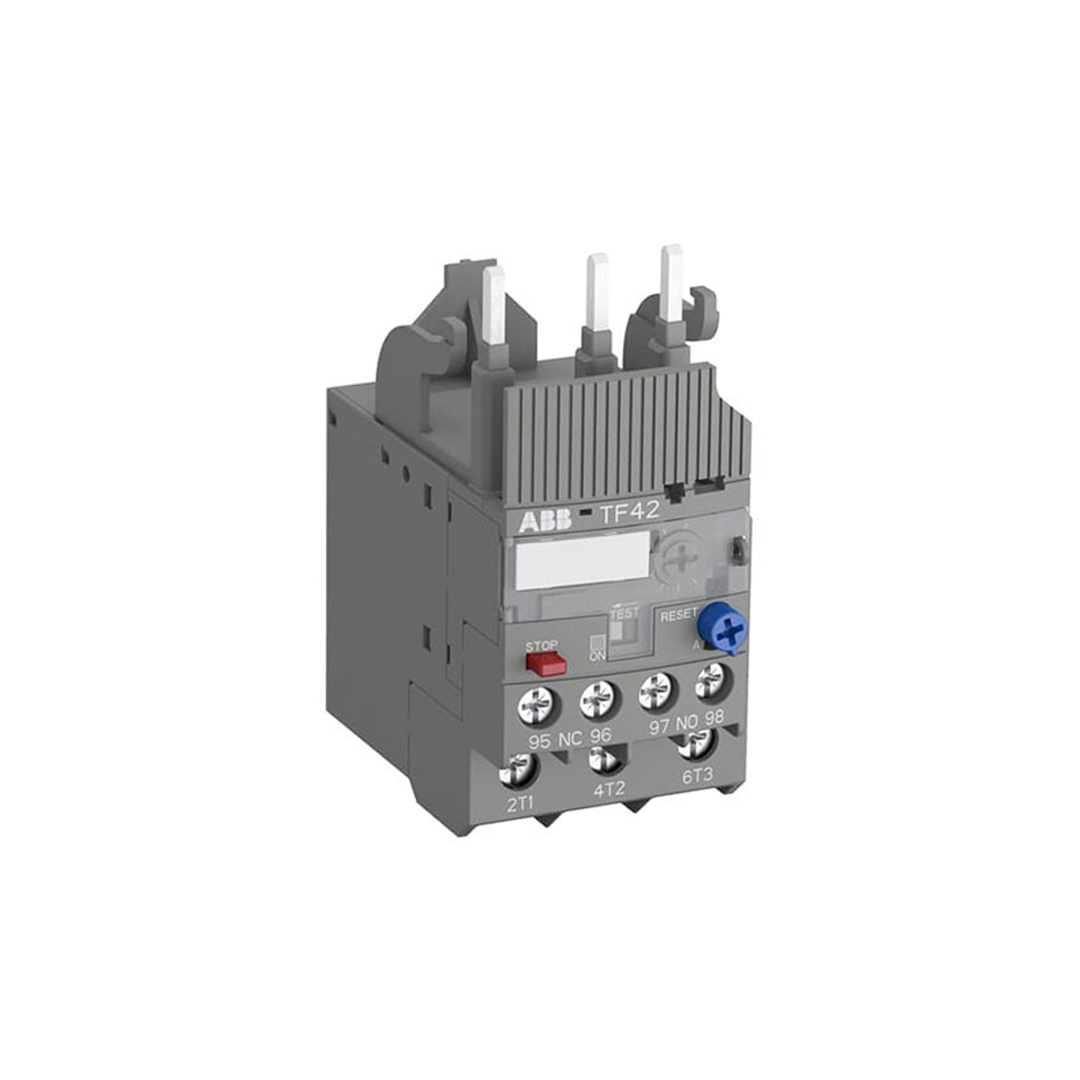

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF09-AF45 รหัสสินค้า TF42-1.0

มั่นใจในความปลอดภัยของมอเตอร์ไฟฟ้าด้วย ABB โอเวอร์โหลดรีเลย์รหัส TF42-1.0 ที่พัฒนาเพื่อติดตั้งกับคอนแทคเตอร์รุ่น AF09-AF45 อุปกรณ์นี้ทำหน้าที่เฝ้าระวังกระแสไฟอย่างต่อเนื่อง โดยอาศัยแผ่นความร้อนไบเมทัลลิกที่ออกแบบมาให้มีความไวต่ออุณหภูมิที่เกิดจากการใช้พลังงานเกินพิกัด เทคโนโลยีการป้องกันของ ABB ไม่เพียงแต่ช่วยตัดกระแสไฟก่อนเกิดความเสียหายรุนแรง แต่ยังได้รับการออกแบบโครงสร้างมาให้ระบายความร้อนได้ดี ทนต่อสภาพแวดล้อมทางอุตสาหกรรมที่สมบุกสมบัน ช่วยส่งเสริมให้กระบวนการผลิตเดินหน้าได้อย่างไม่มีสะดุด

คุณสมบัติ

• เข้ากันได้ดีกับชุดแม่เหล็กไฟฟ้าของคอนแทคเตอร์รุ่น AF09-AF45
• โมเดล TF42-1.0 รองรับพิกัดกระแสที่ 1.0 แอมป์ สำหรับงานควบคุมทั่วไป
• ลดปัญหาทริปหลอก (Nuisance tripping) ด้วยเทคโนโลยี Bimetallic element
• มีช่องสำหรับตรวจสอบกลไกการทำงานด้วยสายตา (Visual indication)
• มาตรฐานการป้องกันฝุ่นและน้ำระดับ IP20 ปลอดภัยจากการสัมผัสโดยตรง

ข้อมูลจำเพาะ

• รหัสสินค้า TF42-1.0 ระบุชัดเจนถึงขีดความสามารถในการทนและตัดกระแสโอเวอร์โหลดที่พิกัด 1.0 แอมแปร์
• การจับคู่ร่วมกับแผงสัมผัสของ AF09-AF45 ทำได้โดยตรงผ่านระบบ Plug-in ที่แน่นหนา
• ฟังก์ชันปกป้องเครื่องจักรจากความเสียหายกรณีไฟมาไม่ครบ 3 เฟส ทำงานสอดประสานกับวงจรควบคุม 1.0A
• ระบบจำกัดความร้อนของแผ่นไบเมทัลถูกออกแบบมาให้คืนตัวได้อย่างรวดเร็วหลังจากการตัดวงจร
• ขั้วต่อแบบสกรู (Screw terminals) ยึดจับสายไฟได้แน่นหนา ป้องกันการหลวมหลุดจากแรงสั่นสะเทือนของเครื่องจักร

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
0.74 ... 1.00	6.0 A, fuse type gG	10	TF42-1.0	1SAZ721201R1023	0.130

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 1.0 แอมแปร์ (ระบุเฉพาะรหัส TF42-1.0)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF09-AF45 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF42-1.0
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 1.0 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF09-AF45
