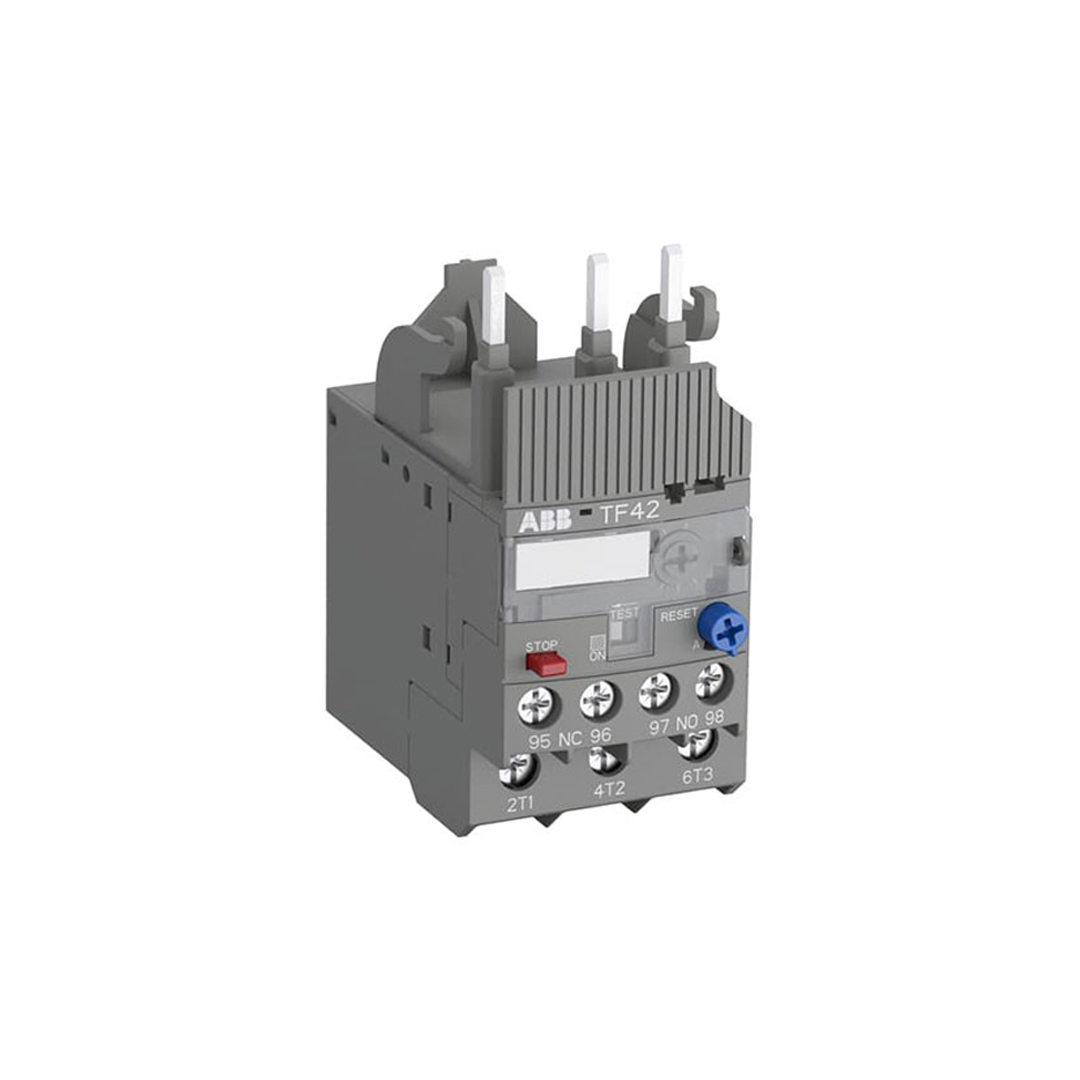

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF09-AF44 รหัสสินค้า TF42-0.74

ABB นำเสนอโอเวอร์โหลดรีเลย์รุ่น TF42-0.74 สำหรับประกอบร่วมกับคอนแทคเตอร์รุ่น AF09-AF44 เพื่อทำหน้าที่เป็นหัวใจหลักในการรักษามอเตอร์ อุปกรณ์ชนิดนี้ให้การปกป้องที่ครอบคลุมทั้งสภาวะโอเวอร์โหลดแบบค่อยเป็นค่อยไปและสภาวะเฟสไม่สมดุล ซึ่งเป็นอันตรายอย่างยิ่งต่อมอเตอร์ 3 เฟส จุดแข็งของแบรนด์ ABB คือการออกแบบหน้าสัมผัสภายในที่มีความทนทานสูงและต้านทานการสึกหรอจากการทริปซ้ำๆ ช่วยให้ผู้ใช้งานสามารถบริหารจัดการความเสี่ยงในระบบอัตโนมัติได้อย่างมีระบบ พร้อมทั้งยกระดับความปลอดภัยทางไฟฟ้าขั้นสูงสุดให้กับโรงงานของคุณ

คุณสมบัติ

• ตอบโจทย์การติดตั้งกับชุดสตาร์ทมอเตอร์คอนแทคเตอร์ AF09-AF44
• รหัสสินค้า TF42-0.74 ให้ความแม่นยำสูงในการสั่งทริปเมื่อเกิดความร้อนสะสม
• โดดเด่นด้วยกลไกตรวจจับความผิดปกติของแรงดันไฟฟ้าในแต่ละเฟส
• ผู้ใช้งานสามารถสลับโหมดการทำงานกลับมาใช้งานใหม่ได้ด้วยปุ่ม Reset ในตัว
• บอดี้ทนทานต่อความร้อน ไม่ลามไฟ ปลอดภัยต่อการใช้งานในโรงงานอุตสาหกรรม

ข้อมูลจำเพาะ

• หน้าปัดของโมเดล TF42-0.74 สามารถปรับตั้งค่าแอมแปร์การทำงานได้ละเอียดจนถึงระดับ 0.74A
• ออกแบบอินเทอร์เฟซการเชื่อมต่อทางกลให้แมตช์กับซีรีส์ AF09-AF44 ช่วยประหยัดพื้นที่ในตู้คอนโทรล
• กลไกทริปคลาส 10 (Trip Class 10) ถูกนำมาใช้เพื่อการป้องกันที่ได้มาตรฐานสำหรับกระแสระดับ 0.74 แอมป์
• มีช่องสำหรับติดตั้งสัญลักษณ์มาร์กเกอร์เพื่อระบุหมายเลขหรือชื่ออุปกรณ์ในระบบควบคุม
• สวิตช์ปรับโหมด M (Manual) และ A (Automatic) ถูกออกแบบให้อยู่ในตำแหน่งที่เข้าถึงง่ายเมื่อติดตั้งแล้ว

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
0.55 ... 0.74	4.0 A, fuse type gG	10	TF42-0.74	1SAZ721201R1021	0.130

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 0.74 แอมแปร์ (ระบุเฉพาะรหัส TF42-0.74)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF09-AF44 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF42-0.74
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 0.74 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF09-AF44
