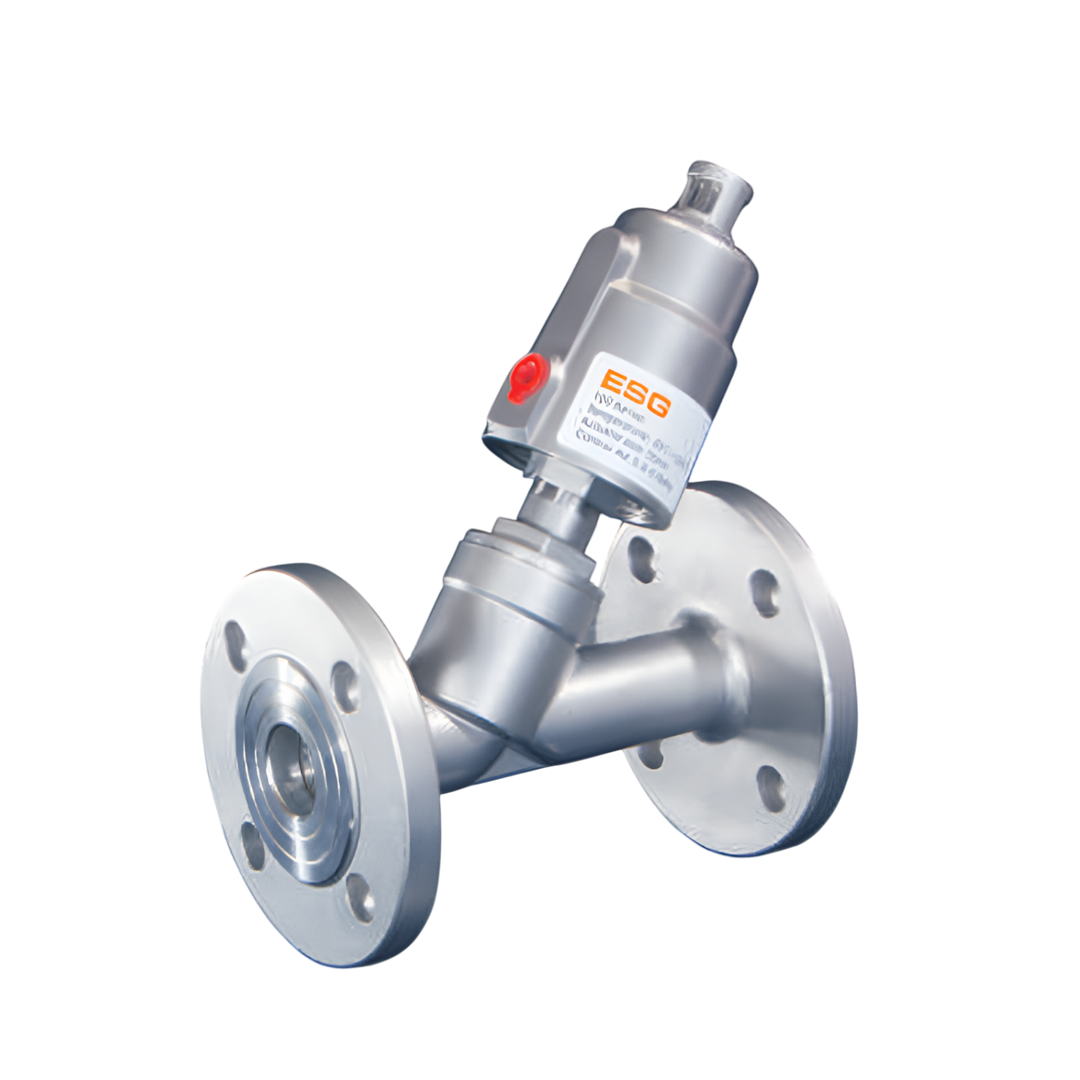

วาล์ว ESG Flange Ends Angle Seat Valve DN50 Actuator (mm) 125AL
วาล์ว ESG Flange Ends Angle Seat Valve DN50 Actuator (mm) 125AL
ESG
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
20,354.93 ฿
ราคาปกติ
ราคาโปรโมชัน
20,354.93 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์ว ESG Flange Ends Angle Seat Valve DN50 Actuator (mm) 125AL
ESG Valve เป็นแบรนด์วาล์วที่ได้รับการยอมรับในด้านคุณภาพ ความแม่นยำ และความทนทาน ตอบโจทย์งานอุตสาหกรรมทุกประเภท ตั้งแต่ระบบน้ำ ระบบลม ระบบไอน้ำ ไปจนถึงสารเคมี ด้วยมาตรฐานการผลิตระดับสากลและการออกแบบที่เน้นความปลอดภัยสูงสุด ผู้ใช้งานจึงสามารถมั่นใจได้ว่าวาล์วจาก ESG จะช่วยให้กระบวนการทำงานมีประสิทธิภาพและเสถียรภาพมากที่สุด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- วาล์วแบบมุมเฉียง (Angle Seat) ที่มีข้อต่อหน้าแปลน (Flange Ends) เพื่อการเชื่อมต่อกับระบบท่อขนาดใหญ่ได้อย่างมั่นคง
- โครงสร้างแข็งแรง ทนแรงดันและอุณหภูมิสูง เหมาะสำหรับงานอุตสาหกรรมหนัก
- ออกแบบให้มีการไหลของของเหลวที่ราบรื่น ลดแรงดันตกคร่อม และเพิ่มประสิทธิภาพการไหล
- ตัววาล์วผลิตจากวัสดุคุณภาพสูง ป้องกันการกัดกร่อนและการรั่วซึมได้ดี
- มีระบบซีลภายในที่แน่นหนา ทำให้สามารถใช้งานได้ยาวนานโดยไม่ต้องบำรุงรักษาบ่อย
- ใช้งานร่วมกับตัวกระตุ้นนิวเมติก (Pneumatic Actuator) เพื่อควบคุมการเปิด–ปิดอย่างรวดเร็วและแม่นยำ
- เหมาะกับการใช้งานที่ต้องการความน่าเชื่อถือและความปลอดภัยสูง
การติดตั้ง
- ควรติดตั้งในทิศทางที่ลูกศรบนตัววาล์วตรงกับทิศทางการไหลของของเหลว
- ตรวจสอบพื้นผิวหน้าแปลนให้สะอาดและเรียบก่อนการประกบ เพื่อให้ซีลทำงานได้อย่างสมบูรณ์
- ใช้สลักเกลียวและปะเก็นที่เหมาะสมกับแรงดันและอุณหภูมิของระบบ
- ขันหน้าแปลนให้แน่นเท่ากันทุกจุดเพื่อป้องกันการรั่วซึม
- ตรวจสอบระบบลมควบคุม (หากเป็นแบบนิวเมติก) ให้ทำงานได้ถูกต้องก่อนเริ่มใช้งาน
- หลีกเลี่ยงการติดตั้งในตำแหน่งที่เข้าถึงยาก หรือมีการสั่นสะเทือนสูง
การใช้งาน
- ใช้ในระบบท่ออุตสาหกรรมที่ต้องการควบคุมการไหลของของเหลวหรือไอน้ำภายใต้แรงดันสูง
- เหมาะสำหรับโรงงานเคมี ปิโตรเคมี ระบบน้ำประปา และระบบบำบัดของเสีย
- ใช้ในกระบวนการผลิตที่ต้องการเปิด–ปิดวาล์วด้วยความแม่นยำและความเร็วสูง
- เหมาะกับการใช้งานในระบบอัตโนมัติที่ต้องการความทนทานและความเสถียรในการทำงาน
- ใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีของเหลวที่มีฤทธิ์กัดกร่อน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | DN50 |
| Actuator (mm) | 125AL |
| Q | G1/4 |
| A | 330 |
| B | 310 |
| L | 230 |
| C | 3 |
| H | 16 |
| ΦE | 125 |
| N-ΦF | 4-18 |
| ΦM | 49 |
| ΦN | 100 |
| ΦP | 165 |
| α | 45∘ |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ (Property) | ค่า (Value) |
| แรงดันของไหล (Fluid Pressure) | สูงสุด 1.6MPa (232psi) |
| แรงดันควบคุม (Control Pressure) | 0.3 — 0.8MPa (43.5 — 116psi) |
| ของไหลควบคุม (Control Fluid) | ก๊าซเฉื่อย, อากาศ (Neutral gas, Air) |
| วัสดุตัวเรือน (Body Material) | CF8M/CF8 |
| วัสดุซีล (Seals Material) | PTFE |
| วัสดุแอคชูเอเตอร์ (Actuator Material) | CF8 |
| ขนาดแอคชูเอเตอร์ (Actuator Size) | 40mm, 50mm, 63mm, 90mm, 125mm |
| ของไหลที่ใช้ได้ (Applicable Fluid) | น้ำ, แอลกอฮอล์, น้ำมัน, เชื้อเพลิง, ไอน้ำ, ก๊าซเฉื่อย หรือ ของเหลว, ตัวทำละลายอินทรีย์, กรด และ ด่าง (Water, Alcohol, Oil, Fuel, Steam, Neutral gas or liquid, Organic solvent, Acid and lye) |
| ความหนืดของไหล (Fluid Viscosity) | สูงสุด 600mm²/s |
| อุณหภูมิของไหล (Fluid Temperature) | -10°C — +180°C, +25°C — +220°C |
| อุณหภูมิแวดล้อม (Ambient Temperature) | -10°C — +80°C |
| ประเภทการควบคุม (Control Type) | ปกติปิด (Normally closed), ปกติเปิด (Normally open), ทำงานสองทาง (Double acting) |
| การเชื่อมต่อ (Connection) | เกลียว (BSP, BSPT, NPT), เชื่อม (Welded), หน้าแปลน (Flanged), ไตรแคลมป์ (Tri-clamp) |
