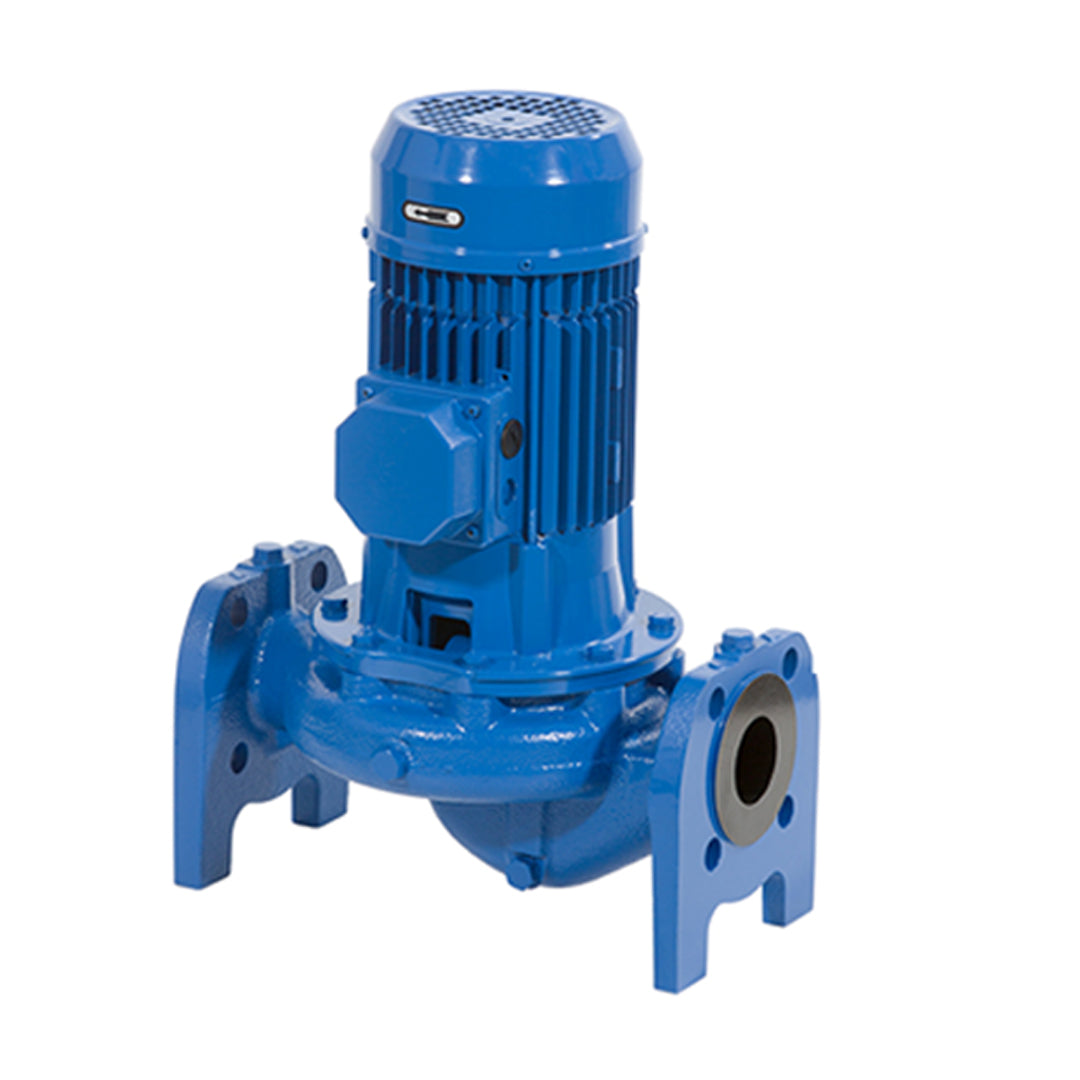

ปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 3ES 2 Pole 100-160/11

ปั๊มน้ำหอยโข่งชนิดอินไลน์ (In-line Centrifugal Pump) EBARA รุ่น 3E และ 3ES ได้รับการออกแบบเน้นการประหยัดพลังงาน (Energy-saving design) โดยใช้เทคโนโลยี 3D Inverse Design ในการออกแบบใบพัดเพื่อให้ได้ประสิทธิภาพสูงสุดและลดขนาดตัวปั๊มให้กะทัดรัด โครงสร้างเป็นแบบ Back Pull-out ช่วยให้สามารถถอดชุดมอเตอร์และใบพัดออกมาตรวจสอบหรือซ่อมบำรุงได้ง่ายโดยไม่ต้องรื้อถอนท่อดูดและท่อส่ง และไม่ต้องทำการตั้งศูนย์ (Alignment) ใหม่ เหมาะสำหรับงานระบบปรับอากาศ (HVAC), งานหมุนเวียนน้ำร้อน, ระบบส่งน้ำทั่วไป และงานในโรงงานอุตสาหกรรม

คุณสมบัติ

• ประหยัดพลังงาน: ดีไซน์ใบพัดและโถปั๊มให้มีประสิทธิภาพสูง ลดการใช้พลังงานมอเตอร์
• บำรุงรักษาง่าย (Easy Maintenance): โครงสร้างแบบ Back Pull-out ถอดชิ้นส่วนได้โดยไม่ต้องยุ่งกับระบบท่อ และไม่ต้องตั้งศูนย์แกนเพลา
• ทนทานสูง: ใช้ตลับลูกปืนแบบปิด (Shield Bearings) ที่ไม่ต้องเติมจาระบีตลอดอายุการใช้งาน
• มาตรฐานสากล: ขนาดมิติตัวปั๊มอ้างอิงมาตรฐาน EN733 และใช้ Mechanical Seal ตามมาตรฐาน EN12756

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำเกลือ (Brine) หรือน้ำผสมไกลคอล (ไม่เกิน 40%)
• อุณหภูมิของเหลว: -10 °C ถึง +120 °C
• แรงดันใช้งานสูงสุด: 16 bar (1.6 MPa) หรือ 10 bar (1.0 MPa) ขึ้นอยู่กับรุ่น
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (Cast Iron EN-GJL-250)
• วัสดุใบพัด (Impeller): รุ่น 32, 40, 50, 65 และ 80-100: สแตนเลส AISI 304
• วัสดุใบพัด (Impeller): รุ่น 80 อื่นๆ: สแตนเลส AISI 316
• วัสดุใบพัด (Impeller): รุ่น 100: สแตนเลส AISI 316L
• ซีลกันรั่ว: Mechanical Seal แบบ SiC/Carbon/EPDM เป็นมาตรฐาน (มีตัวเลือกอื่นสำหรับงานพิเศษ)

Model	Dimensions [ mm ]																Weight [ kgf ]
	Ø DN	Ø P	Ø K	S	L1	L2	H1	H2	H3	B1	B2	B3	G	I	n	A
32-125/0.75	32	76	100	18	280	140	79	116	427	115	103	139	0	160	4	140	27.8
40-160/1.5	40	84	110	18	320	160	68	130	465	127	127	148	18	180	4	150	32.5
40-160/2.2	40	84	110	18	320	160	68	130	465	127	127	148	18	180	4	150	36.6
40-200/3.0	40	84	110	18	340	170	100	142	548	146	146	155	15	196	4	150	53.6
40-200/4.0	40	84	110	18	340	170	100	142	570	146	146	171	15	225	4	150	55.1
40-200/7.5	40	84	110	18	340	170	100	165	650	146	146	194	14	248	4	150	86.3
50-100/0.75	50	99	125	20	280	140	75	125	432	125	108	139	0	160	4	165	27.8
50-125/1.5	50	99	125	20	340	170	115	130	512	124	105	148	0	180	4	165	30.3
50-125/2.2	50	99	125	20	340	170	115	130	512	124	105	148	0	180	4	165	38.8
50-160/3.0	50	99	125	20	340	170	115	142	563	134	126	155	18	196	4	165	62.4
50-160/4.0	50	99	125	20	340	170	115	257	585	134	126	171	18	225	4	165	48.6
50-200/5.5	50	99	125	20	440	220	115	165	642	148	141	198	0	248	4	165	127.7
50-200/7.5	50	99	125	20	440	220	115	165	642	148	141	198	0	248	4	165	76.6
50-200/11	50	99	125	20	440	220	115	198	811	148	141	238	0	317	4	165	127.7
65-100/0.75	65	118	145	20	340	170	82	118	432	115	100	139	0	160	4	185	32.0
65-100/1.1	65	118	145	20	340	170	82	118	432	115	100	139	0	160	4	185	32.0
65-100/1.5	65	118	145	20	340	170	82	130	479	115	100	148	0	180	4	185	30.6
65-125/2.2	65	118	145	20	360	180	105	130	502	136	126	148	18	180	4	185	36.2
65-125/3.0	65	118	145	20	360	180	105	142	553	136	126	155	18	196	4	185	42.4
65-125/4.0	65	118	145	20	360	180	105	142	575	136	126	171	18	225	4	185	51.0
65-160/5.5	65	118	145	20	360	180	105	165	632	141	141	198	0	248	4	185	75.3
65-160/7.5	65	118	145	20	360	180	105	165	632	141	141	198	0	248	4	185	97.5
65-200/9.2	65	118	145	20	475	237.5	125	165	692	151	141	198	0	248	4	185	130.2
65-200/11	65	118	145	20	475	237.5	125	198	821	151	141	238	0	317	4	185	130.2
65-200/15	65	118	145	20	475	237.5	125	198	821	151	141	238	0	317	4	185	166.3
80-100/1.5	80	132	160	22	360	175	97	138	502	134	108	148	0	180	8	200	36.4
80-100/2.2	80	132	160	22	360	175	97	138	502	134	108	148	0	180	8	200	40.0
80-160/9.2	80	132	160	22	440	220	115	165	682	146	141	198	0	248	8	200	109.2
80-160/11	80	132	160	22	440	220	115	198	811	146	141	238	0	317	8	200	108.0
80-160/15	80	132	160	22	440	220	115	208	821	146	141	238	0	317	8	200	144.1
80-200/18.5	80	132	160	22	500	250	115	208	865	160	141	238	0	317	8	200	160.3
80-200/22	80	132	160	22	500	250	115	208	900	160	141	268	0	360	8	200	198.8
100-160/11	100	156	180	24	550	275	140	222	860	173	141	238	0	317	8	230	144.7
100-160/15	100	156	180	24	550	275	140	222	860	173	141	238	0	317	8	230	155.9
100-160/18.5	100	156	180	24	550	275	140	222	904	173	141	238	0	317	8	230	150.1

ข้อมูลทางเทคนิค

• มอเตอร์: ไฟฟ้า 3 เฟส (TEFC), 2 Poles (~2900 rpm) หรือ 4 Poles (~1450 rpm)
• ระดับประสิทธิภาพมอเตอร์: IE2 สำหรับขนาด 0.37 - 0.55 kW
• ระดับประสิทธิภาพมอเตอร์: IE3 สำหรับขนาด 0.75 - 22 kW ขึ้นไป
• กำลังมอเตอร์: มีหลากหลายขนาดตั้งแต่ 0.37 kW ถึง 30 kW (ขึ้นอยู่กับรุ่นและรอบความเร็ว)
• ระบบไฟฟ้า: สูงสุด 4.0 kW: 230/400V ±10%, 50Hz
• ระบบไฟฟ้า: ตั้งแต่ 5.5 kW ขึ้นไป: 400/690V ±10%, 50Hz
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F (Temperature rise Class B)

เอกสารข้อมูล
