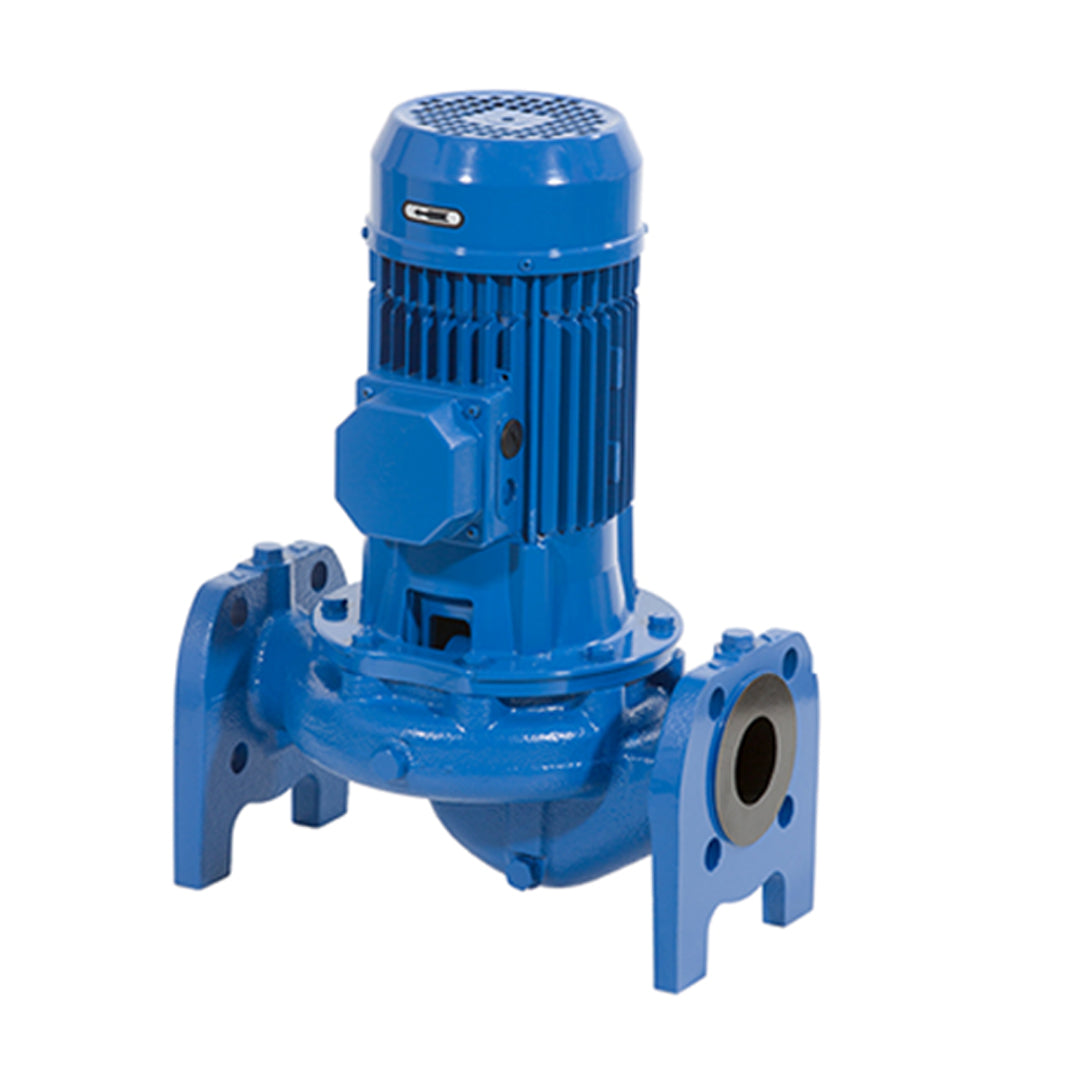

ปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 3E 2 Pole 80-100/1.5

ปั๊มน้ำหอยโข่งชนิดอินไลน์ (In-line Centrifugal Pump) EBARA รุ่น 3E และ 3ES ได้รับการออกแบบเน้นการประหยัดพลังงาน (Energy-saving design) โดยใช้เทคโนโลยี 3D Inverse Design ในการออกแบบใบพัดเพื่อให้ได้ประสิทธิภาพสูงสุดและลดขนาดตัวปั๊มให้กะทัดรัด โครงสร้างเป็นแบบ Back Pull-out ช่วยให้สามารถถอดชุดมอเตอร์และใบพัดออกมาตรวจสอบหรือซ่อมบำรุงได้ง่ายโดยไม่ต้องรื้อถอนท่อดูดและท่อส่ง และไม่ต้องทำการตั้งศูนย์ (Alignment) ใหม่ เหมาะสำหรับงานระบบปรับอากาศ (HVAC), งานหมุนเวียนน้ำร้อน, ระบบส่งน้ำทั่วไป และงานในโรงงานอุตสาหกรรม

คุณสมบัติ

• ประหยัดพลังงาน: ดีไซน์ใบพัดและโถปั๊มให้มีประสิทธิภาพสูง ลดการใช้พลังงานมอเตอร์
• บำรุงรักษาง่าย (Easy Maintenance): โครงสร้างแบบ Back Pull-out ถอดชิ้นส่วนได้โดยไม่ต้องยุ่งกับระบบท่อ และไม่ต้องตั้งศูนย์แกนเพลา
• ทนทานสูง: ใช้ตลับลูกปืนแบบปิด (Shield Bearings) ที่ไม่ต้องเติมจาระบีตลอดอายุการใช้งาน
• มาตรฐานสากล: ขนาดมิติตัวปั๊มอ้างอิงมาตรฐาน EN733 และใช้ Mechanical Seal ตามมาตรฐาน EN12756

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำเกลือ (Brine) หรือน้ำผสมไกลคอล (ไม่เกิน 40%)
• อุณหภูมิของเหลว: -10 °C ถึง +120 °C
• แรงดันใช้งานสูงสุด: 16 bar (1.6 MPa) หรือ 10 bar (1.0 MPa) ขึ้นอยู่กับรุ่น
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (Cast Iron EN-GJL-250)
• วัสดุใบพัด (Impeller): รุ่น 32, 40, 50, 65 และ 80-100: สแตนเลส AISI 304
• วัสดุใบพัด (Impeller): รุ่น 80 อื่นๆ: สแตนเลส AISI 316
• วัสดุใบพัด (Impeller): รุ่น 100: สแตนเลส AISI 316L
• ซีลกันรั่ว: Mechanical Seal แบบ SiC/Carbon/EPDM เป็นมาตรฐาน (มีตัวเลือกอื่นสำหรับงานพิเศษ)

Model	Dimensions [ mm ]																Weight [ kgf ]
	Ø DN	Ø P	Ø K	S	L1	L2	H1	H2	H3	B1	B2	B3	G	I	n	A
32-125/0.37	32	76	100	18	280	140	79	38	347	115	103	102	0	141	4	140	16.7
32-125/0.55	32	76	100	18	280	140	79	38	347	115	103	102	0	141	4	140	18.2
32-125/0.75	32	76	100	18	280	140	79	38	347	115	103	101	0	140	4	140	19.4
40-160/1.1	40	84	110	18	320	160	68	50	395	127	127	124	19	176	4	150	29.6
40-160/1.5	40	84	110	18	320	160	68	50	395	127	127	124	17	176	4	150	29.6
40-160/2.2	40	84	110	18	320	160	68	50	420	127	127	124	18	176	4	150	32.1
40-200/3.0	40	84	110	18	340	170	100	50	490	146	146	124	15	176	4	150	41.8
40-200/4.0	40	84	110	18	340	170	100	50	513	146	146	141	15	193	4	150	44.3
40-200/7.5	40	84	110	18	340	170	100	50	558	146	146	150	15	220	4	150	59.4
50-100/0.37	50	99	125	20	280	140	75	47	352	125	108	102	0	141	4	165	19.4
50-100/0.55	50	99	125	20	280	140	75	47	352	125	108	102	0	141	4	165	20.9
50-100/0.75	50	99	125	20	280	140	75	47	352	125	108	101	0	140	4	165	22.1
50-125/1.5	50	99	125	20	340	170	115	40	441	124	105	124	0	176	4	165	28.4
50-125/2.2	50	99	125	20	340	170	115	40	466	124	105	124	0	176	4	165	30.4
50-160/3.0	50	99	125	20	340	170	115	50	505	134	126	124	18	176	4	165	35.8
50-160/4.0	50	99	125	20	340	170	115	50	528	134	126	141	18	193	4	165	44.8
50-200/5.5	50	99	125	20	440	220	115	50	553	148	141	150	0	220	4	165	79.3
50-200/7.5	50	99	125	20	440	220	115	50	574	148	141	150	0	220	4	165	56.9
50-200/11	50	99	125	20	440	170	115	50	609	148	141	178	0	259	4	165	79.3
65-100/0.55	65	118	145	20	340	170	82	40	353	115	100	102	0	141	4	185	22.4
65-100/0.75	65	118	145	20	340	170	82	40	352	115	100	101	0	140	4	185	23.6
65-100/1.1	65	118	145	20	340	170	82	40	408	115	100	124	0	176	4	185	29.4
65-100/1.5	65	118	145	20	340	170	82	40	408	115	100	124	0	176	4	185	28.7
65-125/2.2	65	118	145	20	360	180	105	50	456	136	126	124	18	176	4	185	35.3
65-125/3.0	65	118	145	20	360	180	105	50	495	136	126	124	18	176	4	185	37.8
65-125/4.0	65	118	145	20	360	180	105	50	518	136	126	141	18	193	4	185	46.3
65-160/5.5	65	118	145	20	360	180	105	50	543	141	141	150	0	220	4	185	58.0
65-160/7.5	65	118	145	20	360	180	105	50	563	141	141	150	0	220	4	185	65.1
65-200/9.2	65	118	145	20	475	237.5	125	50	620	151	141	178	0	259	4	185	81.8
65-200/11	65	118	145	20	475	237.5	125	50	619	151	141	178	0	259	4	185	81.8
65-200/15	65	118	145	20	475	237.5	125	50	747	151	141	223	0	309	4	185	123.5
80-100/1.5	80	132	160	22	360	175	97	48	431	134	108	124	0	176	8	200	34.5
80-100/2.2	80	132	160	22	360	175	97	48	457	134	108	124	0	176	8	200	36.5
80-160/9.2	80	132	160	22	440	220	115	50	609	146	141	178	0	259	8	200	86.2
80-160/11	80	132	160	22	440	220	115	50	609	146	141	178	0	259	8	200	88.6
80-160/15	80	132	160	22	440	220	115	50	746	146	141	223	0	309	8	200	130.3
80-200/18.5	80	132	160	22	500	250	115	50	746	160	141	223	0	309	8	200	148.1
80-200/22	80	132	160	22	500	250	115	50	746	160	141	223	0	309	8	200	159.9
100-160/11	100	156	180	24	550	275	140	64	636	173	141	178	0	259	8	230	98.9
100-160/15	100	156	180	24	550	275	140	64	786	173	141	223	0	309	8	230	130.0
100-160/18.5	100	156	180	24	550	275	140	64	786	173	141	223	0	309	8	230	144.2

ข้อมูลทางเทคนิค

• มอเตอร์: ไฟฟ้า 3 เฟส (TEFC), 2 Poles (~2900 rpm) หรือ 4 Poles (~1450 rpm)
• ระดับประสิทธิภาพมอเตอร์: IE2 สำหรับขนาด 0.37 - 0.55 kW
• ระดับประสิทธิภาพมอเตอร์: IE3 สำหรับขนาด 0.75 - 22 kW ขึ้นไป
• กำลังมอเตอร์: มีหลากหลายขนาดตั้งแต่ 0.37 kW ถึง 30 kW (ขึ้นอยู่กับรุ่นและรอบความเร็ว)
• ระบบไฟฟ้า: สูงสุด 4.0 kW: 230/400V ±10%, 50Hz
• ระบบไฟฟ้า: ตั้งแต่ 5.5 kW ขึ้นไป: 400/690V ±10%, 50Hz
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F (Temperature rise Class B)
