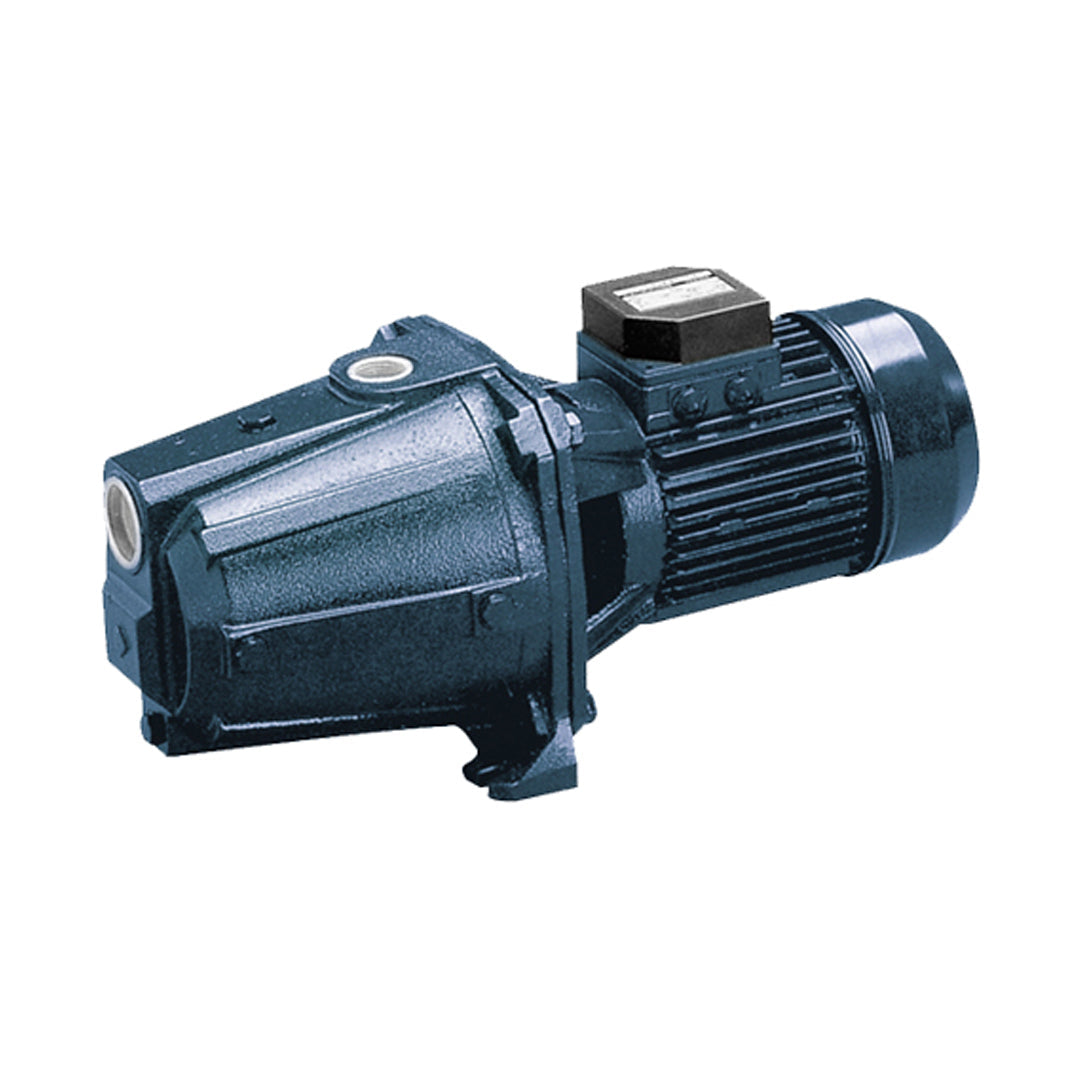

ปั๊มหอยโข่ง ชนิด Self Priming Self-Priming Jet Pumps Ebara code AGC 1.50 T

ปั๊มน้ำหอยโข่ง EBARA รุ่น AGA และ AGC เป็นปั๊มชนิดล่อน้ำได้ด้วยตัวเอง (Self-priming Centrifugal Pump) ที่ติดตั้งชุด Ejector และ Diffuser ภายในตัวปั๊ม ช่วยให้มีแรงดูดที่ดีเยี่ยม ตัวเรือนปั๊มผลิตจากเหล็กหล่อ (Cast Iron) แข็งแรงทนทาน เหมาะสำหรับการสูบน้ำสะอาดในงานทั่วไป งานเพิ่มแรงดันน้ำในที่พักอาศัย งานสวน งานล้างรถ หรือการสูบน้ำจากบ่อตื้น

คุณสมบัติ

• ระบบ Self-priming: มีชุด Venturi และ Ejector ภายใน ช่วยให้ดูดน้ำได้เองและดูดได้ลึก (สูงสุด 8 เมตร)
• วัสดุใบพัดหลากหลาย: รุ่น AGA 0.60 - 1.00: ใบพัดทำจาก Technopolymer (PPE+PS reinforced with glass fibre)
• วัสดุใบพัดหลากหลาย: รุ่น AGA 1.50 - 3.00 และ AGC 1.50 - 3.00: ใบพัดทำจากทองเหลือง (Brass)
• ความทนทาน: ตัวเรือน (Casing) ทำจากเหล็กหล่อ และเพลา (Shaft) ส่วนที่สัมผัสน้ำทำจากสแตนเลส (AISI 304 หรือ AISI 303 ขึ้นอยู่กับรุ่น)
• มอเตอร์ประสิทธิภาพสูง: มีให้เลือกทั้งแบบไฟ 1 เฟส และ 3 เฟส พร้อมระบบป้องกันมอเตอร์ร้อนเกิน (Overload protection) ในรุ่น 1 เฟส

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean water)
• อุณหภูมิของเหลว: ต่ำสุด +5 °C / สูงสุด +45 °C
• แรงดันใช้งานสูงสุด (Max Working Pressure): รุ่น AGA 0.60 - 1.00: 0.6 MPa (6 bar)
• แรงดันใช้งานสูงสุด (Max Working Pressure): รุ่น AGA 1.50 - 3.00 และ AGC ทุกรุ่น: 1.0 MPa (10 bar)
• ระยะดูดลึกสูงสุด: 8 เมตร
• ขนาดท่อดูด (Suction): รุ่น AGA 0.60 - 1.00: เกลียว G 1 นิ้ว
• ขนาดท่อดูด (Suction): รุ่น AGA 1.50 - 3.00 และ AGC ทุกรุ่น: เกลียว G 1-1/2 นิ้ว
• ขนาดท่อส่ง (Discharge): เกลียว G 1 นิ้ว (ทุกรุ่น)
• ซีลกันรั่ว: Mechanical Seal (Ceramic/Carbon/NBR)

Pump type	Dimensions [mm]																				Weight [kgf]
	A	B	C	D	E	F	H	H1	H2	[3~] H3	[1~] H4	M	N	N1	R	[1~] T	[3~] V	W	S	DNA
AGA 0.60 M	180	405	195	10.3	127	9	185	152	33	-	199	40	140	180	128.5	PG11	-	11.8	9.5	G 1	12.5
AGA 0.60 T	180	405	195	10.3	127	9	185	152	33	197.5	-	40	140	180	128.5	-	PG11	11.8	9.5	G 1	12.8
AGA 0.75 M	180	405	195	10.3	127	9	185	152	33	-	199	40	140	180	128.5	PG11	-	11.8	9.5	G 1	14
AGA 0.75 T	180	405	195	10.3	127	9	185	152	33	197.5	-	40	140	180	128.5	-	PG11	11.8	9.5	G 1	12.4
AGA 1.00 M	180	405	195	10.3	127	9	185	152	33	-	199	40	140	180	128.5	PG11	-	11.8	9.5	G 1	14.5
AGA 1.00 T	180	405	195	10.3	127	9	185	152	33	197.5	-	40	140	180	128.5	-	M16x1.5	11.8	9.5	G 1	14.8
AGA 1.50 M	220	520	244	10	157	10	223	170	53	-	247	48	175	220	167.5	PG13.5	-	15.5	9	G 1 1/2	29
AGA 1.50 T	220	520	244	10	157	10	223	170	53	229	-	48	175	220	167.5	-	M20x1.5	15.5	9	G 1 1/2	26.5
AGA 2.00 M	220	520	244	10	157	10	223	170	53	-	247	48	175	220	167.5	PG13.5	-	15.5	9	G 1 1/2	29
AGA 2.00 T	220	520	244	10	157	10	223	170	53	229	-	48	175	220	167.5	-	M20x1.5	15.5	9	G 1 1/2	28.6
AGA 3.00 T	220	521	244	10	157	10	223	170	53	229	-	48	175	220	167.5	-	M20x1.5	15.5	9	G 1 1/2	29.9
AGC 1.50 M	220	520	244	10	157	10	223	170	53	-	247	48	175	220	167.5	PG13.5	-	15.5	9	G 1 1/2	29
AGC 1.50 T	220	520	244	10	157	10	223	170	53	229	-	48	175	220	167.5	-	M20x1.5	15.5	9	G 1 1/2	28.3
AGC 2.00 M	220	520	244	10	157	10	223	170	53	-	247	48	175	220	167.5	PG13.5	-	15.5	9	G 1 1/2	29
AGC 2.00 T	220	521	244	10	157	10	223	170	53	229	-	48	175	220	167.5	-	M20x1.5	15.5	9	G 1 1/2	29.5
AGC 3.00 T	220	521	244	10	157	10	223	170	53	229	-	48	175	220	167.5	-	M20x1.5	15.5	9	G 1 1/2	29.9

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: มีตั้งแต่ 0.44 kW ถึง 2.2 kW (สำหรับ 1 เฟส) และถึง 3.0 kW (สำหรับ 3 เฟส)
• ระบบไฟฟ้า: 1 เฟส: 230V ±10%, 50Hz
• ระบบไฟฟ้า: 3 เฟส: 230/400V ±10%, 50Hz
• ความเร็วรอบ: ประมาณ 2800 รอบต่อนาที (2 Poles)
• มาตรฐานการป้องกัน: IP 44
• ระดับฉนวน: Class F
• ระดับประสิทธิภาพ (Efficiency Level): IE2 (สำหรับบางรุ่น) และ IE3 (สำหรับรุ่น 3 เฟสส่วนใหญ่)
