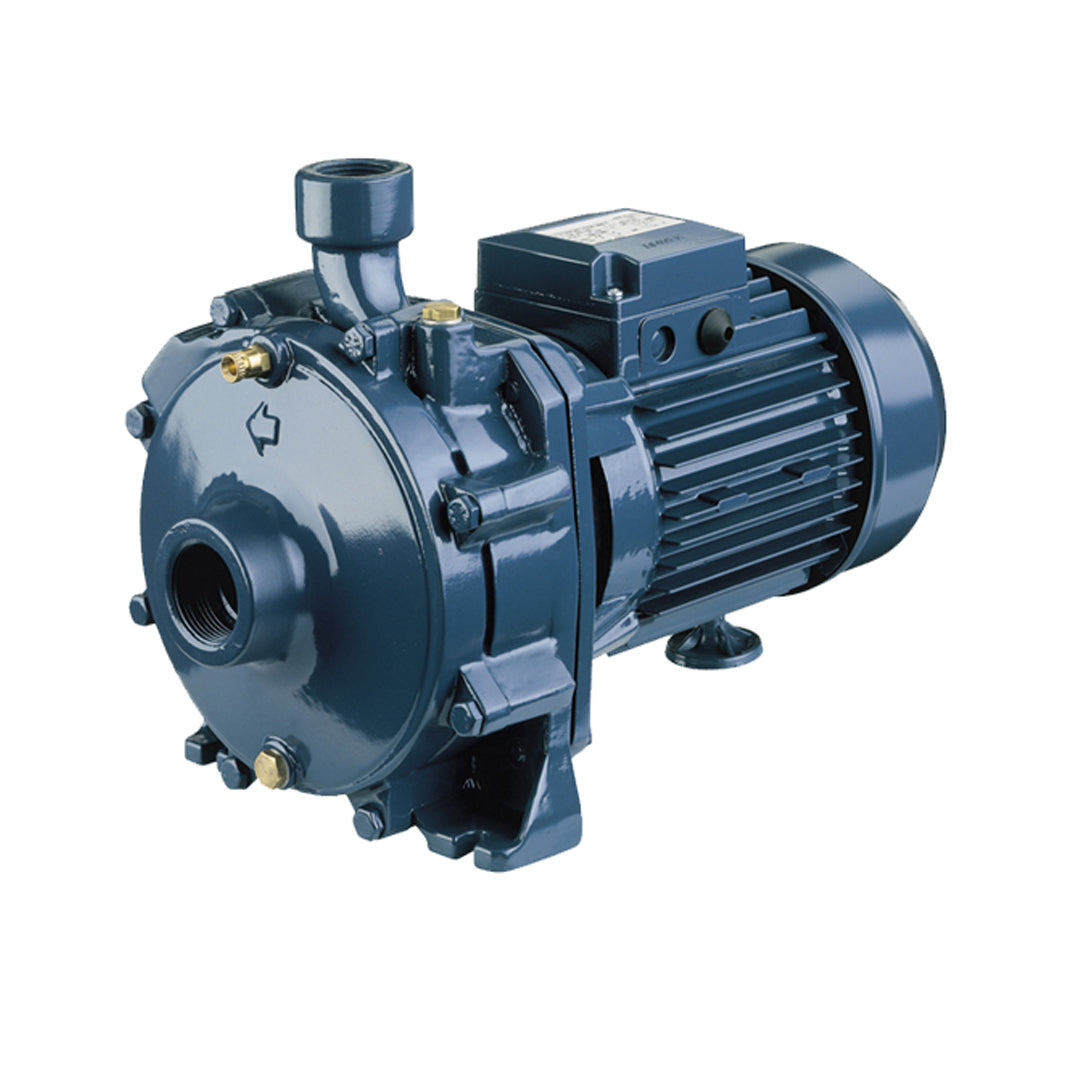

ปั๊มหอยโข่ง ชนิดใบพัดคู่ Centrifugal Pump EBARA code CDA 0.75T

ปั๊มน้ำหอยโข่ง EBARA รุ่น CDA เป็นปั๊มชนิดใบพัดคู่ (Twin Impeller Centrifugal Pump) ที่ออกแบบมาเพื่อให้ได้แรงดันส่ง (Head) ที่สูงกว่าปั๊มใบพัดเดี่ยวทั่วไป โครงสร้างตัวเรือนทำจากเหล็กหล่อที่มีความแข็งแรงทนทาน เหมาะสำหรับงานที่ต้องการแรงดันน้ำสูง เช่น การสูบน้ำเข้าถังเก็บที่สูง ระบบบูสเตอร์ปั๊ม (Booster) งานชลประทาน หรือการสูบน้ำสะอาดทั่วไปในงานอุตสาหกรรม

คุณสมบัติ

• ระบบใบพัดคู่ (Twin Impeller): ช่วยสร้างแรงดันน้ำได้สูง รองรับการส่งน้ำระยะไกลหรือขึ้นที่สูงได้ดีเยี่ยม
• โครงสร้างแข็งแรง: ตัวเรือนปั๊ม (Casing) ผลิตจากเหล็กหล่อ (Cast Iron) ทนทานต่อการใช้งาน
• วัสดุใบพัดแบ่งตามรุ่น: รุ่น CDA 0.75 - 1.00 ใช้ใบพัดเรซินเสริมใยแก้ว (PPE+PS glass fibre reinforced)
• วัสดุใบพัดแบ่งตามรุ่น: รุ่น CDA 1.50 - 5.50 ใช้ใบพัดทองเหลือง (Brass) เพื่อความทนทานในงานหนัก
• ซีลกันรั่ว: ใช้ Mechanical Seal แบบ Ceramic/Carbon/NBR ป้องกันการรั่วซึมได้ดี

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean water)
• อุณหภูมิของเหลว: รุ่น CDA 0.75 - 1.00: สูงสุด +40 °C
• อุณหภูมิของเหลว: รุ่น CDA 1.50 - 5.50: สูงสุด +90 °C
• แรงดันใช้งานสูงสุด (Max Working Pressure): รุ่น CDA 0.75 - 1.00: 0.6 MPa (6 bar)
• แรงดันใช้งานสูงสุด (Max Working Pressure): รุ่น CDA 1.50 - 5.50: 1.0 MPa (10 bar)
• ขนาดท่อดูด (Suction): G 1 นิ้ว, G 1-1/4 นิ้ว หรือ G 1-1/2 นิ้ว (ขึ้นอยู่กับรุ่น)
• ขนาดท่อส่ง (Discharge): G 1 นิ้ว หรือ G 1-1/4 นิ้ว (ขึ้นอยู่กับรุ่น)

Pump type	Dimensions mm																						Weight [kgf]
	A	B	C	D	E	F	H	H1	H2	H3	H4	M	M1	N	N1	R	T	V	W	S	DNA	DNM
CDA 0.75M	183	336,3	179,8	8,3	73	9	227	97	130	-	198,0	42	40	140	180	57,5	PG11	-	6,8	9,5	G 1	G 1	15
CDA 0.75T	183	336,3	179,8	8,3	73	9	227	97	130	197,5	-	42	40	140	180	57,5	-	M16x1.5	6,8	9,5	G 1	G 1	14,1
CDA 1.00M	183	358,0	179,8	8,3	73	9	227	97	130	-	198,0	42	40	140	180	57,5	PG11	-	6,8	9,5	G 1	G 1	16,5
CDA 1.00T	183	336,3	179,8	8,3	73	9	227	97	130	197,5	-	42	40	140	180	57,5	-	M16x1.5	6,8	9,5	G 1	G 1	15
CDA 1.50M	209	420,0	218,3	8,3	86	9	265	110	155	-	242,0	48	40	155	195	65,5	PG13.5	-	12,3	9,5	G 1 1/4	G 1	28,5
CDA 1.50T	194	419,8	218,3	8,3	86	9	265	110	155	224,0	-	48	40	155	195	65,5	-	M20x1.5	12,3	9,5	G 1 1/4	G 1	25,8
CDA 2.00M	209	423,0	218,3	8,3	86	9	265	110	155	-	242,0	48	40	155	195	65,5	PG13.5	-	12,3	9,5	G 1 1/4	G 1	28,5
CDA 2.00T	194	421	218,3	8,3	86	9	265	110	155	224	-	48	40	155	195	65,5	-	M20x1.5	12,3	9,5	G 1 1/4	G 1	28
CDA 3.00T	194	423,3	218,3	8,3	86	9	265	110	155	224	-	48	40	155	195	65,5	-	M20x1.5	12,3	9,5	G 1 1/4	G 1	26,7
CDA 4.00T	228	494,5	262,5	12,0	95,5	12	308,5	133,5	175	259,5	-	57	50	180	230	71,5	-	M20x1.5	12	12	G 1 1/2	G 1 1/4	46,8
CDA 5.50T	228	508	225,3	12,0	95,5	12	308,5	133,5	175	264,5	-	57	50	180	230	71,5	-	M20x1.5	12	12	G 1 1/2	G 1 1/4	52

ข้อมูลทางเทคนิค

• รุ่น CDA 0.75 M (ไฟ 1 เฟส): กำลัง 0.75 kW (1.0 HP)
• รุ่น CDA 1.00 M (ไฟ 1 เฟส): กำลัง 0.9 kW (1.2 HP)
• รุ่น CDA 0.75 T (ไฟ 3 เฟส): กำลัง 0.55 kW (0.75 HP)
• รุ่น CDA 1.00 T (ไฟ 3 เฟส): กำลัง 0.75 kW (1.0 HP)
• รุ่น CDA 1.50 T (ไฟ 3 เฟส): กำลัง 1.1 kW (1.5 HP)
• รุ่น CDA 2.00 T (ไฟ 3 เฟส): กำลัง 1.5 kW (2.0 HP)
• รุ่น CDA 3.00 T (ไฟ 3 เฟส): กำลัง 2.2 kW (3.0 HP)
• รุ่น CDA 4.00 T (ไฟ 3 เฟส): กำลัง 3.0 kW (4.0 HP)
• รุ่น CDA 5.50 T (ไฟ 3 เฟส): กำลัง 4.0 kW (5.5 HP)
• มอเตอร์: 2 Poles (ความเร็วรอบประมาณ 2850 รอบต่อนาที), มาตรฐาน IP44, ฉนวน Class F

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดใบพัดคู่ Centrifugal Pump EBARA code CDA 0.75T Data sheet
