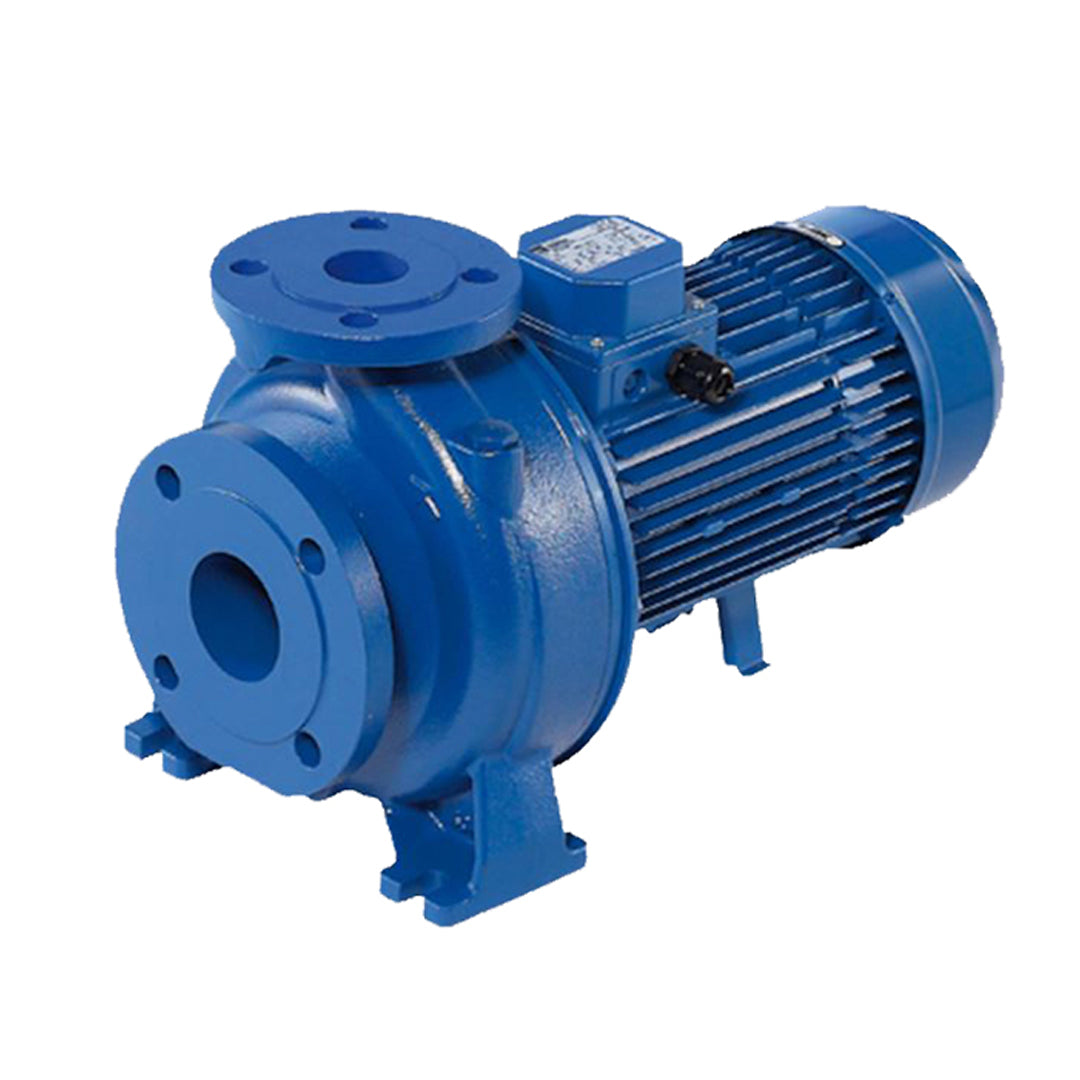

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 3,000 รอบ/นาที) Centrifugal Pump EBARA code 3D 50-200/15

ปั๊มน้ำหอยโข่ง EBARA รุ่น 3D Series (2 Poles) เป็นปั๊มอุตสาหกรรมแบบใบพัดคู่ (Double Impeller) ที่ออกแบบมาเพื่อให้แรงดันสูงและประสิทธิภาพการสูบที่เสถียร เหมาะสำหรับการสูบน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง ใช้งานได้ดีกับระบบส่งน้ำแรงดันสูง ระบบอุตสาหกรรม ระบบปรับอากาศ (HVAC) และระบบหล่อเย็น ตัวปั๊มผลิตจากวัสดุคุณภาพสูง แข็งแรง ทนทาน รองรับการทำงานต่อเนื่องในสภาพงานหนัก

คุณสมบัติ

• ปั๊มหอยโข่งแบบใบพัดคู่ (Double Closed Impeller) ให้แรงดันสูง
• มอเตอร์แบบ 2 Pole ความเร็วรอบสูง ให้สมรรถนะการทำงานดี
• โครงสร้างแข็งแรง เหมาะกับงานอุตสาหกรรม
• ตัวเรือนและใบพัดผลิตจาก Stainless Steel AISI 304 / 316L
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึม
• หน้าแปลนมาตรฐานอุตสาหกรรม ติดตั้งง่าย
• รองรับการใช้งานต่อเนื่อง (Continuous Duty)
• ผ่านมาตรฐานการทดสอบ ISO 9906

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ช่วงอุณหภูมิของเหลว: ต่ำสุด -10 °C
• ช่วงอุณหภูมิของเหลว: สูงสุด +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 1 MPa
• ประเภทใบพัด: Double Closed Centrifugal Impeller
• ความเร็วรอบ: ประมาณ 2,900 รอบ/นาที
• ขนาดปั๊ม: DN32 – DN80 (ขึ้นกับรุ่น)
• มาตรฐานหน้าแปลน: EN 1092-1
• มาตรฐานการทดสอบสมรรถนะ: ISO 9906:2012 – Grade 3B

Model	Dimensions [ mm ]																																					Weight [ kgf ]
	Ø DN1	Ø P1	Ø K1	Ø D1	S1	Ø DN2	Ø P2	Ø K2	Ø D2	S2	H	H1	H2	H3	Fig.	R	W	M	N1	N2	T	E	A	A1	A2	B	C	L	L1	L2	L3	L4	D	F	S	V1	V2
50-200/15	65	122	145	185	20	50	102	125	165	20	360	160	200	223	2	100	70	100	212	265	50	10	296	154,5	141,5	723	190,5	254	254	318	64	304	-	-	-	PG 21	PG 21	124,1
65-160/15	80	138	160	200	22	65	122	145	185	20	360	160	200	223	2	100	95	125	212	280	65	12	296	154,5	141,5	732	199,5	254	254	318	64	304	-	-	-	PG 21	PG 21	129,1
65-200/15	80	138	160	200	22	65	122	145	185	20	405	180	225	223	1	100	95	125	250	320	65	12	312	154,5	157,5	732	-	-	254	314	60	345	499,5	20	20	PG 21	PG 21	129,1
65-200/18.5	80	138	160	200	22	65	122	145	185	20	405	180	225	223	1	100	95	125	250	320	65	12	312	154,5	157,5	732	-	-	254	314	60	345	499,5	20	20	PG 21	PG 21	146,3
65-200/22	80	138	160	200	22	65	122	145	185	20	405	180	225	223	1	100	95	125	250	320	65	12	312	154,5	157,5	732	-	-	254	314	60	345	499,5	20	20	PG 21	PG 21	158

ข้อมูลทางเทคนิค

• ประเภทมอเตอร์: มอเตอร์ไฟฟ้า 3 เฟส
• กำลังมอเตอร์: ประมาณ 1.5 – 75 kW
• แรงดันไฟฟ้า: 230/400V หรือ 400/690V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ระดับประสิทธิภาพมอเตอร์: IE3
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F
• ตลับลูกปืน: Ball Bearing แบบปิดผนึก
• ระดับเสียงขณะทำงาน: เหมาะสำหรับงานอุตสาหกรรมแรงดันสูง

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 3,000 รอบ/นาที) Centrifugal Pump EBARA code 3D 50-200/15 Data sheet
