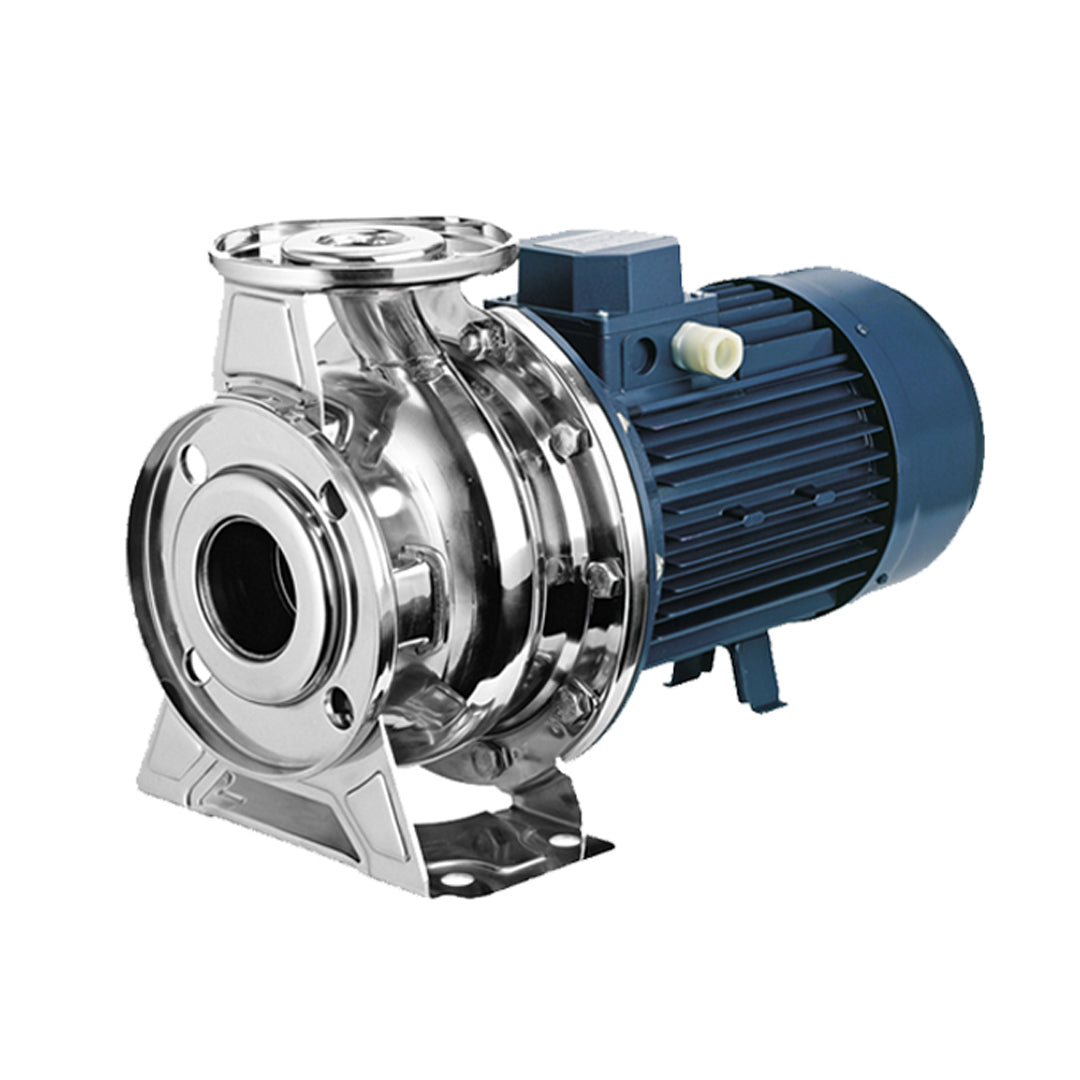

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3M4 80-200/4R

ปั๊มน้ำหอยโข่ง EBARA 3 SERIES รุ่น 4 Poles เป็นปั๊มอุตสาหกรรมแบบเพลาแนวนอนที่ออกแบบมาเพื่อการทำงานต่อเนื่องและมีความเสถียรสูง ด้วยความเร็วรอบต่ำกว่าแบบ 2 Pole ช่วยลดการสึกหรอและเสียงขณะทำงาน เหมาะสำหรับการสูบน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง ใช้งานได้ดีกับระบบน้ำอุตสาหกรรม ระบบปรับอากาศ (HVAC) ระบบหล่อเย็น และงานระบบอาคารที่ต้องการความทนทานและอายุการใช้งานยาวนาน

คุณสมบัติ

• ปั๊มหอยโข่งแบบใบพัดปิด (Closed Centrifugal Impeller)
• มอเตอร์แบบ 4 Pole ให้ความเร็วรอบต่ำ เสถียร และลดการสึกหรอ
• เหมาะสำหรับการใช้งานต่อเนื่องระยะยาว
• ตัวเรือนและใบพัดผลิตจาก Stainless Steel AISI 304 / 316L
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึม
• หน้าแปลนมาตรฐานอุตสาหกรรม ติดตั้งและบำรุงรักษาง่าย
• มีหลายรุ่นให้เลือกตามอัตราการไหลและแรงส่ง
• ผ่านมาตรฐานการทดสอบสมรรถนะ ISO 9906

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ช่วงอุณหภูมิของเหลว: ต่ำสุด -10 °C
• ช่วงอุณหภูมิของเหลว: สูงสุด +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 1 MPa
• ประเภทใบพัด: ใบพัดปิดแบบ Centrifugal
• ความเร็วรอบ: ประมาณ 1,450 รอบ/นาที (4 Poles)
• ขนาดปั๊ม: DN32 – DN100 (ขึ้นกับรุ่น)
• มาตรฐานหน้าแปลน: EN 1092-1
• มาตรฐานการทดสอบ: ISO 9906:2012 – Grade 3B

Pump type	Dimensions [mm]																												Weight [kgf]
	DN1	P1	K1	D1	S1	DN2	P2	D2	S2	H	H1	H2	H3	H4	R	W	N1	N2	M	M1	A1	A2	B	C	G	D3	V1	V2
65-250/4	80	135	160	200	22	65 Fig. 1	120	185	20	450	200	250	150	15	100	120	280	360	160	80	175	182	559	295	220	19	PG13.5	PG16	81
65-250/5.5	80	135	160	200	22	65 Fig. 1	120	185	20	450	200	250	178	15	100	120	280	360	160	80	175	182	612	376	259	19	PG13.5	PG21	96
80-160/1.5	100	155	180	225	24	80 Fig. 2	135	200	22	405	180	225	124	13	125	95	250	320	125	65	147	173	516	244÷255	176	15	-	PG13.5	53
80-160/2.2R	100	155	180	225	24	80 Fig. 2	135	200	22	405	180	225	141	13	125	95	250	320	125	65	147	173	499	253	193	15	-	PG16	53
80-160/2.2	100	155	180	225	24	80 Fig. 2	135	200	22	405	180	225	141	13	125	95	250	320	125	65	147	173	499	253	193	15	-	PG16	53
80-200/3	100	155	180	225	24	80 Fig. 2	135	200	22	430	180	250	141	13	125	95	280	345	125	65	175	182	561	275	193	15	-	PG16	73
80-200/4R	100	155	180	225	24	80 Fig. 2	135	200	22	430	180	250	150	13	125	95	280	345	125	65	175	182	584	295	220	15	PG13.5	PG16	80
80-200/4	100	155	180	225	24	80 Fig. 2	135	200	22	430	180	250	150	13	125	95	280	345	125	65	175	182	584	295	220	15	PG13.5	PG16	81
80-250/5.5R	100	155	180	225	24	80 Fig. 2	135	200	22	480	200	280	178	15	125	120	315	400	160	80	175	192	637	376	259	19	PG13.5	PG21	94
80-250/5.5	100	155	180	225	24	80 Fig. 2	135	200	22	480	200	280	178	15	125	120	315	400	160	80	175	192	637	376	259	19	PG13.5	PG21	95

ข้อมูลทางเทคนิค

• ประเภทมอเตอร์: มอเตอร์ไฟฟ้า 3 เฟส
• กำลังมอเตอร์: ประมาณ 1.1 – 45 kW
• แรงดันไฟฟ้า: 230/400V หรือ 400/690V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ระดับประสิทธิภาพมอเตอร์: IE3
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F
• ตลับลูกปืน: Ball Bearing แบบปิดผนึก
• ระดับเสียงขณะทำงาน: ต่ำกว่าแบบ 2 Pole เหมาะกับงานที่ต้องการความเงียบและเสถียร

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3M4 80-200/4R Data sheet
