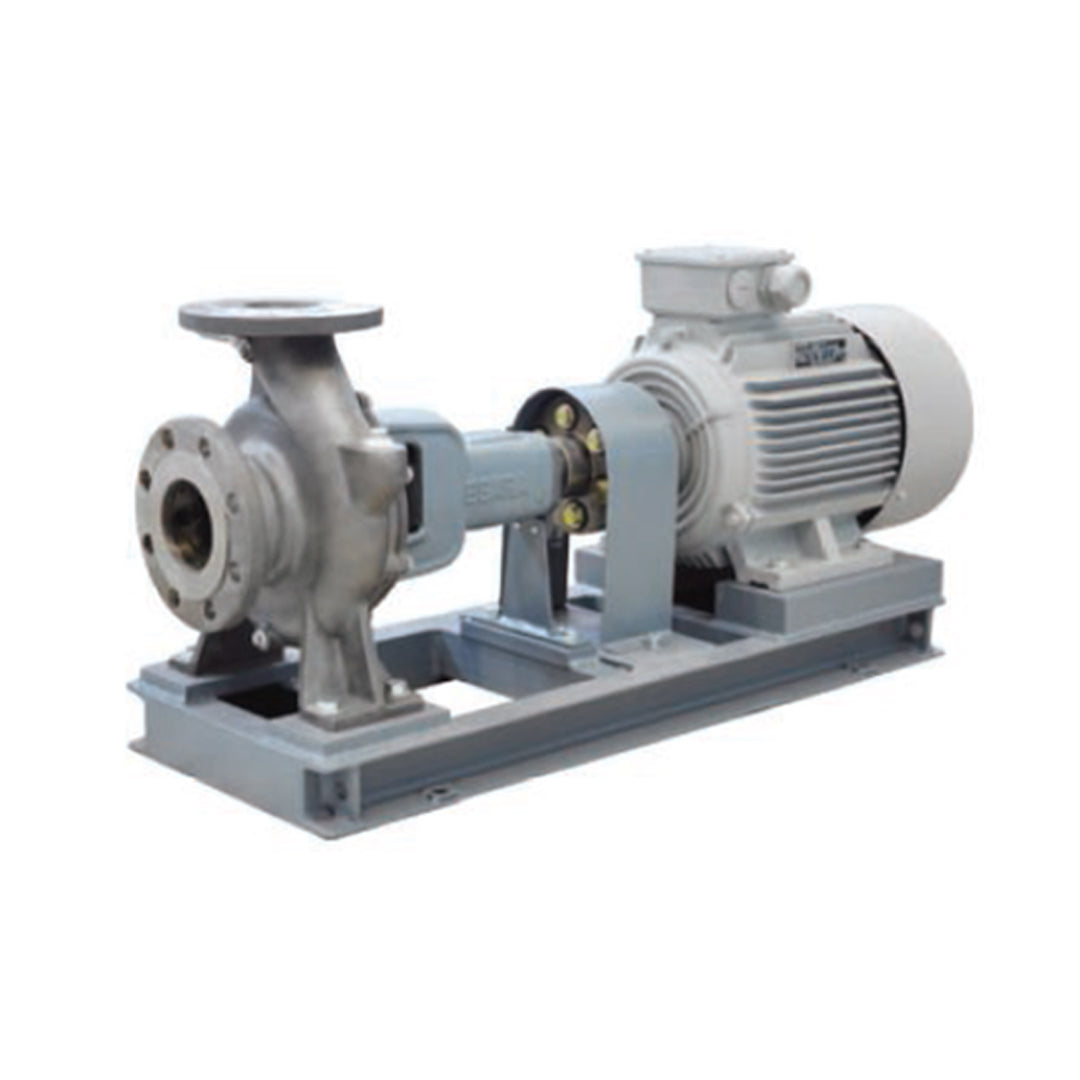

ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 65x50FSS2GC

ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 65x50FSS2GC

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBARA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
220,946.00 ฿
220,946.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 65x50FSS2GC

ปั๊มน้ำหอยโข่งสแตนเลส EBARA รุ่น FSSC เป็นปั๊มแบบ End Suction Volute Pump ที่ผลิตจากสแตนเลสสตีลเกรด SCS13 (เทียบเท่า SUS304) ทั้งตัวเรือนและใบพัด ออกแบบมาเพื่อรองรับงานหนักในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมเคมี โรงกลั่นน้ำมัน โรงงานปิโตรเคมี และระบบจ่ายน้ำทั่วไป โดดเด่นด้วยความทนทานต่อการกัดกร่อนและโครงสร้างที่แข็งแรง มั่นคง รองรับแรงดันใช้งานได้สูง

คุณสมบัติ

  • บำรุงรักษาง่าย (Easy Maintenance): ด้วยระบบ BPO (Back Pull Out) ทำให้สามารถถอดชุดชิ้นส่วนหมุน (Rotating elements) ออกมาซ่อมบำรุงได้โดยไม่ต้องถอดท่อดูดและท่อส่ง
  • โครงสร้างมั่นคง: ออกแบบท่อส่งให้อยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนปั๊ม (Foot support under casing) ช่วยให้ทนทานต่อการเยื้องศูนย์และการบิดตัวจากน้ำหนักท่อ
  • วัสดุสแตนเลส: ตัวเรือนและใบพัดผลิตจากสแตนเลส SCS13 ซึ่งทนทานต่อสนิมและการกัดกร่อนได้ดี

ข้อมูลจำเพาะ

  • ประเภทของเหลว: น้ำสะอาด, น้ำอุตสาหกรรม, น้ำแม่น้ำ
  • อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส (สามารถรองรับได้ถึง 100 องศาเซลเซียส)
  • แรงดันใช้งานสูงสุด (Max Working Pressure): 16 bar (1.6 MPa)
  • แรงดันทดสอบ (Hydrostatic Test Pressure): 24 bar (2.4 MPa)
  • หน้าแปลน (Flange): JIS 16K RF (ทั้งด้านดูดและด้านส่ง)
  • วัสดุตัวเรือน (Casing): สแตนเลส SCS13
  • วัสดุใบพัด (Impeller): สแตนเลส SCS13 (แบบปิด - Enclosed)
  • วัสดุเพลา (Shaft): สแตนเลส SUS304
  • ซีลกันรั่ว: Mechanical Seal
belt
Model Output
kW		 Size Pump Motor Common Base Total size
SA DA A B D Wt
kg		 Frame MR MA Hm Z-K Wt
kg		 BC BJ BL BM BM1 BN BY BW N-Fd Wt
kg		 T L Wt
kg
32x32FSS2FC 0.37 32 32 65 280 140 17 71M 120 120 137 M25X1.5+M16X1.5 11 192 35 550 350 - 100 220 250 4-ø15 20 3 588 50
32x32FSS2FC 0.75 32 32 65 280 140 17 80M 140 148 142 M25X1.5+M16X1.5 15.5 192 35 570 370 - 100 220 250 4-ø15 20 3 636 55
32x32FSS2GC 1.5 32 32 80 280 160 17 90S 156 160 152 M25X1.5+M16X1.5 20 212 55 615 375 - 120 235 270 4-ø15 23 3 679 63
32x32FSS2GC 2.2 32 32 80 280 160 17 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 615 375 - 120 235 270 4-ø15 23 3 704 66
40x32FSS2FC 0.37 40 32 65 280 140 19 71M 120 120 137 M25X1.5+M16X1.5 11 192 35 550 350 - 100 220 250 4-ø15 20 3 598 53
40x32FSS2FC 0.75 40 32 65 280 140 19 80M 140 148 142 M25X1.5+M16X1.5 15.5 192 35 570 370 - 100 220 250 4-ø15 20 3 636 57
40x32FSS2GC 1.5 40 32 80 280 160 23 90S 156 160 152 M25X1.5+M16X1.5 20 212 55 615 375 - 120 235 270 4-ø15 23 3 679 69
40x32FSS2GC 2.2 40 32 80 280 160 23 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 615 375 - 120 235 270 4-ø15 23 3 704 72
50x40FSS2EC 0.75 50 40 80 280 140 20 80M 140 148 142 M25X1.5+M16X1.5 15.5 192 35 570 370 - 100 220 250 4-ø15 20 3 651 58
50x40FSS2FC 1.5 50 40 80 280 140 20 90S 156 160 152 M25X1.5+M16X1.5 20 192 35 590 390 - 100 235 270 4-ø15 23 3 679 66
50x40FSS2GC 2.2 50 40 80 280 160 24 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 615 375 - 120 235 270 4-ø15 23 3 704 74
50x40FSS2HC 4 50 40 80 360 180 30 112M 200 193.5 188.5 2-M32X1.5 40 240 55 740 500 - 120 280 310 4-ø15 28 3 836.5 103
50x40FSS2HC 5.5 50 40 80 360 180 30 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 923 132
65x50FSS2EC 1.5 65 50 80 280 140 23 90S 156 160 152 M25X1.5+M16X1.5 20 192 35 590 390 - 100 235 270 4-ø15 23 3 679 69
65x50FSS2FC 2.2 65 50 80 360 140 24 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 192 55 695 455 - 120 220 250 4-ø15 22 3 784 72
65x50FSS2GC 4 65 50 80 360 160 27 112M 200 193.5 188.5 2-M32X1.5 40 212 55 735 495 - 120 250 280 4-ø15 27 3 836.5 99
65x50FSS2HC 4 65 50 100 360 180 33 112M 200 193.5 188.5 2-M32X1.5 40 240 55 740 500 - 120 280 310 4-ø15 28 3 856.5 106
65x50FSS2HC 5.5 65 50 100 360 180 33 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 135
65x50FSS2HC 7.5 65 50 100 360 180 33 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 142
65x50FSS2JC 11 65 50 100 360 225 40 160M 323 291 255 2-M40X1.5 96 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1077 201
65x50FSS2JC 15 65 50 100 360 225 40 160M 323 291 255 2-M40X1.5 106 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1077 211
80x65FSS2FC 2.2 80 65 100 360 160 28 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 700 460 - 120 250 280 4-ø15 24 3 804 79
80x65FSS2FC 4 80 65 100 360 160 28 112M 200 193.5 188.5 2-M32X1.5 40 212 55 735 495 - 120 250 280 4-ø15 27 3 856.5 100
80x65FSS2GC 5.5 80 65 100 360 180 32 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 134
80x65FSS2GC 7.5 80 65 100 360 180 32 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 141
80x65FSS2HC 11 80 65 100 360 200 37 160M 323 291 255 2-M40X1.5 96 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 184
80x65FSS2HC 15 80 65 100 360 200 37 160M 323 291 255 2-M40X1.5 106 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 195
80x65FSS2JC 18.5 80 65 100 360 225 60 160L 345 329 255 2-M40X1.5 125 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1137 252
80x65FSS2JC 22 80 65 100 360 225 60 180M 351.5 331.5 270 2-M40X1.5 152 280 82.5 980 660 - 160 390 420 4-ø15 49 3 1146 274
100x65FSS2KC 55 100 65 125 360 280 106 250M 483.5 433.5 373 2-M63X1.5 378 375 105 1220 820 - 200 515 560 4-ø19 100 4 1406 613
100x65FSS2KC 75 100 65 125 360 280 106 280S 514 462 413 2-M63X1.5 550 405 110 1270 850 - 210 590 630 4-ø19 102 4 1465 796
100x80FSS2FC 5.5 100 80 100 360 180 33 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 135
100x80FSS2FC 7.5 100 80 100 360 180 33 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 142
100x80FSS2GC 7.5 100 80 100 360 200 38 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 147
100x80FSS2GC 11 100 80 100 360 200 38 160M 323 291 255 2-M40X1.5 96 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 185
100x80FSS2GC 15 100 80 100 360 200 38 160M 323 291 255 2-M40X1.5 106 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 196
100x80FSS2HC 18.5 100 80 100 360 225 62 160L 345 329 255 2-M40X1.5 125 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1137 254
100x80FSS2HC 22 100 80 100 360 225 62 180M 351.5 331.5 270 2-M40X1.5 152 280 82.5 980 660 - 160 390 420 4-ø15 49 3 1146 276
100x80FSS2JC 30 100 80 100 360 250 70 200L 395.5 376.5 300 2-M50X1.5 229 300 85 1070 710 - 180 420 450 4-ø15 57 4 1236 374
100x80FSS2JC 37 100 80 100 360 250 70 200L 395.5 376.5 300 2-M50X1.5 245 300 85 1070 710 - 180 420 450 4-ø15 57 4 1236 391
100x80FSS2JC 45 100 80 100 360 250 70 225M 414.5 400.5 327 2-M50X1.5 307 330 85 1110 750 - 180 460 490 4-ø15 74 4 1279 474
125x100FSS2GC 18.5 125 100 125 360 250 60 160L 345 329 255 2-M40X1.5 125 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1162 252
125x100FSS2GC 22 125 100 125 360 250 60 180M 351.5 331.5 270 2-M40X1.5 152 280 82.5 980 660 - 160 390 420 4-ø15 49 3 1171 274
125x100FSS2GC 30 125 100 125 360 150 60 200L 395.5 376.5 300 2-M50X1.5 229 300 92.5 1050 710 - 170 420 450 4-ø15 59 4 1261 365
125x100FSS2HC 37 125 100 125 360 280 70 200L 395.5 376.5 300 2-M50X1.5 245 320 80 1060 720 - 170 424 460 4-ø15 65 4 1261 399
125x100FSS2HC 45 125 100 125 360 280 70 225M 414.5 400.5 327 2-M50X1.5 307 320 80 1090 750 - 170 460 496 4-ø15 53 4 1304 452
125x100FSS2JC 55 125 100 140 470 280 108 250M 483.5 433.5 373 2-M63X1.5 378 350 75 1290 950 - 170 486 524 4-ø24 69 4 1531 583
125x100FSS2JC 75 125 100 140 470 280 108 280S 514 462 413 2-M63X1.5 550 392 135 1375 915 - 230 540 585 4-ø19 83.5 4 1590 779
150x100FSS2KC 90 150 100 140 530 315 146 280M 539.5 487.5 413 2-M63X1.5 570 420 140 1490 1010 - 240 590 630 4-ø24 124 4 1701 882
150x100FSS2KC 110 150 100 140 530 315 146 315S 559 554 482 2-M63X1.5 740 460 160 1590 1070 - 260 680 720 4-ø24 159 4 1787 1097
150x100FSS2KC 132 150 100 140 530 315 146 315M 584.5 708.5 482 2-M63X1.5 855 460 160 1590 1070 - 260 680 720 4-ø24 159 4 1967 1218

ข้อมูลทางเทคนิค

  • ระบบไฟฟ้ามอเตอร์: 3 เฟส (380V / 400V / 415V), 50Hz
  • ชนิดมอเตอร์: แบบปิดระบายความร้อนด้วยพัดลม (TEFC)
  • ความเร็วรอบ: 2 Poles: ประมาณ 2900 - 3000 รอบต่อนาที
  • ความเร็วรอบ: 4 Poles: ประมาณ 1450 - 1500 รอบต่อนาที
  • ตลับลูกปืน (Bearing): Ball Bearing แบบหล่อลื่นด้วยน้ำมัน (Oil lubrication)
  • มาตรฐานการป้องกัน: IP 55 (สำหรับการติดตั้งภายในและภายนอกอาคาร)
  • ระดับฉนวน: Class F
