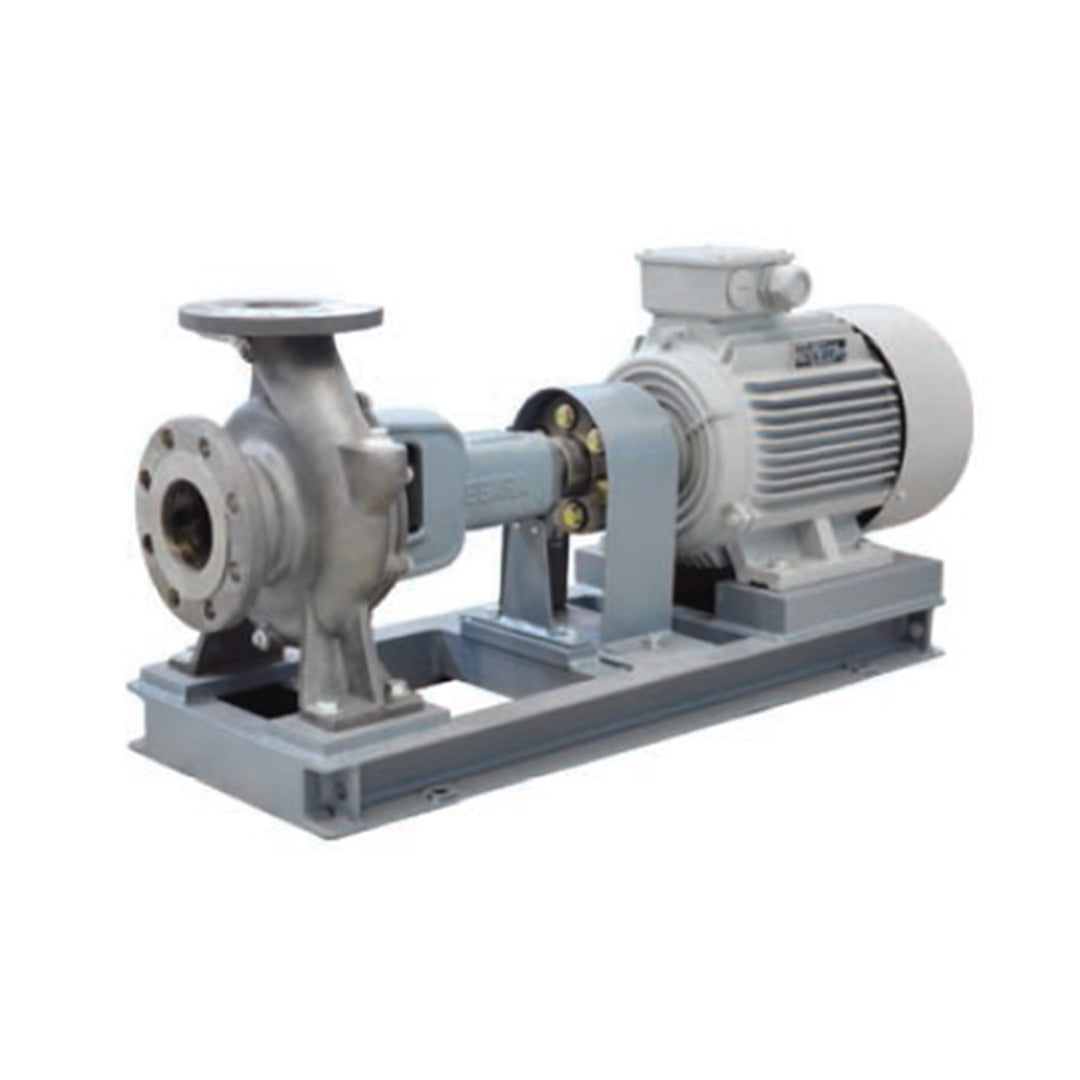

ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 150x125FSS4LC 55

ปั๊มน้ำหอยโข่งสแตนเลส EBARA รุ่น FSSC เป็นปั๊มแบบ End Suction Volute Pump ที่ผลิตจากสแตนเลสสตีลเกรด SCS13 (เทียบเท่า SUS304) ทั้งตัวเรือนและใบพัด ออกแบบมาเพื่อรองรับงานหนักในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมเคมี โรงกลั่นน้ำมัน โรงงานปิโตรเคมี และระบบจ่ายน้ำทั่วไป โดดเด่นด้วยความทนทานต่อการกัดกร่อนและโครงสร้างที่แข็งแรง มั่นคง รองรับแรงดันใช้งานได้สูง

คุณสมบัติ

• บำรุงรักษาง่าย (Easy Maintenance): ด้วยระบบ BPO (Back Pull Out) ทำให้สามารถถอดชุดชิ้นส่วนหมุน (Rotating elements) ออกมาซ่อมบำรุงได้โดยไม่ต้องถอดท่อดูดและท่อส่ง
• โครงสร้างมั่นคง: ออกแบบท่อส่งให้อยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนปั๊ม (Foot support under casing) ช่วยให้ทนทานต่อการเยื้องศูนย์และการบิดตัวจากน้ำหนักท่อ
• วัสดุสแตนเลส: ตัวเรือนและใบพัดผลิตจากสแตนเลส SCS13 ซึ่งทนทานต่อสนิมและการกัดกร่อนได้ดี

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำอุตสาหกรรม, น้ำแม่น้ำ
• อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส (สามารถรองรับได้ถึง 100 องศาเซลเซียส)
• แรงดันใช้งานสูงสุด (Max Working Pressure): 16 bar (1.6 MPa)
• แรงดันทดสอบ (Hydrostatic Test Pressure): 24 bar (2.4 MPa)
• หน้าแปลน (Flange): JIS 16K RF (ทั้งด้านดูดและด้านส่ง)
• วัสดุตัวเรือน (Casing): สแตนเลส SCS13
• วัสดุใบพัด (Impeller): สแตนเลส SCS13 (แบบปิด - Enclosed)
• วัสดุเพลา (Shaft): สแตนเลส SUS304
• ซีลกันรั่ว: Mechanical Seal

Model	Output	Size		Pump				Motor						Common Base										Total size
	kW	SA	DA	A	B	D	Wt kg	Frame	MR	MA	Hm	Z-K	Wt kg	BC	BJ	BL	BM	BM1	BN	BY	BW	N-Fd	Wt kg	t	L	Wt kg
50x40FSS4HC	0.37	50	40	80	360	180	30	71M	120	120	137	M25X1.5+M16X1.5	12	240	55	630	390	-	120	260	290	4-Φ15	24	3	683	69
50x40FSS4HC	0.75	50	40	80	360	180	30	80M	140	148	142	M25X1.5+M16X1.5	17	240	55	650	410	-	120	280	310	4-Φ15	26	3	731	77
65x50FSS4HC	0.75	65	50	80	360	180	33	80M	140	148	142	M25X1.5+M16X1.5	17	240	55	650	410	-	120	280	310	4-Φ15	26	3	751	80
65x50FSS4JC	1.5	65	50	100	360	225	40	90L	168.5	172.5	152	M25X1.5+M16X1.5	24	260	42.5	710	470	-	120	320	350	4-Φ15	30	3	804	99
65x50FSS4JC	2.2	65	50	100	360	225	40	100L	193	197	177	2-M32X1.5	32	260	42.5	750	510	-	120	310	340	4-Φ15	31	3	853	108
80x65FSS4GC	0.75	80	65	100	360	180	32	80M	140	148	142	M25X1.5+M16X1.5	17	240	55	650	410	-	120	280	310	4-Φ15	26	3	751	79
80x65FSS4HC	1.5	80	65	100	360	200	37	90L	168.5	172.5	152	M25X1.5+M16X1.5	24	240	42.5	710	470	-	120	280	310	4-Φ15	28	3	804	93
80x65FSS4JC	2.2	80	65	100	360	225	60	100L	193	197	177	2-M32X1.5	32	260	42.5	750	510	-	120	310	340	4-Φ15	31	3	853	129
80x65FSS4JC	4.0	80	65	100	360	225	60	112M	200	193.5	188.5	2-M32X1.5	45	260	42.5	760	520	-	120	320	350	4-Φ15	32	3	856.5	144
80x65FSS4KC	7.5	80	65	125	470	280	108	132M	258	267	191.5	2-M32X1.5	73	325	65	970	650	-	160	390	420	4-Φ15	49	3	1123	242
80x65FSS4KC	11	80	65	125	470	280	108	160M	323	291	255	2-M40X1.5	103	325	75	1050	710	-	170	390	420	4-Φ15	51	3	1212	275
100x80FSS4GC	1.5	100	80	100	360	200	49	90L	168.5	172.5	152	M25X1.5+M16X1.5	24	240	42.5	710	470	-	120	280	310	4-Φ15	28	3	804	106
100x80FSS4GC	2.2	100	80	100	360	200	49	100L	193	197	177	2-M32X1.5	32	240	42.5	750	510	-	120	280	310	4-Φ15	29	3	853	116
100x80FSS4HC	2.2	100	80	100	360	225	62	100L	193	197	177	2-M32X1.5	32	240	42.5	750	510	-	120	310	340	4-Φ15	29	3	853	131
100x80FSS4HC	4.0	100	80	100	360	225	62	112M	200	193.5	188.5	2-M32X1.5	45	260	42.5	760	520	-	120	320	350	4-Φ15	32	3	856.5	146
100x80FSS4JC	4.0	100	80	100	360	250	70	112M	200	193.5	188.5	2-M32X1.5	45	280	25	770	530	-	120	350	380	4-Φ15	36	3	856.5	159
100x80FSS4JC	5.5	100	80	100	360	250	70	132S	239	241	191.5	2-M32X1.5	61	280	35	855	595	-	130	350	380	4-Φ15	40	3	943	180
125x100FSS4GC	2.2	125	100	125	360	250	60	100L	193	197	177	2-M32X1.5	32	260	42.5	750	510	-	120	310	340	4-Φ15	31	3	878	129
125x100FSS4GC	4.0	125	100	125	360	250	60	112M	200	193.5	188.5	2-M32X1.5	45	260	42.5	760	520	-	120	320	350	4-Φ15	32	3	881.5	144
125x100FSS4HC	4.0	125	100	125	360	280	70	112M	200	193.5	188.5	2-M32X1.5	45	303	48	770	490	-	140	422	454	4-Φ15	40	3	881.5	163
125x100FSS4HC	5.5	125	100	125	360	280	70	132S	239	241	191.5	2-M32X1.5	61	303	48	850	570	-	140	422	454	4-Φ15	41	3	968	181
125x100FSS4JC	5.5	125	100	140	470	280	108	132S	239	241	191.5	2-M32X1.5	61	325	65	970	650	-	160	390	420	4-Φ15	47	3	1093	227
125x100FSS4JC	7.5	125	100	140	470	280	108	132M	258	267	191.5	2-M32X1.5	73	325	65	970	650	-	160	390	420	4-Φ15	47	3	1138	239
125x100FSS4JC	11	125	100	140	470	280	108	160M	323	291	255	2-M40X1.5	103	325	65	1050	710	-	170	390	420	4-Φ15	50	3	1227	274
125x100FSS4KC	15	125	100	140	470	315	128	160L	345	329	255	2-M40X1.5	130	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1287	329
125x100FSS4KC	18.5	125	100	140	470	315	128	180M	351.5	331.5	270	2-M40X1.5	165	350	95	1140	760	-	190	390	420	4-Φ15	57	3	1296	368
125x100FSS4LC	22	125	100	140	530	355	168	180L	370.5	347.5	270	2-M40X1.5	180	400	85	1220	820	-	200	480	520	4-Φ19	77	3	1391	446
125x100FSS4LC	30	125	100	140	530	355	168	200L	395.5	376.5	300	2-M50X1.5	238	400	95	1260	840	-	210	480	520	4-Φ19	83	4	1446	513
150x100FSS4NC	55	150	100	180	670	450	365	250M	483.5	433.5	373	2-M63X1.5	410	495	135	1545	1045	-	250	530	570	4-Φ19	120	4	1771	940
150x100FSS4NC	75	150	100	180	670	450	365	280S	514	462	413	2-M63X1.5	555	515	155	1650	1110	-	270	590	630	4-Φ24	142	4	1830	1115
150x100FSS4NC	90	150	100	180	670	450	365	280M	539.5	487.5	413	2-M63X1.5	610	515	155	1650	1110	-	270	590	630	4-Φ24	150	4	1881	1173
150x125FSS4HC	7.5	150	125	140	470	315	120	132M	258	267	191.5	2-M32X1.5	73	350	65	970	650	-	160	390	420	4-Φ15	50	3	1138	255
150x125FSS4HC	11	150	125	140	470	315	120	160M	323	291	255	2-M40X1.5	103	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1227	292
150x125FSS4HC	15	150	125	140	470	315	120	160L	345	329	255	2-M40X1.5	130	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1287	320
150x125FSS4JC	15	150	125	140	470	355	128	160L	345	329	255	2-M40X1.5	130	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1287	329
150x125FSS4JC	18.5	150	125	140	470	355	128	180M	351.5	331.5	270	2-M40X1.5	165	350	95	1140	760	-	190	390	420	4-Φ15	57	3	1296	368
150x125FSS4JC	22	150	125	140	470	355	128	180L	370.5	347.5	270	2-M40X1.5	180	350	95	1140	760	-	190	390	420	4-Φ15	57	3	1331	383
150x125FSS4KC	30	150	125	140	530	355	170	200L	395.5	376.5	300	2-M50X1.5	238	400	95	1260	840	-	210	480	520	4-Φ19	83	4	1446	516
150x125FSS4KC	37	150	125	140	530	355	170	225S	432	388	327	2-M50X1.5	298	400	100	1330	890	-	220	480	520	4-Φ19	83	4	1494	579
150x125FSS4LC	45	150	125	140	530	400	205	225M	444.5	400.5	327	2-M50X1.5	322	435	105	1330	890	-	220	480	520	4-Φ19	88	4	1519	646
150x125FSS4LC	55	150	125	140	530	400	205	250M	483.5	433.5	373	2-M63X1.5	410	435	120	1410	930	-	240	510	550	4-Φ19	100	4	1591	751
150x125FSS4LC	75	150	125	140	530	400	205	280S	514	462	413	2-M63X1.5	555	435	125	1460	980	-	240	590	630	4-Φ19	147	4	1650	952
200x150FSS4HC	5.5	200	150	160	470	355	137	132S	239	241	191.5	2-M32X1.5	61	380	45	990	670	-	160	490	520	4-Φ15	60	3	1113	271
200x150FSS4HC	7.5	200	150	160	470	355	137	132M	258	267	191.5	2-M32X1.5	73	380	45	990	670	-	160	490	520	4-Φ15	60	3	1158	284
200x150FSS4HC	11	200	150	160	470	355	137	160M	323	291	255	2-M40X1.5	103	400	55	1070	730	-	170	480	520	4-Φ19	71	3	1247	327
200x150FSS4JC	15	200	150	160	530	375	183	160L	345	329	255	2-M40X1.5	130	400	75	1170	790	-	180	480	520	4-Φ19	74	3	1367	406
200x150FSS4JC	18.5	200	150	160	530	375	183	180M	351.5	331.5	270	2-M40X1.5	165	400	85	1220	820	-	190	480	520	4-Φ19	77	3	1376	446
200x150FSS4JC	22	200	150	160	530	375	183	180L	370.5	347.5	270	2-M40X1.5	180	400	85	1220	820	-	200	480	520	4-Φ19	77	3	1411	462
200x150FSS4JC	30	200	150	160	530	375	183	200L	395.5	376.5	300	2-M50X1.5	238	400	95	1260	840	-	210	480	520	4-Φ19	83	4	1466	529
200x150FSS4KC	37	200	150	160	670	400	222	225S	432	388	327	2-M50X1.5	298	435	125	1470	990	-	240	530	570	4-Φ19	94	4	1654	645
200x150FSS4KC	45	200	150	160	670	400	222	225M	444.5	400.5	327	2-M50X1.5	322	435	125	1470	990	-	240	530	570	4-Φ19	94	4	1679	670
200x150FSS4KC	55	200	150	160	670	400	222	250M	483.5	433.5	373	2-M63X1.5	410	435	130	1550	1050	-	250	530	570	4-Φ19	103	4	1751	772
200x150FSS4LC	75	200	150	164	670	450	336	280S	514	462	413	2-M63X1.5	555	465	155	1650	1110	-	270	590	630	4-Φ24	183	4	1814	1128

ข้อมูลทางเทคนิค

• ระบบไฟฟ้ามอเตอร์: 3 เฟส (380V / 400V / 415V), 50Hz
• ชนิดมอเตอร์: แบบปิดระบายความร้อนด้วยพัดลม (TEFC)
• ความเร็วรอบ: 2 Poles: ประมาณ 2900 - 3000 รอบต่อนาที
• ความเร็วรอบ: 4 Poles: ประมาณ 1450 - 1500 รอบต่อนาที
• ตลับลูกปืน (Bearing): Ball Bearing แบบหล่อลื่นด้วยน้ำมัน (Oil lubrication)
• มาตรฐานการป้องกัน: IP 55 (สำหรับการติดตั้งภายในและภายนอกอาคาร)
• ระดับฉนวน: Class F

เอกสารข้อมูล

ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 150x125FSS4LC 55Data Sheetปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 150x125FSS4LC 55 Data Sheet
