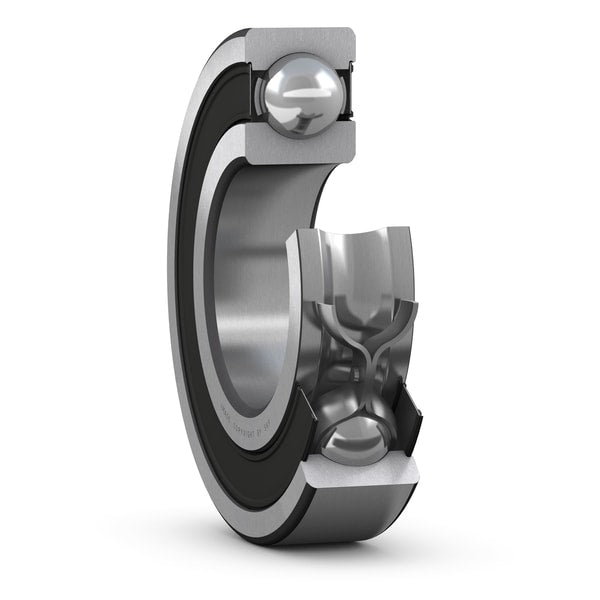

ตลับลูกปืน SKF 6304-2RSH/C3

ตลับลูกปืน SKF 6304-2RSH/C3 ผสานขีดสุดของการป้องกันความสกปรกด้วยซีลยางประสิทธิภาพสูงและระยะ C3 ที่ออกแบบมาเพื่อรองรับความร้อนมหาศาลจากการทำงานหนักต่อเนื่อง ช่วยให้เหล็กสามารถยืดขยายตัวได้โดยไม่ก่อให้เกิดการล็อกตายของเม็ดลูกปืน ความน่าเชื่อถือของแบรนด์ SKF ช่วยให้วิศวกรมั่นใจได้ว่าเครื่องจักรจะสามารถรับมือกับงานหนักที่สุดได้โดยไม่สูญเสียความแม่นยำ ป้องกันการหยุดผลิตฉุกเฉินและลดภาระค่าใช้จ่ายในการทำโอเวอร์ฮอลที่มักบั่นทอนงบประมาณขององค์กร

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• รับมือกับอุณหภูมิและสิ่งสกปรก: การผสานระยะเคลียร์แรนซ์ C3 เข้ากับซีลยาง 2RSH ทำให้ลูกปืนตัวนี้ทนได้ทั้งความร้อนและสภาวะฝุ่นน้ำ
• ป้องกันฟิล์มหล่อลื่นขาดหาย: ช่องว่าง C3 เมื่อทำงานที่อุณหภูมิสูงจะหดตัวพอดี ทำให้ฟิล์มจาระบีทำงานได้อย่างเต็มประสิทธิภาพ ไม่เกิดการเสียดสีโดยตรง
• ซีลทนความร้อน: วัสดุยาง NBR ของ SKF ทนอุณหภูมิได้สูง โดยไม่เกิดการละลายหรือกรอบแตก
• เหมาะกับงานหนัก: เป็นสเปกยอดนิยมสำหรับปั๊มหอยโข่ง หรือเครื่องจักรกลเกษตรที่ต้องทำงานกลางแจ้ง

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				-
17 cont.	26,5	-	-	39,6	1	22,6	-	41,4	1	0,03	12
-	-	23,4	-	39,6	1	22,6	23,5	41,4	1	0,03	12
-	-	23,4	-	39,6	1	22,6	23,5	41,4	1	0,03	12
	26,5	-	-	39,6	1	22,6	26,4	41,4	1	0,03	12
	26,5	-	-	39,6	1	22,6	26,4	41,4	1	0,03	12
	32,4	-	-	48,7	1,1	23,5	-	55	1	0,035	11
20	23,8	-	-	29,4	0,6	22	23,6	30	0,3	0,015	15
	23,8	-	-	29,4	0,6	22	23,6	30	0,3	0,015	15
	23,8	-	28,3	-	0,3	22	-	30	0,3	0,015	15
	25,5	-	-	32,7	0,3	22	23	35	0,3	0,02	15
	25,5	-	-	32,7	0,3	22	25,5	35	0,3	0,02	15
	25,5	-	-	32,7	0,3	22	-	35	0,3	0,02	15
	27,2	-	-	37,2	0,3	22	-	40	0,3	0,02	15
	27,2	-	-	37,2	0,6	23,2	-	38,8	0,6	0,025	14
	-	24,6	-	37,2	0,6	23,2	24,5	38,8	0,6	0,025	14
	-	24,6	-	37,2	0,6	23,2	24,5	38,8	0,6	0,025	14
	27,2	-	-	37,2	0,6	23,2	27,1	38,8	0,6	0,025	14
	27,2	-	-	37,2	0,6	23,2	27,1	38,8	0,6	0,025	14
	28,8	-	-	40,6	1	25,6	-	41,4	1	0,025	13
	-	26	-	40,6	1	25,6	26	41,4	1	0,025	13
	-	26	-	40,6	1	25,6	26	41,4	1	0,025	13
	28,8	-	-	40,6	1	25,6	28,7	41,4	1	0,025	13
	28,2	-	39,6	-	1	25,6	-	41,4	1	0,025	12
	28,8	-	-	40,6	1	25,6	28,7	41,4	1	0,025	13
	-	26,9	-	44,8	1,1	27	27	45	1	0,03	12
	30,3	-	-	44,8	1,1	27	-	45	1	0,03	12
	-	26,9	-	44,8	1,1	27	27,3	45	1	0,03	12
	30,3	-	-	44,8	1,1	27	30,3	45	1	0,03	12
	30,3	-	42,6	-	1,1	27	-	45	1	0,03	12
	30,3	-	-	44,8	1,1	27	30,3	45	1	0,03	12
	37,1	-	54,8	-	1,1	29	-	63	1	0,035	11
22	32,2	-	-	44	1	27,6	32	44,4	1	0,025	14
	32,2	-	-	44	1	27,6	-	44,4	1	0,025	14
	32,9	-	45,3	-	1,1	29	-	47	1	0,03	12

ข้อมูลทางเทคนิค

• สถาปัตยกรรมสำหรับมอเตอร์อุตสาหกรรมหนักและปั๊มน้ำ (Industrial Motor & Pump Heavy Architecture)
  การรวมตัวของซีลยางสัมผัส RSH และเคลียรานซ์ C3 ออกแบบมาเพื่อแก้ปัญหาฝุ่นและน้ำในไลน์การผลิตที่มีการเดินเครื่องจักรยาวนาน 24 ชั่วโมงจนเกิดความร้อนสูงสะสมที่เพลา
• เนื้อยางสังเคราะห์โพลีเมอร์ทนอุณหภูมิสูง (High-Thermal Polymerized NBR Compound)
  ยางซีลสามารถทนอุณหภูมิทำงานได้สูงถึง +110°C โดยไม่สูญเสียความยืดหยุ่น ยางไม่แข็งกระด้าง ทำให้ยังคงรักษาแนวกดสัมผัสป้องกันฝุ่นได้อย่างต่อเนื่องแม้เพลาจะร้อนและขยายตัวตามระยะ C3
• พิกัดความทนทานต่อการล้าเชิงกลสูงเด่น (High Fatigue Load Limit - Pu)
  ด้วยเทคโนโลยีเหล็กสะอาดขั้นสูงของ SKF ทำให้แบริ่งรหัสนี้สามารถทนต่อแรงกดเค้นซ้ำๆ ได้ยาวนานกว่าเดิมภายใต้สภาวะเคลียรานซ์กว้างและมีความร้อนสูง

เอกสารข้อมูล

ตลับลูกปืน SKF 6304-2RSH/C3 Data Sheet
