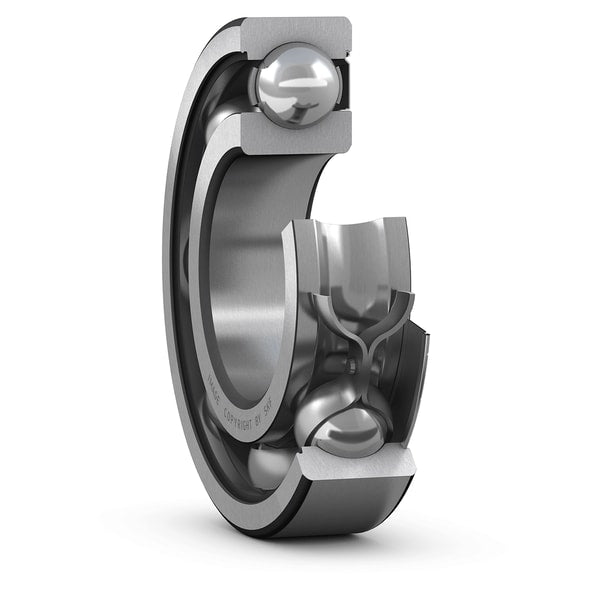

• ตลับลูกปืน SKF 6300-Z
1 1

ตลับลูกปืน SKF 6300-Z

ตลับลูกปืน SKF 6300-Z

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

SKF

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
85.28 ฿
216.00 ฿ 85.28 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ตลับลูกปืน SKF 6300-Z

ตลับลูกปืน SKF 6300-Z มอบความยืดหยุ่นในการออกแบบและการบำรุงรักษาเครื่องจักรด้วยดีไซน์ฝาปิดเหล็กด้านเดียว ทำหน้าที่เป็นโล่กำบังฝุ่นผงจากทิศทางหลักที่เสี่ยงต่อการปนเปื้อน ในขณะที่อีกด้านเปิดโล่งเพื่ออำนวยความสะดวกในการตรวจสอบสภาพและเติมสารหล่อลื่นเพิ่มเติมระหว่างการทำแผน PM ประจำปีได้อย่างรวดเร็ว ความแม่นยำในการผลิตระดับโลกของ SKF รับประกันการกระจายแรงที่สม่ำเสมอ ช่วยให้แกนเพลาหมุนได้อย่างเที่ยงตรงและยืดอายุการใช้งานของระบบกลไกโดยรวม

คุณสมบัติ

  • การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
  • แรงเสียดทานต่ำ
  • ความสามารถในการหมุนด้วยความเร็วสูง
  • รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
  • ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

ตลับลูกปืน SKF 6300-Z

  • ฝาปิดโลหะหน้าเดียว (-Z): ออกแบบมาสำหรับระบบที่มีการหล่อลื่นจากภายนอกในด้านที่เปิดโล่ง และป้องกันฝุ่นในฝั่งที่ปิด
  • การไหลเวียนของน้ำมัน: ด้านที่ไม่มีฝาปิดช่วยให้สารหล่อลื่นในกระุกเกียร์ หรือระบบอ่างน้ำมันไหลเข้าชโลมเม็ดลูกปืนได้เต็มที่
  • ลดน้ำหนักและแรงเสียดทาน: โครงสร้างกึ่งเปิดช่วยลดน้ำหนักรวมและแรงต้านทาน เหมาะกับจุดที่ต้องการความคล่องตัว
  • เหล็กกล้าคุณภาพสูง: ทนทานต่อแรงกระทำตามแนวรัศมี (Radial Load) ได้ดีเยี่ยมตามมาตรฐานความแม่นยำของแบรนด์ SKF
belt
Dimensions Abutment and fillet dimensions Calculation factors
d d1
≈		 d2
≈		 D1
≈		 D2
≈		 r1,2
min.		 da
min.		 da
max.		 Da
max.		 ra
max.		 kr f0
mm mm -
9 - 12,8 - 21,2 0,3 11 12,5 22 0,3 0,025 13
cont. - 12,8 - 21,2 0,3 11 12,5 22 0,3 0,025 13
14,4 - - 21,2 0,3 11 14,3 22 0,3 0,025 13
14,8 - - 22,6 0,3 11,4 - 23,6 0,3 0,025 12
- 12,5 - 22,6 0,3 11,4 12,5 23,6 0,3 0,025 12
- 12,5 - 22,6 0,3 11,4 12,5 23,6 0,3 0,025 12
14,8 - - 22,6 0,3 11,4 14,7 23,6 0,3 0,025 12
10 - 11,8 - 17,2 0,3 11,8 11,8 17 0,3 0,015 15
12,7 - - 17,2 0,3 12 12,5 17 0,3 0,015 15
12,7 - 16,3 - 0,3 12 - 17 0,3 0,015 15
- 13,2 - 19,4 0,3 12 12 20 0,3 0,02 14
13,9 - - 19,4 0,3 12 12,9 20 0,3 0,02 14
13,9 - 18,2 - 0,3 12 - 20 0,3 0,02 14
14,8 - - 22,6 0,3 12 - 24 0,3 0,025 12
- 12,5 - 22,6 0,3 12 12,5 24 0,3 0,025 12
- 12,5 - 22,6 0,3 12 12,5 24 0,3 0,025 12
14,8 - - 22,6 0,3 12 14,7 24 0,3 0,025 12
14,8 - - 22,6 0,3 12 14,7 24 0,3 0,025 12
17 - - 24,8 0,3 14,2 16,6 23,8 0,3 0,025 13
17 - - 24,8 0,3 14,2 - 23,8 0,3 0,025 13
17 - - 24,8 0,6 14,2 - 25,8 0,6 0,025 13
- 15 - 24,8 0,6 14,2 15 25,8 0,6 0,025 13
- 15 - 24,8 0,6 14,2 15 25,8 0,6 0,025 13
17 - - 24,8 0,6 14,2 16,9 25,8 0,6 0,025 13
17 - - 24,8 0,6 14,2 16,9 25,8 0,6 0,025 13
17,5 - - 28,7 0,6 14,2 - 30,8 0,6 0,03 11
- 15,5 - 28,7 0,6 14,2 15,5 30,8 0,6 0,03 11
- 15,5 - 28,7 0,6 14,2 15,5 30,8 0,6 0,03 11
17,5 - - 28,7 0,6 14,2 17,4 30,8 0,6 0,03 11
17,5 - - 28,7 0,6 14,2 17,4 30,8 0,6 0,03 11

ข้อมูลทางเทคนิค

  • โครงสร้างกึ่งเปิดเพื่อระบบหล่อลื่นหมุนเวียน (Semi-Open Labyrinth Design)
    ติดตั้งฝาปิดเหล็กกล้าเพียงด้านเดียว (-Z) ออกแบบมาสำหรับการติดตั้งในระบบปิดหรือห้องเกียร์ที่มีน้ำมันหล่อลื่นสาดจากด้านเปิด แต่อีกด้านหนึ่งต้องการแผงป้องกันสิ่งสกปรกภายนอกไม่ให้หลุดรอดเข้ามารบกวน
  • การควบคุมทิศทางการไหลของสารหล่อลื่น (Directional Lubrication Control)
    ด้านเปิดเปิดโอกาสให้น้ำมันจากระบบส่วนกลางเข้าถึงเม็ดกลมและร่องวิ่งได้โดยตรง ในขณะที่ฝาเหล็กด้านนอกทำหน้าที่เป็นเขื่อนชะลอและกักเก็บน้ำมัน (Oil Retention) ไม่ให้ไหลออกจากห้องแบริ่งเร็วเกินไป
  • วิศวกรรมการกระจายโหลดแนวรัศมีสูง (Heavy Radial Load Profile)
    รหัสซีรีส์ 6300 มีสัดส่วนเม็ดกลมที่ใหญ่กว่าซีรีส์ 6200 ทำให้สถาปัตยกรรมด้านเดียวนี้สามารถรับแรงกดเค้นแบบจุด (Hertzian Contact Stress) ได้สูง มั่นใจได้ในความแข็งแรงของวงแหวนหนาพิเศษ
