ตลับลูกปืน SKF 6201-Z

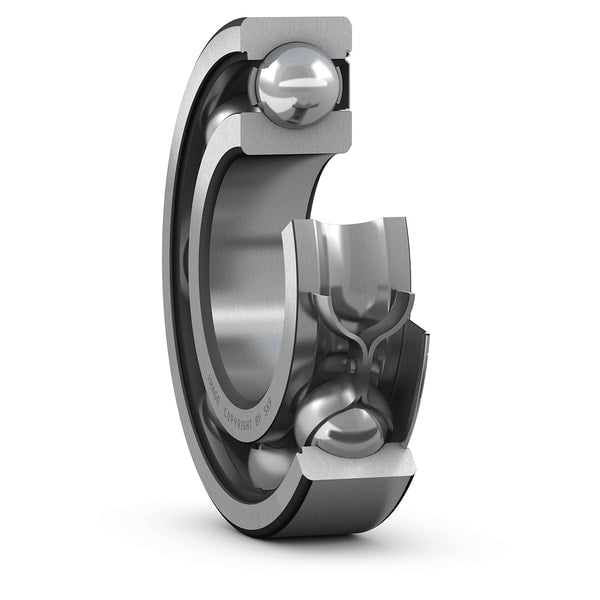

ตลับลูกปืน SKF 6201-Z: ตลับลูกปืนเม็ดกลมร่องลึกจาก SKF เพียบพร้อมด้วยคุณสมบัติการวิ่งที่เงียบและเสถียร มีฝาปิดเหล็กป้องกันสิ่งสกปรกเพียงด้านเดียวรหัส Z เหมาะสำหรับการติดตั้งในระบบปิดหรือห้องเกียร์ที่มีน้ำมันหล่อลื่นจากระบบภายนอกเข้าถึงได้ในด้านที่เปิด โครงสร้างเหล็กกล้าเกรดพิเศษของ SKF ผ่านการอบชุบด้วยความร้อนเพื่อให้คงรูปทรงและทนทานต่อแรงกดเค้นได้ดีเยี่ยม เพิ่มความมั่นใจในการทำงานของระบบส่งกำลังและลดการสึกหรอของรางวิ่งได้อย่างมีนัยสำคัญ

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• การปกป้องด้านเดียวแบบชาญฉลาด (Single Shield): ออกแบบมาสำหรับระบบที่มีการหล่อลื่นจากภายนอกร่วมด้วย หรือต้องการระบายความร้อนฝั่งที่ไม่มีฝา
• พลศาสตร์ของการหมุนแบบไร้แรงต้าน: ลดสัมประสิทธิ์แรงเสียดทานให้เหลือน้อยที่สุด เหมาะสำหรับชิ้นส่วนกลไกที่ต้องการความแม่นยำ
• วิศวกรรมวัสดุศาสตร์ของ SKF: การอบชุบแข็งแบบพิเศษ (Heat Treatment) เพื่อป้องกันการแตกร้าวภายใต้แรงสั่นสะเทือน

d	12 mm	Bore diameter
tΔdmp	-0.007 – 0 mm	Deviation limits of mid-range bore diameter
D	32 mm	Outside diameter
tΔDmp	-0.009 – 0 mm	Deviation limits of mid-range outside diameter
B	10 mm	Width
tΔBs	-0.06 – 0 mm	Deviation limits of ring width
d1	≈ 18.45 mm	Shoulder diameter
D2	≈ 27.34 mm	Recess diameter
r1,2	min. 0.6 mm	Chamfer dimension
	P6 and tighter width tolerance	ISO tolerance class for dimensions
Abutment dimensions
da	min. 16.2 mm	Diameter of shaft abutment
da	max. 18.4 mm	Diameter of shaft abutment
Da	max. 27.8 mm	Diameter of housing abutment
ra	max. 0.6 mm	Radius of shaft or housing fillet

ข้อมูลทางเทคนิค

• ฝาปิดด้านเดียว (-Z): เหมาะสำหรับระบบที่ใช้น้ำมันหล่อลื่นภายนอก (Oil bath) เพื่อชะลอการไหลเวียนน้ำมัน
• เหล็กกล้าไร้สิ่งเจือปน: ลดปริมาณของเสียในโครงสร้างโลหะ เพิ่มความทนทานต่อการล้าของวัสดุได้ดีกว่ามาตรฐาน
• ความคุ้มค่าทางวิศวกรรม: ช่วยลดแรงเสียดทานและระบายความร้อนได้ดีกว่าแบบปิดสองด้านในตำแหน่งที่ไม่ต้องการซีลสนิท
