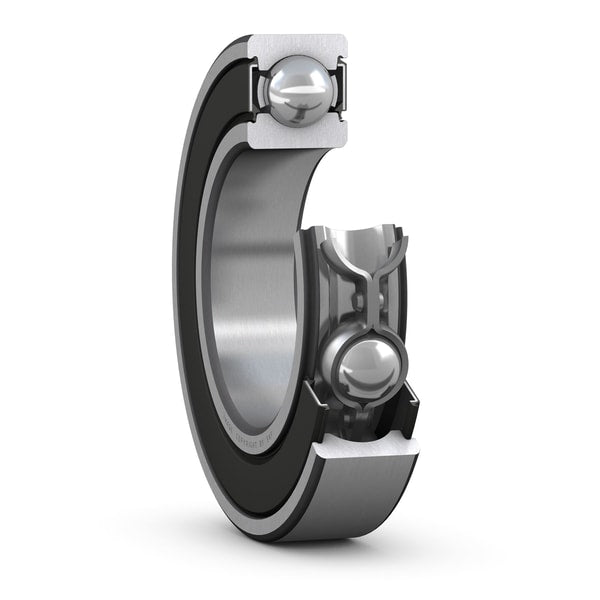

ตลับลูกปืน SKF 6201-2RSH

ตลับลูกปืน SKF 6201-2RSH นำเทคโนโลยีการกันรั่วซึมขั้นสูงสุดมาสู่ตลับลูกปืนขนาดเล็ก ซีลยาง 2RSH เป็นผลผลิตจากการทำ R&D หลายทศวรรษของ SKF ที่ต้องการสร้างซีลที่มีอายุการใช้งานยาวนานโดยไม่ทำให้แรงต้านการหมุนเพิ่มขึ้นจนเกินไป ริมฝีปากซีลหลักจะแนบสัมผัสพอดีกับผิวของวงแหวนในเพื่อกันน้ำมันรั่วไหลและกันฝุ่น ในขณะที่ทรงของซีลยังช่วยระบายแรงดันที่อาจเกิดจากการขยายตัวของอากาศภายในตัวลูกปืน ตลับลูกปืนรุ่นนี้ถูกบรรจุจาระบีเกรดพรีเมียมในปริมาณที่คำนวณมาอย่างแม่นยำ ทำให้เป็นตลับลูกปืนแบบ "Sealed for life" ติดตั้งครั้งเดียวใช้งานได้ยาวนานโดยไม่ต้องอัดจาระบีเพิ่ม ลดต้นทุนการบำรุงรักษาอย่างแท้จริง

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• เกราะเหล็กป้องกันสองด้านสำหรับความเร็วสูง: แผ่นเหล็กสปริงปิดล็อกแน่นทั้งสองด้าน ป้องกันสิ่งสกปรกหลุดรอดเข้าไปทำลายผิวร่องวิ่ง โดยไม่มีการสัมผัสกับวงแหวนใน ทำให้ไม่เกิดความร้อนจากการเสียดสี
• ช่วยยืดอายุจาระบีภายใน: ฝาเหล็กช่วยควบคุมอุณหภูมิภายในตลับลูกปืนไม่ให้สูงเกินไป ป้องกันไม่ให้จาระบีเกิดการแยกตัวระหว่างน้ำมันพื้นฐานและสารอุ้มน้ำมัน
• ความแม่นยำในการวิ่งหมุน (Running Accuracy): มาตรฐานการผลิตของ SKF ควบคุมค่าความแกว่งของวงแหวน (Run-out) ให้ต่ำมาก ช่วยให้เครื่องจักรหมุนได้อย่างราบเรียบที่สุด

• เพิ่มพลังปกป้องด้วยซีล RSH: สำหรับแกน 12 มม. ที่ต้องลุยงานหนัก ซีลยาง 2RSH ออกแบบให้ทนต่อแรงฉีดล้างและฝุ่นควัน โดยริมฝีปากของซีลทำหน้าที่ปาดทำความสะอาดสิ่งสกปรกบนร่องบ่าของวงแหวนในตลอดเวลาที่หมุน
• เทคโนโลยีจาระบีประสิทธิภาพสูง: จาระบีภายในถูกเติมด้วยปริมาณที่เหมาะสมที่สุด (Optimal fill amount) ผ่านเครื่องจักรที่มีความแม่นยำ ป้องกันปัญหาการเติมจาระบีมากเกินไปซึ่งจะทำให้เกิดความร้อนสูงเกิน (Overheating)
• ต้านทานการสั่นสะเทือนในมอเตอร์ขนาดเล็ก: ซีลยางที่แนบสนิทช่วยประคองโครงสร้างภายในของตลับลูกปืน ทำให้ลดปัญหาการสั่นพ้อง (Resonance) ที่อาจเกิดขึ้นในมอเตอร์ความเร็วสูง

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				-
12	-	14,1	-	19	0,3	13,6	13,8	19	0,3	0,015	13
	14,8	-	-	19	0,3	14	14,7	19	0,3	0,015	13
	14,8	-	18,3	-	0,3	14	-	19	0,3	0,015	13
	-	15,3	-	21,4	0,3	14	15,2	22	0,3	0,02	15
	16	-	-	21,4	0,3	14	15,8	22	0,3	0,02	15
	16	-	20,3	-	0,3	14	-	22	0,3	0,02	15
	17	-	-	24,8	0,3	14	-	26	0,3	0,025	13
	-	14,7	-	24,8	0,3	14	15	26	0,3	0,025	13
	-	14,7	-	24,8	0,3	14	15	26	0,3	0,025	13
	17	-	-	24,8	0,3	14	16,9	26	0,3	0,025	13
	17	-	-	24,8	0,3	14	16,9	26	0,3	0,025	13
	17	-	-	24,8	0,3	14,4	16,6	27,6	0,3	0,025	13
	17	-	-	24,8	0,3	14,4	16,6	27,6	0,3	0,025	13
	17	-	-	24,8	0,3	14,4	-	27,6	0,3	0,025	13
	18,4	-	-	27,4	0,6	16,2	-	27,8	0,6	0,025	12
	-	16,2	-	27,4	0,6	16,2	16,5	27,8	0,6	0,025	12
	-	16,2	-	27,4	0,6	16,2	16,5	27,8	0,6	0,025	12
	18,4	-	-	27,4	0,6	16,2	18,4	27,8	0,6	0,025	12
	18,5	-	-	27,4	0,6	16,2	18,4	27,8	0,6	0,025	12
	19,5	-	-	31,5	1	17,6	-	31,4	1	0,03	11
	-	17,5	-	31,5	1	17,6	17,8	31,4	1	0,03	11
	-	17,5	-	31,5	1	17,6	17,6	31,4	1	0,03	11
	19,5	-	-	31,5	1	17,6	19,4	31,4	1	0,03	11
	19,5	-	-	31,5	1	17,6	19,4	31,4	1	0,03	11
15	17,8	-	-	22,2	0,3	17	17,8	22	0,3	0,015	14
	17,8	-	-	22,2	0,3	17	17,8	22	0,3	0,015	14
	17,8	-	21,3	-	0,3	17	-	22	0,3	0,015	14
	18,8	-	-	25,3	0,3	17	18,3	26	0,3	0,02	14
	18,8	-	-	25,3	0,3	17	18,3	26	0,3	0,02	14
	18,8	-	-	25,3	0,3	17	18,3	26	0,3	0,02	14
	18,8	-	-	25,3	0,3	17	-	26	0,3	0,02	14
	20,5	-	-	28,2	0,3	17	-	30	0,3	0,02	14
	20,5	-	-	28,2	0,3	17	20,1	30	0,3	0,02	14
	20,5	-	-	28,2	0,3	17	-	30	0,3	0,025	14
	-	18,3	-	28,2	0,3	17	18,5	30	0,3	0,025	14
	-	18,3	-	28,2	0,3	17	18,5	30	0,3	0,025	14
