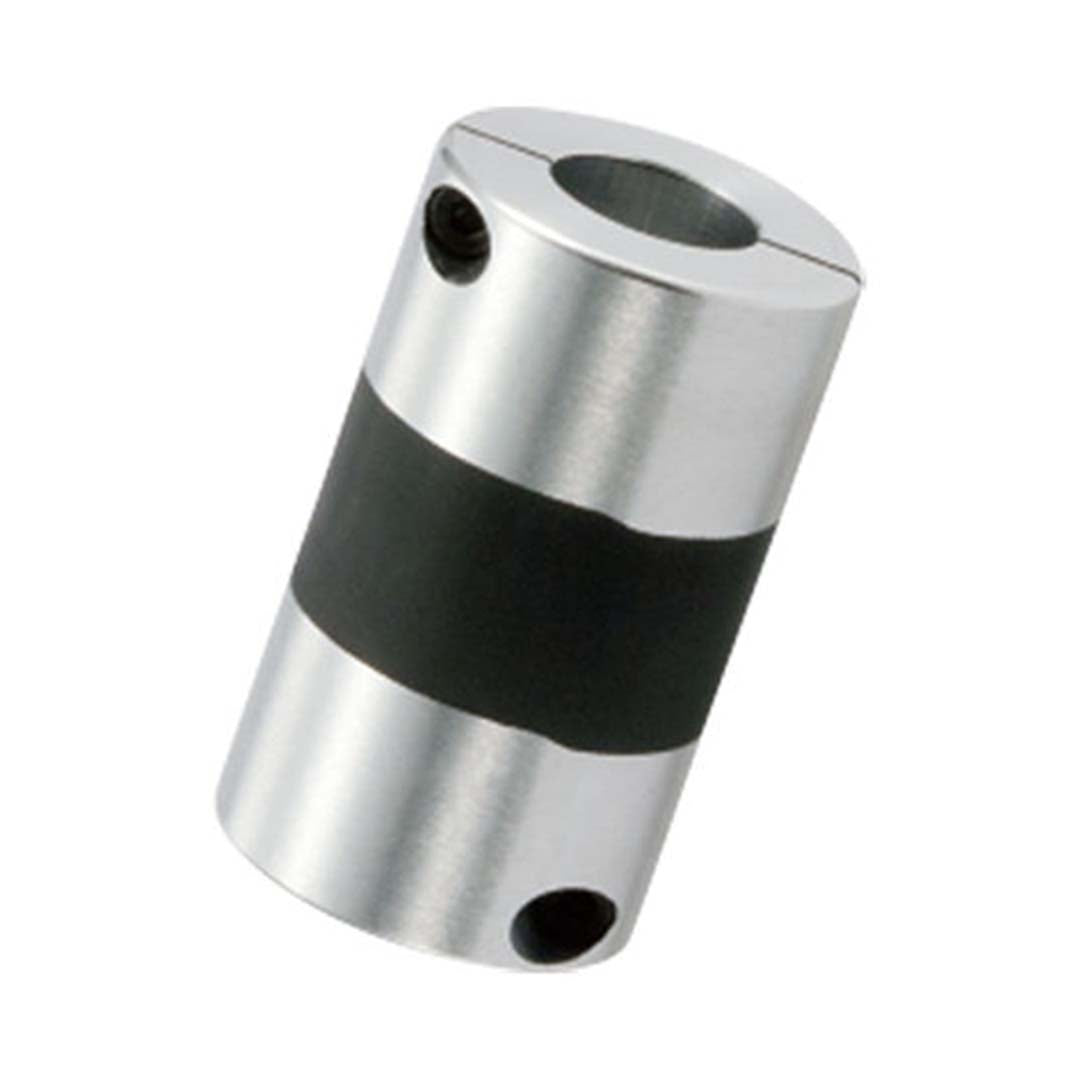

คัปปลิ้งXGL2-39C-15-19 Flexible Shaft Coupling NBK High-gain Rubber Type
คัปปลิ้งXGL2-39C-15-19 Flexible Shaft Coupling NBK High-gain Rubber Type
NBK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,464.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,464.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้งXGL2-39C-15-19 Flexible Shaft Coupling NBK High-gain Rubber Type
Coupling NBK Rubber Type เป็นคัปปลิ้งแบบยางที่ผลิตโดยบริษัท NBK ประเทศญี่ปุ่น คัปปลิ้งประเภทนี้มีลักษณะเด่นคือสามารถดูดซับแรงบิดและแรงสั่นสะเทือนได้ดี จึงเหมาะสำหรับการใช้งานในเครื่องจักรอุตสาหกรรมที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC เครื่องกลึง เครื่องกัด เป็นต้น
Part Number
XGL2-39C-15-19
Standard Bore Diameter D1
15
Standard Bore Diameter D2
19
Slip Torque
184.08
Max. Bore Diameter (mm)
20
Keyway Additional Modification Max. Bore Diameter (mm)
15
Rated Torque＊1 (lbf in.)
119.48
Max. Rotational Frequency (min-1)
16000
Moment of Inertia (oz. in.2)＊2
1.586
Static Torsional Stiffness (lbf in./deg)
146.74
Max. Lateral Misalignment (in.)
0.008
Max. Angular Misalignment (°)
1.5
Max. Axial Misalignment (in.)
±0.012
Mass (oz) *2
4.3
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- สามารถดูดซับแรงบิดและแรงสั่นสะเทือนได้ดี
- มีความแม่นยำสูง
- ทนทานต่อการใช้งานหนัก
- มีให้เลือกหลายขนาดและรุ่น
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Part Number 1 | A | L | W | F | G | M | Screw Tightening Torque (N・m) |
|---|---|---|---|---|---|---|---|
| XGT2-15C | 15 | 6.5 | 23 | 2.15 | 5 | M1.6 | 0.25 |
| XGT2-19C | 19 | 7.7 | 26 | 2.65 | 6.5 | M2 | 0.5 |
| XGT2-25C | 25 | 9.5 | 32 | 3.25 | 9 | M2.5 | 1 |
| XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 |
| XGT2-30C | 30 | 11 | 36 | 4 | 11 | M3 | 1.5 |
| XGT2-34C | 34 | 12 | 38 | 4 | 12.25 | M3 | 1.5 |
| XGT2-39C | 39 | 15.5 | 48 | 4.5 | 14.5 | M4 | 2.5 |
| XGT2-44C | 44 | 15 | 48 | 4.75 | 16 | M4 | 2.5 |
| XGT2-56C | 56 | 19.5 | 60 | 5.5 | 20 | M5 | 7 |
| XGT2-68C | 68 | 24 | 75 | 7 | 25 | M6 | 12 |
