คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-70-28-35
คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-70-28-35
NBK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
12,707.20 ฿
ราคาปกติ
ราคาโปรโมชัน
12,707.20 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้

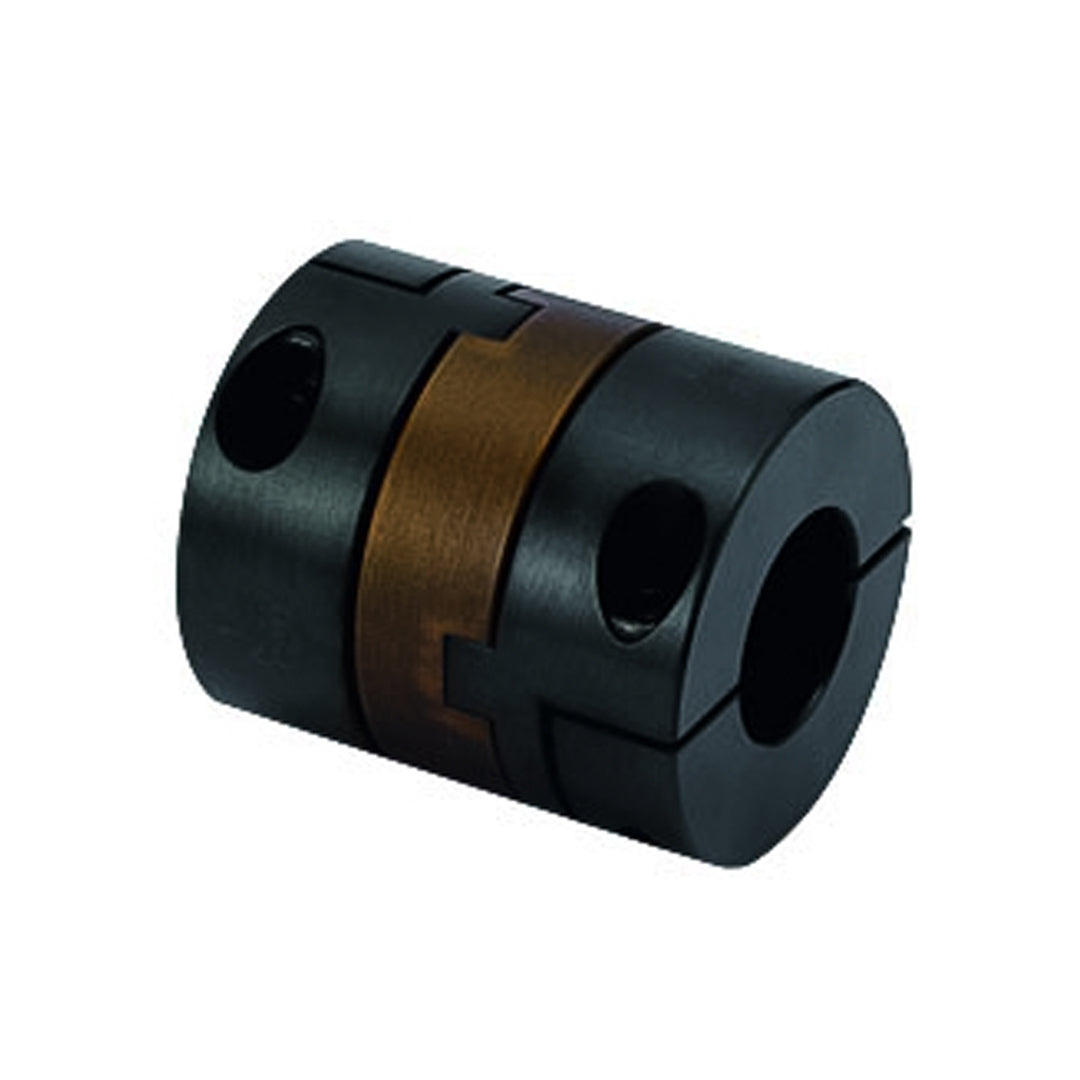

รายละเอียด คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOM-70-28-35
เป็นคัปปลิ้งประเภทหนึ่งที่มีกลไกการทำงานแบบหมุนเป็นวงแหวน โดยประกอบด้วยแผ่นโลหะทรงกลมที่มีรูกลวงอยู่ตรงกลาง แผ่นโลหะเหล่านี้จะเชื่อมต่อกันด้วยแกนโลหะ โดยแกนโลหะจะหมุนอยู่บนแผ่นโลหะโดยไม่สัมผัสกันโดยตรง ทำให้เกิดช่องว่างระหว่างแผ่นโลหะ ซึ่งช่องว่างนี้จะทำหน้าที่รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้าน
Part Number
MOM-70-42-42
Standard Bore Diameter (Dimensional Allowance H8) D1
42
Standard Bore Diameter (Dimensional Allowance H8) D2
42
Max.Bore Diameter(mm)
42
Rated Torque*1(Ibf in.)
1557.6
Max.Torque(N・m)
3115.2
Max. Rotational Frequency (min-1)
2000
Moment of Inertia (oz.in.2)*2
48.661
Static Torsional Stiffness(N・m/rad)
7105.16
Max.Angular Misalignment(°)
2
Max. Lateral Misalignment(in)*3
0.055
Mass(oz)*2
38.44
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- รองรับความคลาดเคลื่อนระหว่างเพลาทั้งสองด้านได้สูง
- ทนต่อแรงบิดและแรงสั่นสะเทือนได้ดี
- มีประสิทธิภาพในการถ่ายโอนกำลังสูง
- บำรุงรักษาง่าย
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Part Number 1 | A | L | W | E | F | M | Screw Tightening Torque (N・m) |
|---|---|---|---|---|---|---|---|
| MOM-12 | 12 | 5.2 | 15 | 5.9 | 2.6 | M2.5 | 0.5 |
| MOM-15 | 15 | 5.4 | 16.6 | 6.9 | 2.7 | M3 | 0.7 |
| MOM-17 | 17 | 6.7 | 20.4 | 7.3 | 3.35 | M3 | 0.7 |
| MOM-20 | 20 | 7 | 22 | 11.1 | 3.5 | M3 | 0.7 |
| MOM-26 | 26 | 9 | 26.6 | 13.3 | 4.5 | M4 | 1.7 |
| MOM-30 | 30 | 12 | 34 | 15.5 | 6 | M4 | 1.7 |
| MOM-34 | 34 | 13 | 35 | 17.5 | 6.5 | M5 | 4 |
| MOM-38 | 38 | 15 | 40.5 | 21.5 | 7.5 | M5 | 4 |
| MOM-45 | 45 | 15 | 45.2 | 24.3 | 7.5 | M5 | 4 |
| MOM-55 | 55 | 17 | 51 | 27.7 | 8.5 | M6 | 7 |
| MOM-70 | 70 | 20 | 58.6 | 38.5 | 10 | M8 | 15 |
