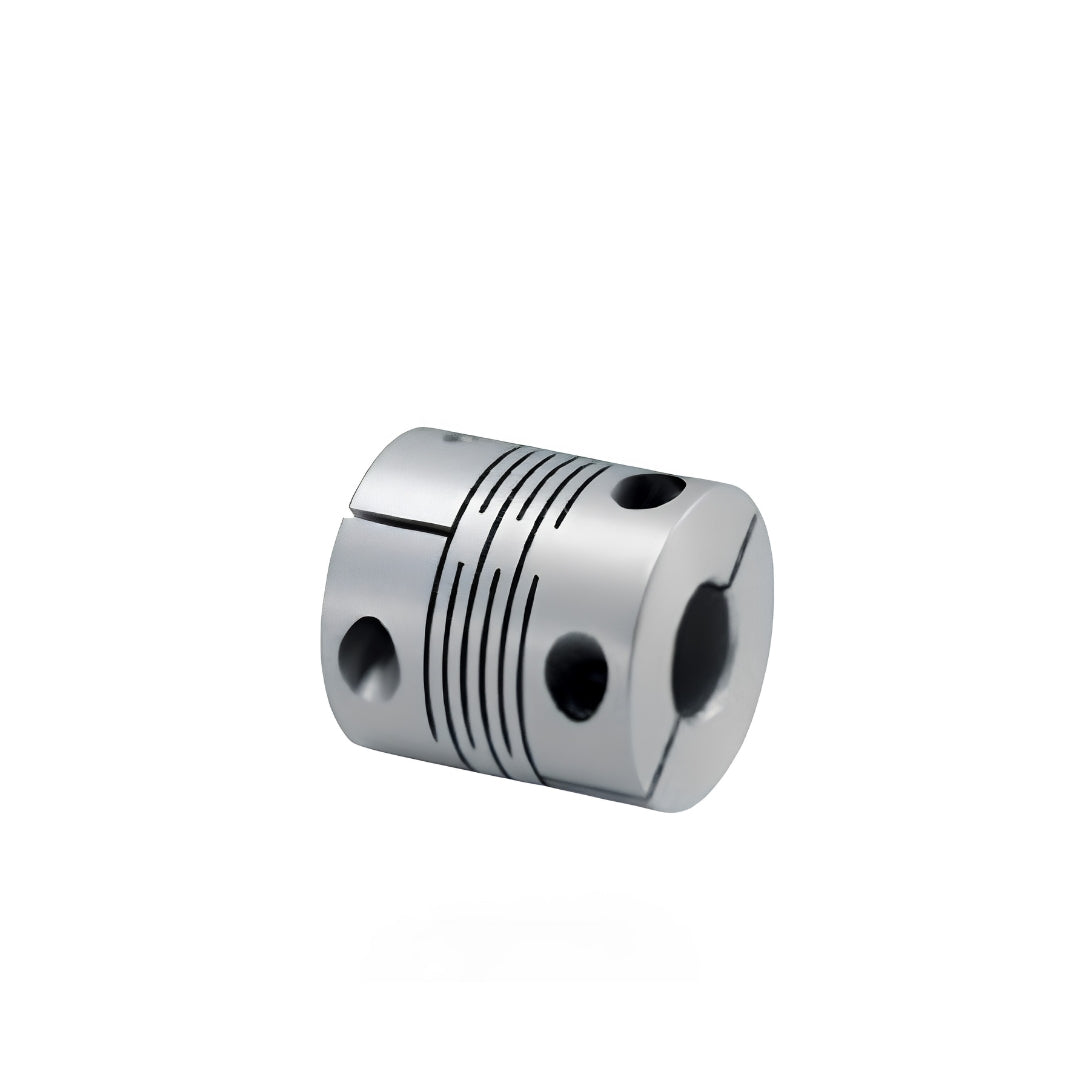

คัปปลิ้ง Couplings NBK code MSX-44C

คัปปลิ้งรุ่น MSX เป็นคัปปลิ้งแบบยืดหยุ่นชนิดเซาะร่องที่ผลิตจากโลหะชิ้นเดียว ช่วยให้ส่งกำลังได้แม่นยำและตอบสนองรวดเร็ว ตัวเรือนผลิตจากอลูมิเนียมอัลลอยด์เกรด Extra Super Duralumin (A7075) ที่มีความแข็งแรงสูง พร้อมผิวชุบอโนไดซ์เพื่อเพิ่มความทนทาน มีให้เลือกทั้งแบบยึดด้วยสกรูและแบบแคลมป์ เหมาะสำหรับใช้งานร่วมกับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และระบบขับเคลื่อนความแม่นยำสูง เช่น Actuator, XY Stage และ Index Table ในงานอุตสาหกรรมอัตโนมัติ

คุณสมบัติ

• การทำงานที่แม่นยำ ไม่มีระยะรุนหรือช่องว่างในการหมุน (Zero Backlash)
• ความแข็งแกร่งสูง มีความต้านทานแรงบิดสูงมาก (High Torsional Stiffness) และมีค่าโมเมนต์ความเฉื่อยต่ำ (Low moment of inertia)
• การรองรับความคลาดเคลื่อน โครงสร้างแบบแผ่นสปริงที่เกิดจากการเซาะร่อง ช่วยรองรับและชดเชยความเยื้องศูนย์กลาง (Eccentricity), การเยื้องแนวทางมุม (Angular misalignment) และระยะขยับปลายเพลา (End-play) ได้เป็นอย่างดี

ข้อมูลจำเพาะ

• รุ่น MSX-C เป็นคัปปลิ้งแบบแคลมป์ ใช้สกรูหัวจมหกเหลี่ยมเกรด SCM435 ผิวรมดำ แข็งแรงและยึดแน่น เหมาะกับงานเซอร์โวและสเต็ปปิ้งมอเตอร์
• รองรับขนาดเพลาแนะนำค่าคลาดเคลื่อน h6 และ h7 ช่วยให้ประกอบได้แน่น ลดการสั่นและการคลอนขณะหมุน
• ขนาดตัวคัปปลิ้งเริ่มตั้งแต่เส้นผ่านศูนย์กลางภายนอก 16–44 mm ความยาวรวมประมาณ 17–45 mm เลือกใช้งานได้ทั้งเครื่องจักรขนาดเล็กและงานกำลังสูง
• ใช้สกรูยึดขนาด M2 ถึง M4 โดยแรงขันสกรูอยู่ที่ประมาณ 0.5–2.5 Nm ตามขนาดรุ่น
• รองรับแรงบิดได้ตั้งแต่ 0.5–9 Nm และรองรับความเร็วรอบสูงสุดประมาณ 14,000–39,000 รอบ/นาที ขึ้นอยู่กับขนาดรุ่น
• โครงสร้างมีความแข็งแกร่งต่อแรงบิดสูง ช่วยตอบสนองการหมุนได้แม่นยำ เหมาะกับระบบควบคุมตำแหน่งที่ต้องการความละเอียดสูง
• รองรับการเยื้องศูนย์ได้ประมาณ 0.05 mm รองรับการเยื้องมุมได้ 0.5° และรองรับการขยับแนวแกน ±0.1 mm
• ค่าโมเมนต์ความเฉื่อยต่ำ ช่วยลดภาระมอเตอร์ ทำให้ตอบสนองไวและหมุนได้ลื่นขึ้น
• น้ำหนักตัวคัปปลิ้งประมาณ 7–128 g ตามขนาดรุ่น โดยค่าที่ระบุคำนวณจากรุ่นที่ใช้รูเพลาขนาดใหญ่สุด
• การเลือกใช้งานกับเซอร์โวมอเตอร์ มอเตอร์ขนาด 10–20 W เหมาะกับรุ่น MSX-16C มอเตอร์ขนาด 30–100 W เหมาะกับรุ่น MSX-19C มอเตอร์ขนาด 200 W เหมาะกับรุ่น MSX-34C มอเตอร์ขนาด 400 W เหมาะกับรุ่น MSX-39C มอเตอร์ขนาด 750 W เหมาะกับรุ่น MSX-44C
• เหมาะสำหรับงานที่ต้องการ Zero Backlash การตอบสนองไว และความแม่นยำสูง เช่น ระบบเซอร์โว เครื่องอัตโนมัติ และเครื่องจักรความละเอียดสูง

Part Number	A	L	W	F	G	M	Screw Tightening Torque (N·m)
MSX-16C	16	6	17.4	3	4.74	M2	0.5
MSX-19C	19	6.8	20	3.4	5.6	M2.5	1
MSX-24C	24	8.5	25	4.25	8	M3	1.5
MSX-29C	29	10.2	30	5.1	9	M3	1.5
MSX-34C	34	12	35	6	11	M3	1.5
MSX-39C	39	13.5	40	6.75	14	M4	2.5
MSX-44C	44	15.5	45	7.75	16	M4	2.5

ข้อมูลทางเทคนิค

• คัปปลิ้งรุ่น MSX มีความเสถียรต่ออุณหภูมิสูง ค่าความแข็งแกร่งต้านแรงบิดเปลี่ยนแปลงน้อย แม้อุณหภูมิใช้งานเปลี่ยนไป จึงช่วยให้การตอบสนองของระบบมีความแม่นยำและคงที่
• รองรับขนาดเพลาแนะนำค่าคลาดเคลื่อน h6 และ h7 ช่วยให้ประกอบได้แน่น ลดการสั่นและการคลอนขณะหมุน
• ให้ความแข็งแกร่งต้านแรงบิดและการตอบสนองสูง เหมาะกับงานความเร็วสูง งานกำหนดตำแหน่งความละเอียดสูง และระบบขับเคลื่อนด้วยเซอร์โวมอเตอร์
• เมื่อติดตั้งในพื้นที่อุณหภูมิสูง ควรระวังการยืดตัวหรือโก่งตัวของเพลาจากความร้อน เพราะอาจทำให้เกิดความคลาดเคลื่อนแนวแกนได้
• หากใช้งานกับเพลาแบบปาดหน้าเรียบด้านเดียว (D-cut shaft) ควรจัดตำแหน่งการขันยึดบนผิวเรียบให้ถูกต้อง เพื่อให้ยึดจับได้แน่นและลดโอกาสการลื่น
• คัปปลิ้งบางขนาด เมื่อขันสกรูแน่นแล้ว หัวสกรูอาจยื่นออกนอกตัวคัปปลิ้ง ทำให้เส้นผ่านศูนย์กลางขณะหมุนใหญ่ขึ้นควรตรวจสอบระยะเคลียร์รอบข้างเพื่อป้องกันการชนหรือเสียดสีกับชิ้นส่วนอื่น
• ในข้อมูลต้นฉบับมีกราฟแสดงค่าแรงปฏิกิริยาจากการเยื้องศูนย์ แรงปฏิกิริยาแนวแกน และกราฟเปรียบเทียบความแข็งแกร่งต้านแรงบิดสถิตของรุ่น MSX-24 กับคัปปลิ้งรุ่นอื่น เพื่อใช้ประกอบการเลือกใช้งานให้เหมาะสม
