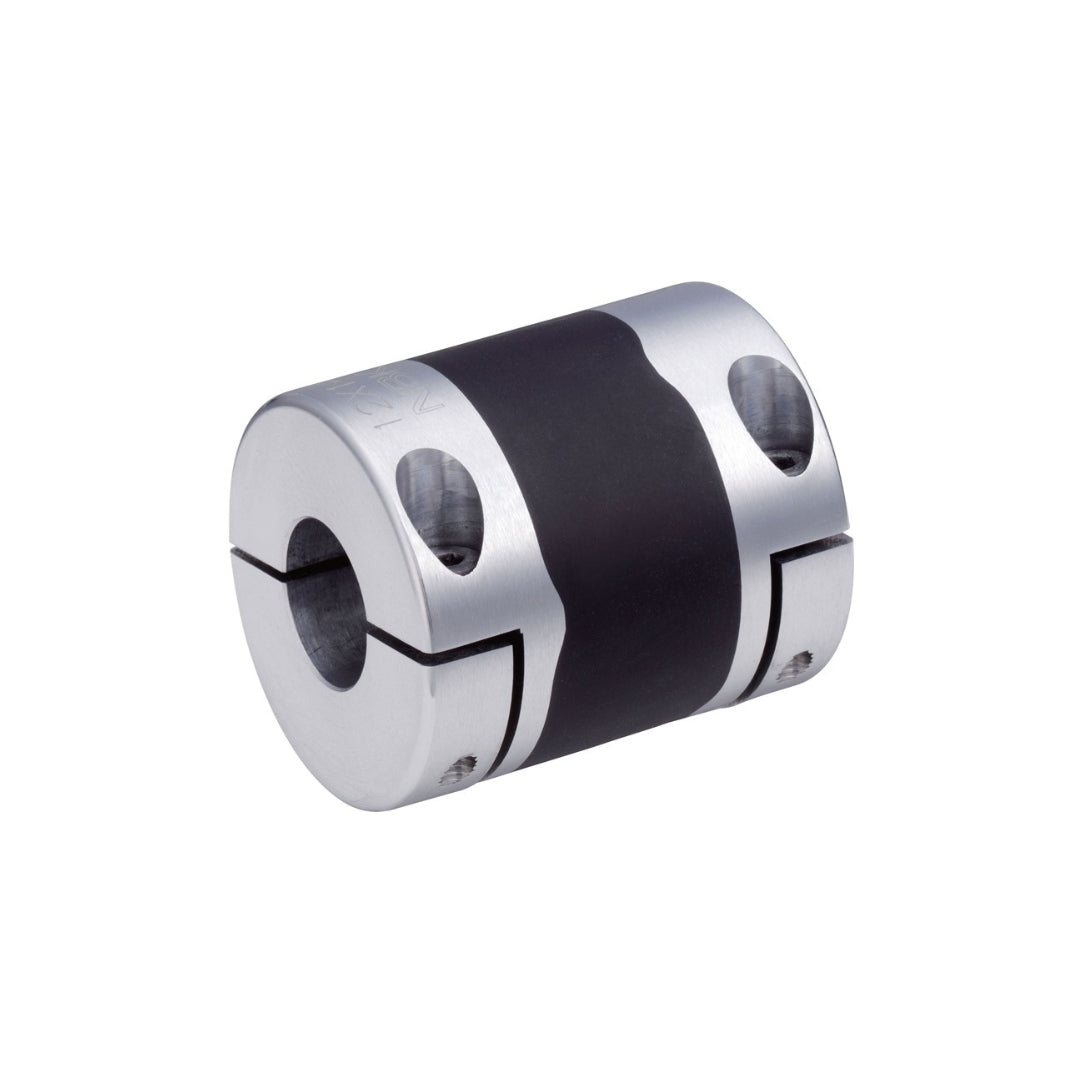

คัปปลิ้ง Couplings NBK code MOC-17C

คัปปลิ้งแบบยืดหยุ่นชนิดโอลแฮมของ NBK ออกแบบให้ดุมและสเปเซอร์สามารถเลื่อนชดเชยการเยื้องศูนย์และการเยื้องมุมได้ดี พร้อมโครงสร้างสเปเซอร์แบบส่วนยื่นที่ช่วยลดแรงดัดและภาระบนเพลา ทำให้ระบบทำงานได้เสถียรและยืดอายุการใช้งาน โครงสร้างเรียบง่าย ติดตั้งสะดวก ได้มาตรฐาน TES 1403 ของประเทศญี่ปุ่น เหมาะสำหรับงานเครื่องสปัตเตอริง เครื่องป้อนชิ้นส่วน เครื่องจักรเย็บผ้าอุตสาหกรรม และอุปกรณ์เครื่องเล่นอัตโนมัติ

คุณสมบัติ

• จุดเด่นของคัปปลิ้ง รองรับแรงบิดสูงกว่ารุ่น MOR เหมาะกับงานส่งกำลังที่ต้องการประสิทธิภาพสูง รองรับการเยื้องศูนย์และการเอียงเพลาได้ดี ช่วยลดปัญหาจากการติดตั้งคลาดเคลื่อน แรงปฏิกิริยาจากการเยื้องต่ำ ช่วยลดภาระและยืดอายุการใช้งานของมอเตอร์และเพลา รองรับอุณหภูมิใช้งานประมาณ -20°C ถึง 80°C ใช้งานได้กับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไป
• วัสดุและโครงสร้าง ดุมผลิตจากอลูมิเนียม A2017 เคลือบ Anodized สเปเซอร์ผลิตจาก Polyacetal ผสมคาร์บอนไฟเบอร์รีไซเคิล เป็นมิตรต่อสิ่งแวดล้อม สกรูผลิตจากเหล็ก SCM435 เคลือบ Black Oxide ช่วยป้องกันการกัดกร่อนและเพิ่มความทนทาน

ข้อมูลจำเพาะ

• ประเภทคัปปลิ้ง MOC รุ่น MOC: แบบยึดเพลาด้วยสกรูตั้ง (Set Screw Type) รุ่น MOC-C: แบบแคลมป์ล็อก (Clamping Type) ช่วยจับยึดเพลาแน่นและลดความเสียหายที่ผิวเพลา
• สมรรถนะของรุ่น MOC-C รองรับรูเพลาสูงสุดประมาณ 5 – 20 mm รองรับแรงบิดประมาณ 1.2 – 30 N·m รองรับแรงบิดสูงสุดได้ถึง 46 N·m ความเร็วรอบสูงสุดประมาณ 3,000 รอบ/นาที รองรับการเยื้องศูนย์และการเยื้องมุมได้ดี ช่วยลดภาระบนเพลาและมอเตอร์
• โครงสร้างและการยึดจับ ใช้สกรูขนาด M2 ถึง M4 ตามขนาดรุ่น แรงบิดขันสกรูประมาณ 0.5 – 2.5 N·m รุ่นขนาดใหญ่รองรับโหลดและแรงบิดได้สูงกว่า
• หมายเหตุการใช้งาน ค่าสเปกอ้างอิงที่อุณหภูมิไม่เกิน 30°C ค่าต่าง ๆ วัดจากรุ่นที่ใช้รูเพลาสูงสุดของแต่ละขนาด

Part Number	A	A1	L	W	E	F	G	M	Screw Tightening Torque (N・m)
MOC-12C	12	12	6.2	19	5.2	3.1	4	M2	0.5
MOC-17C	15	16.5	7	21.2	8.2	3.5	5	M2.5	1
MOC-23C	20	22.5	8.8	27.6	12.2	4.4	7.5	M3	1.5
MOC-28C	26	27.5	9.7	30.4	14.2	4.9	9.5	M3	1.5
MOC-33C	30	32.5	10	32.6	15.2	5	11.1	M4	2.5
MOC-41C	38	41	12.1	40.1	18.3	6	14.2	M5	4

ข้อมูลทางเทคนิค

• การปรับแรงบิดตามอุณหภูมิ หากอุณหภูมิใช้งานเกิน 30°C ต้องลดค่าการรับแรงบิดลง ช่วง -20°C ถึง 30°C ใช้งานได้เต็มประสิทธิภาพ อุณหภูมิสูงขึ้นจะทำให้แรงบิดและความแข็งเกร็งบิดลดลง อาจส่งผลต่อความแม่นยำและการตอบสนองของระบบหมุน
• ค่าแรงบิดรูดลื่นของรุ่น MOC-C ค่าแรงบิดรูดลื่นขึ้นอยู่กับขนาดรูเพลาและขนาดคัปปลิ้ง รุ่นใหญ่และรูเพลาขนาดใหญ่จะรองรับแรงบิดได้สูงกว่า รุ่น MOC-41C รองรับแรงบิดรูดลื่นได้สูงสุดในซีรีส์ ค่าที่ระบุเป็นผลทดสอบเฉพาะทาง ไม่ใช่ค่ารับประกันการใช้งานจริง
• หมายเหตุการทดสอบ ทดสอบกับเพลามาตรฐาน h7 ใช้เพลาความแข็งประมาณ 34–40 HRC ค่าจริงอาจเปลี่ยนแปลงตามสภาพหน้างานและวัสดุเพลา
• ข้อควรระวังในการติดตั้ง กรณีใช้เพลาปาดเรียบ (D-cut) ควรจัดตำแหน่งสกรูให้ตรงกับด้านปาดของเพลา บางรุ่นหัวสกรูอาจยื่นออกจากตัวคัปปลิ้ง ควรตรวจสอบพื้นที่รอบข้างก่อนใช้งาน แนะนำใช้เพลาค่าพิกัดความเผื่อ h6 หรือ h7 เพื่อการยึดจับที่เหมาะสม
