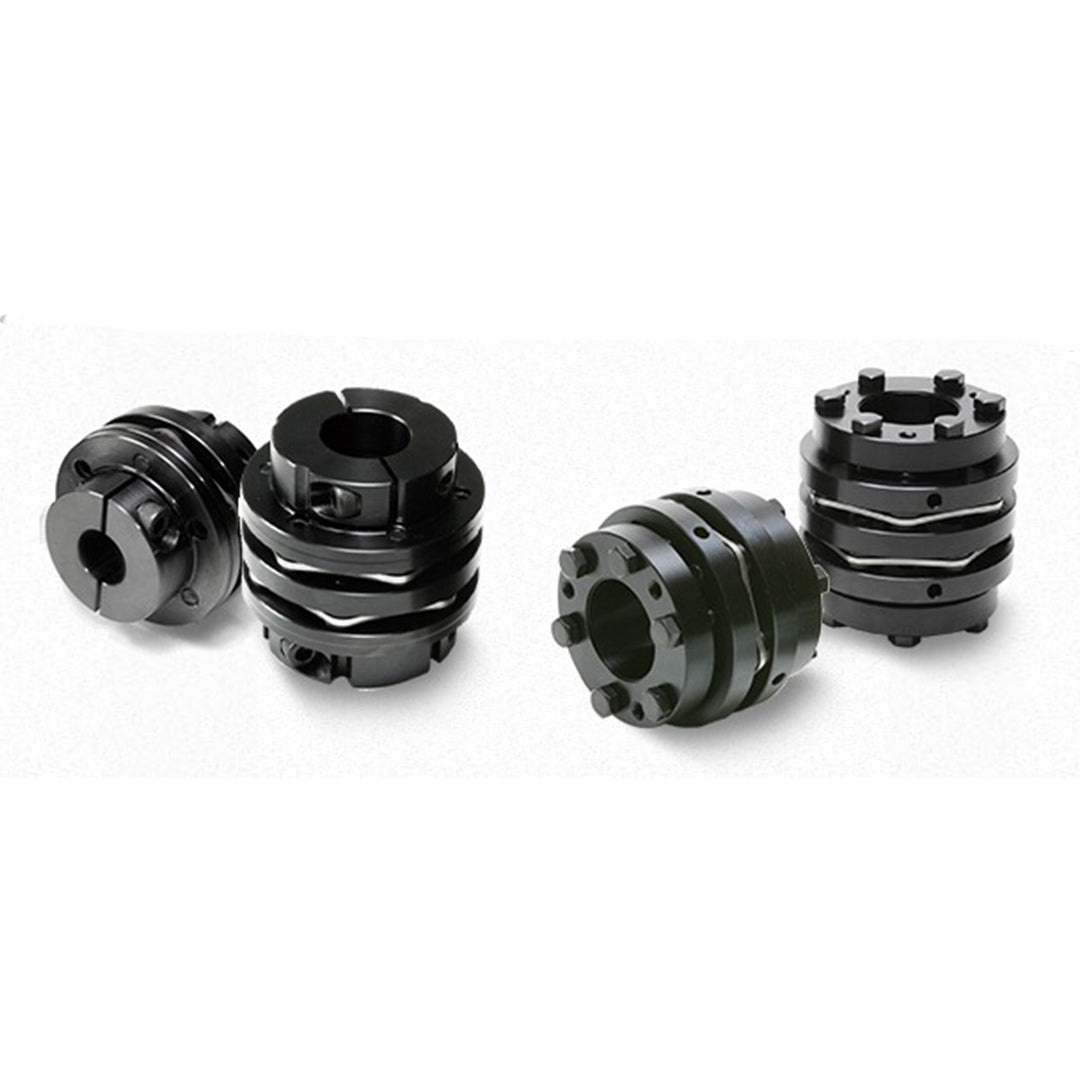

คัปปลิ้ง COUPLINGS Miki Pulley SFF Models code SFF-090DS-K-K-300N
คัปปลิ้ง COUPLINGS Miki Pulley SFF Models code SFF-090DS-K-K-300N
Miki Pulley
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง COUPLINGS Miki Pulley SFF Models code SFF-090DS-K-K-300N
คัปปลิ้งแบรนด์ MIKI Pulley เป็นอุปกรณ์เชื่อมต่อเพลาที่มีคุณภาพสูงจากประเทศญี่ปุ่น ออกแบบมาเพื่อตอบสนองการใช้งานที่หลากหลายทั้งในระบบส่งกำลังทั่วไปและงานที่ต้องการความแม่นยำ เช่น ระบบเซอร์โวมอเตอร์ โดยมีทั้งแบบแผ่นโลหะที่แข็งแรงและแม่นยำสูง แบบยางยืดหยุ่นที่สามารถดูดซับแรงสั่นสะเทือนได้ดี รวมถึงแบบเบลโลว์ที่รองรับการเยื้องศูนย์หลายทิศทาง คัปปลิ้งของ MIKI Pulley มีคุณสมบัติเด่นด้านการรองรับแรงบิดสูง ความสามารถในการดูดซับแรงกระแทก และการติดตั้งที่สะดวก เหมาะสำหรับการใช้งานในเครื่องจักรอัตโนมัติ หุ่นยนต์ และระบบควบคุมการเคลื่อนไหวในอุตสาหกรรมต่าง ๆ ทั้งยังมีให้เลือกหลายขนาด รองรับการใช้งานกับเพลาหลากหลายประเภทและขนาดตามความต้องการของผู้ใช้งาน
คุณสมบัติ
คุณสมบัติ
มีคุณสมบัติเด่นด้านความแม่นยำสูง รองรับการส่งกำลังอย่างมีประสิทธิภาพ เหมาะสำหรับงานระบบควบคุมและเครื่องจักรอัตโนมัติ โดยสามารถดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดการสึกหรอของชิ้นส่วนและยืดอายุการใช้งาน รองรับการเยื้องศูนย์ได้ทั้งแนวรัศมี แนวแกน และมุมเอียง ทำให้ติดตั้งง่ายและรองรับความคลาดเคลื่อนได้ดี ผลิตจากวัสดุหลากหลาย เช่น อลูมิเนียม สเตนเลส และยางโพลิเมอร์ เพื่อให้เหมาะกับลักษณะงานที่แตกต่างกัน มีหลายขนาดและรูปแบบให้เลือก ใช้งานได้กับเพลาหลายขนาด และต้องการการบำรุงรักษาน้อย เหมาะสำหรับเครื่อง CNC หุ่นยนต์ ระบบลำเลียง และงานอุตสาหกรรมที่ต้องการความเสถียรในการหมุน
ข้อมูลทั่วไป
ข้อมูลทั่วไป
ข้อต่อเหล่านี้มีสปริงดิสก์ที่ใช้เหล็กเป็นส่วนประกอบของตัว ทำให้เหมาะสมที่สุดสำหรับเพลาป้อนทั่วไปที่มีความแข็งแรงในการบิดสูง มีการหมุนของเพลาที่แม่นยำ และสามารถควบคุมได้อย่างแม่นยำมาก มีทั้งแบบองค์ประกอบเดียวที่มีความแข็งแรงในการบิดสูงและแบบองค์ประกอบคู่ที่ยืดหยุ่นได้ซึ่งแยกองค์ประกอบคู่ด้วยสเปเซอร์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | Rated torque [N·m] | Misalignment | Max. rotation speed [min⁻¹] | Torsional stiffness [N·m/rad] | Axial stiffness [N/mm] | Moment of inertia [kg·m²] | Mass [kg] | ||
|---|---|---|---|---|---|---|---|---|---|
| Parallel [mm] | Angular [°] | Axial [mm] | |||||||
| SFF-070DS-□K-□K-100N | 100 | 0.25 | 1 (On one side) | ±1.0 | 14000 | 120000 | 242 | 0.80×10⁻³ | 1.10 |
| SFF-080DS-□K-□K-150N | 150 | 0.32 | 1 (On one side) | ±1.0 | 13000 | 60000 | 48 | 1.36×10⁻³ | 1.56 |
| SFF-080DS-□K-□K-200N | 200 | 0.31 | 1 (On one side) | ±1.0 | 13000 | 155000 | 273 | 1.42×10⁻³ | 1.60 |
| SFF-090DS-□K-□K-300N | 300 | 0.32 | 1 (On one side) | ±1.2 | 12000 | 260000 | 160.5 | 2.24×10⁻³ | 1.87 |
| SFF-100DS-□K-□K-450N | 450 | 0.38 | 1 (On one side) | ±1.3 | 10000 | 370000 | 270 | 8.51×10⁻³ | 2.49 |
| SFF-120DS-□K-□K-600N | 600 | 0.38 | 1 (On one side) | ±2.0 | 9000 | 485000 | 180 | 7.17×10⁻³ | 3.90 |
| SFF-140DS-□K-□K-800N | 800 | 0.44 | 1 (On one side) | ±2.0 | 8000 | 585000 | 180 | 14.68×10⁻³ | 6.05 |
| SFF-140DS-□K-□K-1000N | 1000 | 0.44 | 1 (On one side) | ±2.0 | 8000 | 700000 | 180 | 19.11×10⁻³ | 6.39 |
