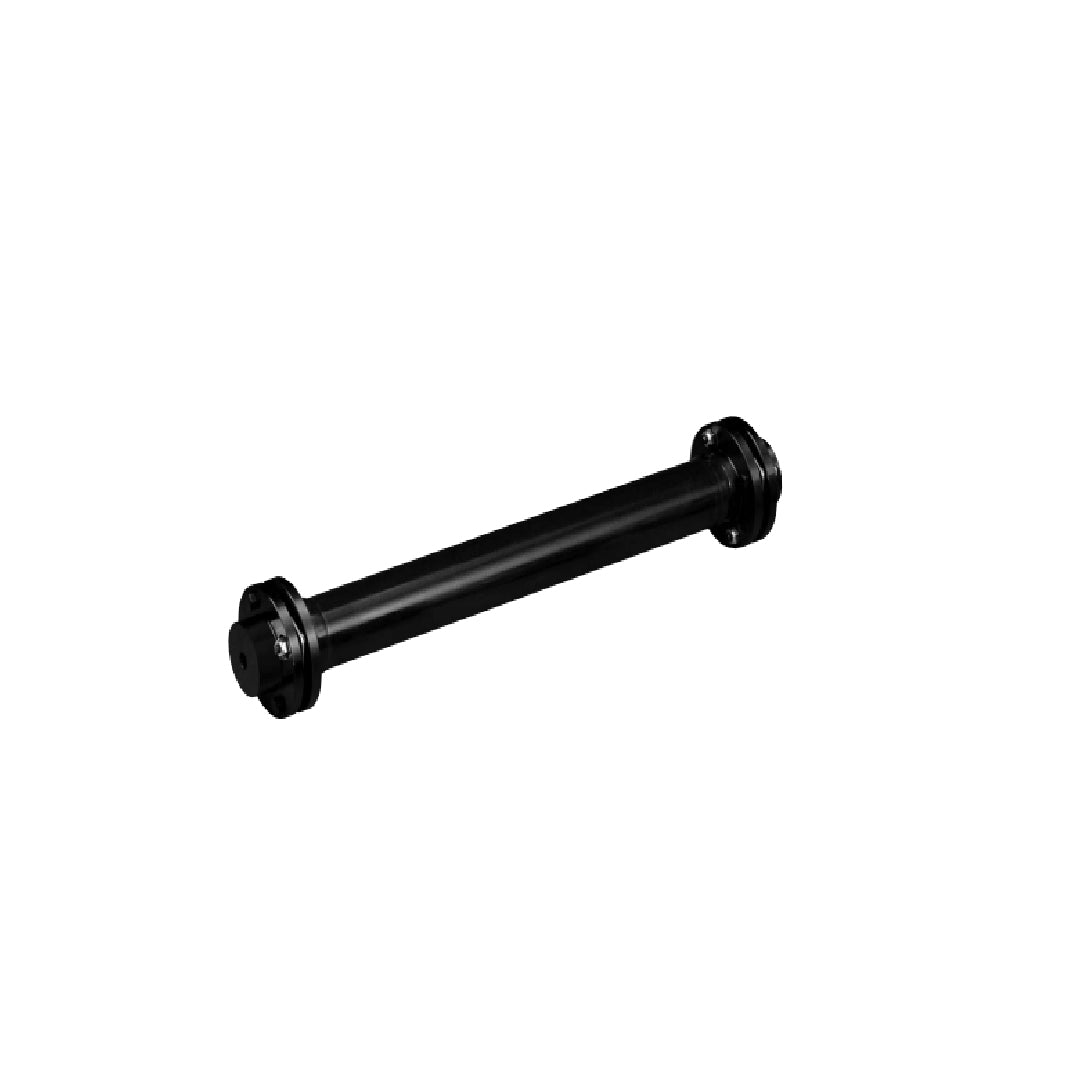

คัปปลิ้ง Coupling Tsubaki NEH long spacer type NEH41W
คัปปลิ้ง Coupling Tsubaki NEH long spacer type NEH41W
TSUBAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง Coupling Tsubaki NEH long spacer type NEH41W
คัปปลิ้ง Coupling Tsubaki Echt-Flex NEF ได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่ความต้านทานการกัดกร่อนและความสะอาดเป็นสิ่งสำคัญ โดยมีตัวเลือกวัสดุที่แตกต่างกันเพื่อให้เหมาะกับระดับความรุนแรงของสภาพแวดล้อมและต้นทุนที่แตกต่างกัน สเตนเลสสตีลให้ความต้านทานการกัดกร่อนในระดับสูงสุดสำหรับสภาพแวดล้อมที่รุนแรง ในขณะที่รุ่นที่ชุบนิกเกิลแบบไม่ใช้ไฟฟ้าให้โซลูชันที่คุ้มต้นทุนมากกว่าสำหรับการใช้งานในห้องคลีนรูมที่มีความต้องการน้อยกว่า ตัวเลือกสเปเซอร์ CFRP เน้นที่น้ำหนักเบาและความต้านทานการกัดกร่อนสูง รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
คุณสมบัติและการใช้งาน คัปปลิ้ง Coupling Tsubaki Echt-Flex NEF
1. รุ่น NEF Series สแตนเลสสตีล
- คุณสมบัติ รุ่น NEF Series สแตนเลสสตีล
- ทนสนิม ทำงานได้สะอาด:ชิ้นส่วนทั้งหมดทำจากสแตนเลส ทำให้ทนทานต่อการกัดกร่อนได้ดีเยี่ยม
- ฝุ่นละอองน้อย การทำงานสะอาด:แรงบิดถูกส่งโดยแรงเสียดทาน ช่วยขจัดการเลื่อนไถลระหว่างชิ้นส่วนและฝุ่นละอองที่เกิดจากการสึกหรอ
การใช้งาน รุ่น NEF Series สแตนเลสสตีล
- การป้องกันสนิมในห้องที่สะอาด
- สัมผัสน้ำโดยตรง เช่น ในเครื่องจักรแปรรูปอาหาร
- ในบรรยากาศที่มีฤทธิ์กัดกร่อนสูง เช่น โรงบำบัดน้ำ
- หมายเหตุ: ซีรีส์ NEF สามารถใช้งานในสุญญากาศได้ โปรดติดต่อตัวแทนจำหน่าย Tsubaki เพื่อสอบถามข้อมูลจำเพาะ
2. รุ่น NEF Series ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า:
คุณสมบัติ รุ่น NEF Series
- ประสิทธิภาพด้านต้นทุนที่โดดเด่น:มีประสิทธิภาพด้านต้นทุนที่ดีกว่ารุ่นสแตนเลส ช่วยให้สามารถใช้งานได้หลากหลาย
- รูปลักษณ์อันสวยงาม:เคลือบด้วยฟิล์มป้องกันการลอกที่มีความหนาสม่ำเสมอ ให้รูปลักษณ์อันสวยงาม
การใช้งาน รุ่น NEF Series
- การป้องกันสนิมอย่างง่ายๆ ในห้องที่สะอาด
- ระดับความสะอาดของอากาศค่อนข้างต่ำ
- อุปกรณ์ขนส่ง/ลิฟต์แบบจอแบน
- การป้องกันสนิมในระดับเบา เช่น ในสภาพแวดล้อมที่มีความชื้นสูง
3. ตัวเว้นระยะ CFRP รุ่นซีรีส์ NEF
- คุณสมบัติ: น้ำหนักเบาและทนทานต่อการกัดกร่อนสูง
ตัวอย่างหมายเลขรุ่น
ตัวอย่างหมายเลขรุ่น
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Model No. | NEH41W |
| Allowable torque [N·m] | 40200 |
| Maximum rotation speed [r/min] | See the table on page 42. |
| Torsional stiffness specifications J1 | 390 |
| Torsional stiffness specifications K1 | 0.0354 |
| Torsional stiffness specifications K2 | 15.8 |
| E [mm] | 24 |
| Shaft-direction spring constant [N/mm] | 1880 |
| Allowable misalignment Angular misalignment θ [deg] | 1 |
| Allowable misalignment Parallel misalignment [mm] | (J−E)×tanθ |
| Allowable misalignment End play [mm] | ± 2.8 |
