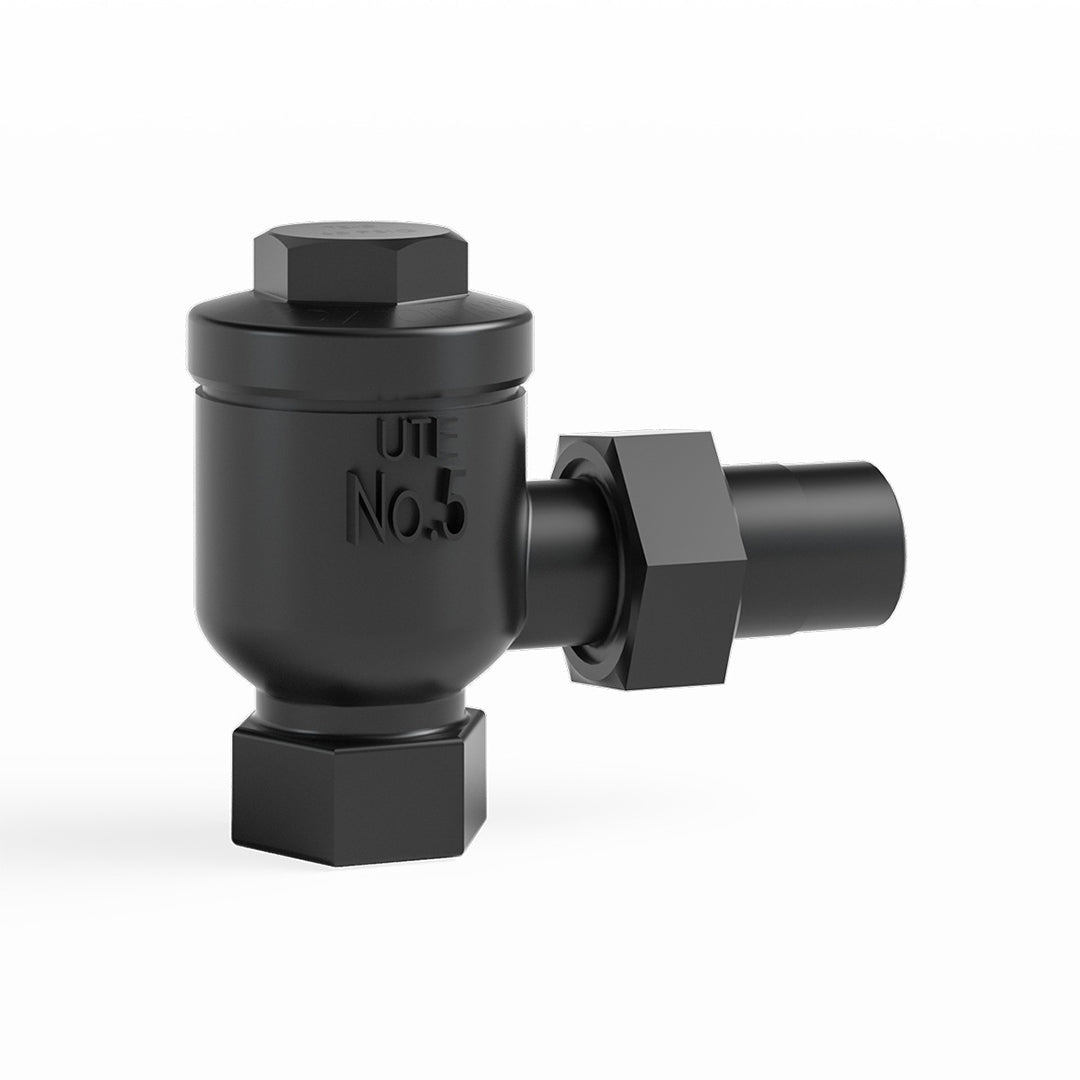

กับดักไอน้ำ Steam trap ARMSTRONG Radiator Trap code TS-2

กับดักไอน้ำสำหรับหม้อน้ำซีรีส์ TS-2 และ TS-3 ของ Armstrong มีให้เลือกทั้งแบบตรงและแบบมุม โดยรุ่น TS-2 ใช้ระบบควบคุมอุณหภูมิแบบแรงดันสมดุลพร้อม bellows คุณภาพสูง เหมาะสำหรับหม้อน้ำไอน้ำและเครื่องแลกเปลี่ยนความร้อนขนาดเล็ก มีตัวเรือนทองเหลืองหล่อและสามารถเปลี่ยนวาล์วกับบ่าในแนวท่อได้ ส่วนรุ่น TS-3 เป็นกับดักแบบ wafer ที่แข็งแรงทนทาน ออกแบบมาเพื่อรับมือกับระบบที่มักเกิดแรงกระแทกจากน้ำได้ดีกว่าแบบ bellows และมีชิ้นส่วนทั้งหมดทำจากสแตนเลสสตีล ซึ่งทั้งสองรุ่นสามารถซ่อมแซมได้โดยไม่ต้องถอดออกจากแนวท่อ ทำให้การบำรุงรักษาเป็นเรื่องง่ายและสะดวก

คุณสมบัติ

• ส่วนประกอบ: ใช้ Thermostatic element (ชิ้นส่วนควบคุมอุณหภูมิ) แบบแรงดันสมดุล พร้อม bellows แบบหลายรอยพับคุณภาพสูง
• ความเหมาะสม: เหมาะสำหรับระบายน้ำออกจากอุปกรณ์ต่างๆ เช่น หม้อน้ำไอน้ำและเครื่องทำความร้อนแบบพาความร้อน (convectors), เครื่องแลกเปลี่ยนความร้อนขนาดเล็ก, เครื่องทำความร้อนแบบยูนิต และวาล์วระบายอากาศไอน้ำ
• โครงสร้าง: ตัวเรือนทำจาก ทองเหลืองหล่อ ที่แข็งแรง
• การบำรุงรักษา: วาล์วและบ่า (seat) สามารถเปลี่ยนใหม่ได้โดยไม่ต้องถอดออกจากท่อ (in-line)
• ความทนทาน: การออกแบบแบบ wafer ทำให้เหมาะกับระบบที่มักเกิด แรงกระแทกจากน้ำ (water hammer) ซึ่งอาจสร้างความเสียหายให้กับกับดักแบบ bellows ทั่วไปได้

ข้อมูลจำเพาะ

• ลักษณะ: กับดักไอน้ำแบบ Thermostatic
• รูปแบบ: มีให้เลือกทั้งแบบมุม (angle) และแบบตรง (straight)
• การบำรุงรักษา: สามารถเปลี่ยนวาล์วและบ่าได้โดยไม่ต้องถอดออกจากท่อ (in-line renewable)
• การใช้งานที่เหมาะสม: หม้อน้ำไอน้ำ, เครื่องทำความร้อนแบบพาความร้อน (convectors), เครื่องแลกเปลี่ยนความร้อนขนาดเล็ก, เครื่องทำความร้อนแบบยูนิต และวาล์วระบายอากาศไอน้ำ

ข้อมูลทางเทคนิค

Model	TS-2	TS-3
Capacities	1,600 lb/hr (726 kg/hr)	960 lb/hr (435 kg/hr)
Maximum Allowable Pressure	50 psig @ 300°F (3.4 bar @ 149°C)	65 psig @ 315°F (4.5 bar @ 157°C)
Body Material	Bronze	Bronze
Element Material	Phosphor Bronze	Stainless Steel
Maximum Operating Pressure	50 psig (3.4 bar)	65 psig (4.5 bar)
Connection Type	Threaded	Threaded
Connection Size	1/2" (15 mm), 3/4" (20 mm)	1/2" (15 mm), 3/4" (20 mm), 1" (25 mm)
Body Pattern	Straight, Angle	Straight, Angle

เอกสารข้อมูล

กับดักไอน้ำ Steam trap ARMSTRONG Radiator Trap code TS-2 Data sheet
