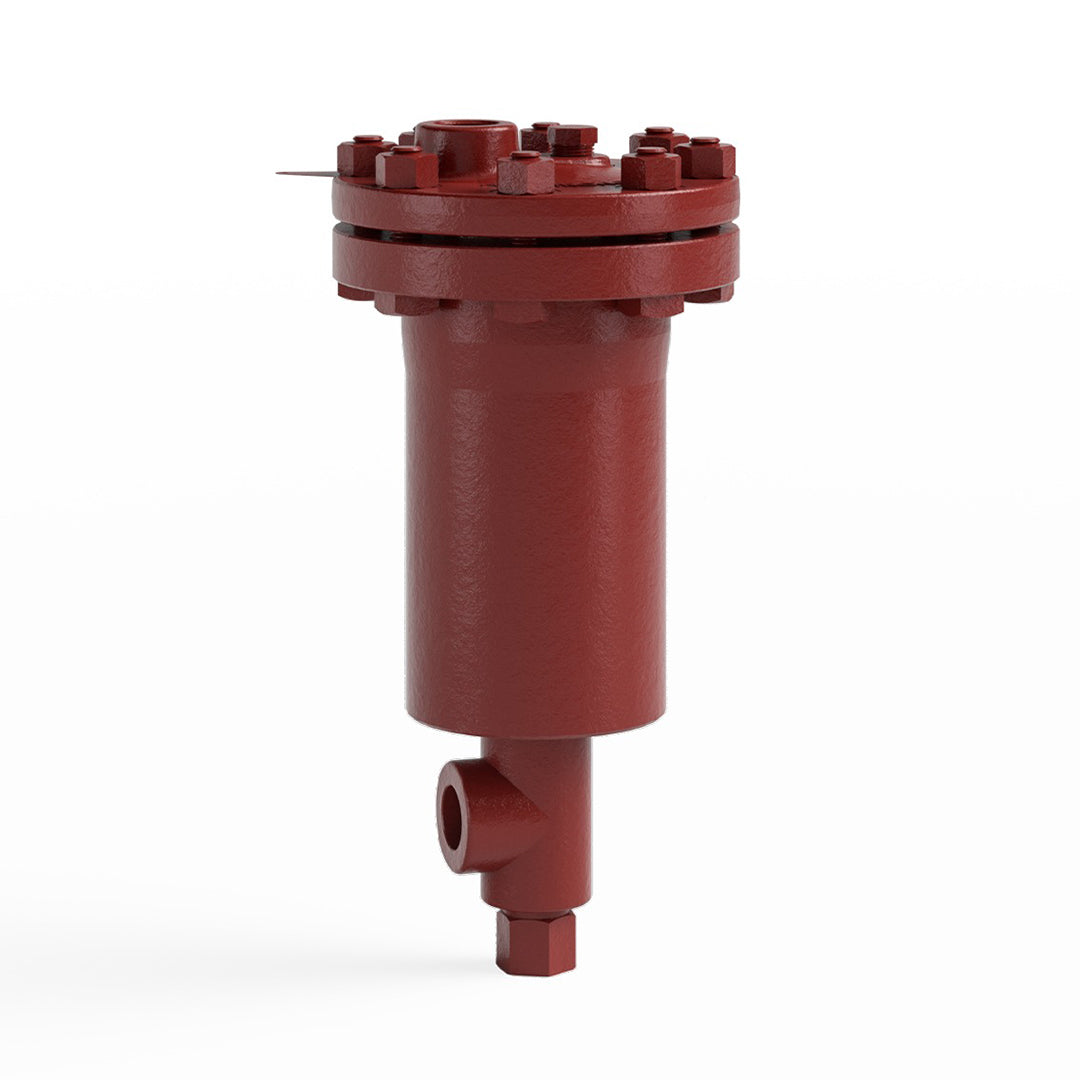

กับดักไอน้ำ Steam trap ARMSTRONG Automatic Differential Condensate Controller code 34-DC

Armstrong automatic differential condensate controllers (DC) ทำหน้าที่ควบคุมการระบายน้ำคอนเดนเสทในระบบไอน้ำ โดยสามารถจัดการกับไอน้ำที่เกิดจากการแฟลช (flash steam) ได้อย่างมีประสิทธิภาพด้วยระบบ bypass ภายใน ทำให้การระบายน้ำเป็นไปอย่างราบรื่นทั้งในงานที่ต้องยกน้ำขึ้นและงานที่ใช้แรงโน้มถ่วง

คุณสมบัติ

• ตัวควบคุม Armstrong DC ถูกออกแบบมาเพื่อทำงานในงานที่ต้องยกคอนเดนเสทขึ้นจากจุดระบาย (syphon drainage) หรือในงานระบายแบบใช้แรงโน้มถ่วง (gravity drainage) ที่ต้องการความเร็วที่เพิ่มขึ้นเพื่อช่วยระบายคอนเดนเสท
• กับดักไอน้ำ (steam traps) ทั่วไปไม่สามารถแยกแยะระหว่างไอน้ำที่เกิดจากการแฟลช (flash steam) กับไอน้ำจริง (live steam) ได้ จึงทำให้การระบายน้ำติดขัด
• ความเร็วที่เพิ่มขึ้นนี้เกิดจากระบบ by-pass ภายในที่ควบคุมด้วยวาล์วปรับอัตราการไหลแบบแมนนวล ซึ่งช่วยให้ตัวควบคุมคอนเดนเสทระบายไอน้ำส่วนเกินออกไปโดยอัตโนมัติ

ข้อมูลจำเพาะ

การเชื่อมต่อ (Connections)

• ชนิดเกลียวแบบ NPT และ BSPT

วัสดุ (Materials)

• ตัวเรือน (Body): ASTM A105
• ชิ้นส่วนภายใน (Internals): สเตนเลสสตีลทั้งหมด เกรด 304
• วาล์วและบ่า (Valve and seat): ฮาร์เดนโครเมียมสตีล เกรด 17-4PH
• ข้อต่อ (Fittings): เหล็กคาร์บอน 3000#

ข้อมูลทางเทคนิค

Model	33-DC	34-DC	35-DC	36-DC
Maximum Capacity	4,400 lb/hr (2,000 kg/hr)	6,900 lb/hr (3,130 kg/hr)	11,000 lb/hr (4,990 kg/hr)	20,000 lb/hr (9,072 kg/hr)
Maximum Allowable Pressure	1,080 psig (74 bar)	1,130 psig (78 bar)	1,015 psig (70 bar)	1,100 psig (76 bar)
Maximum Allowable Temperature	650°F (343°C)	650°F (343°C)	650°F (343°C)	650°F (343°C)
Body Material	ASTM A105 Forged Steel	ASTM A105 Forged Steel	ASTM A105 Forged Steel	ASTM A105 Forged Steel
Maximum Operating Pressure	650 psig (44 bar)	650 psig (44 bar)	650 psig (44 bar)	650 psig (44 bar)
Connection Type	Screwed	Screwed	Screwed	Screwed
Connection Size	1" (25 mm)	1-1/4" (32 mm)	1-1/2" (40 mm)	2" (50 mm)

เอกสารข้อมูล

กับดักไอน้ำ Steam trap ARMSTRONG Automatic Differential Condensate Controller code 34-DC Data sheet
