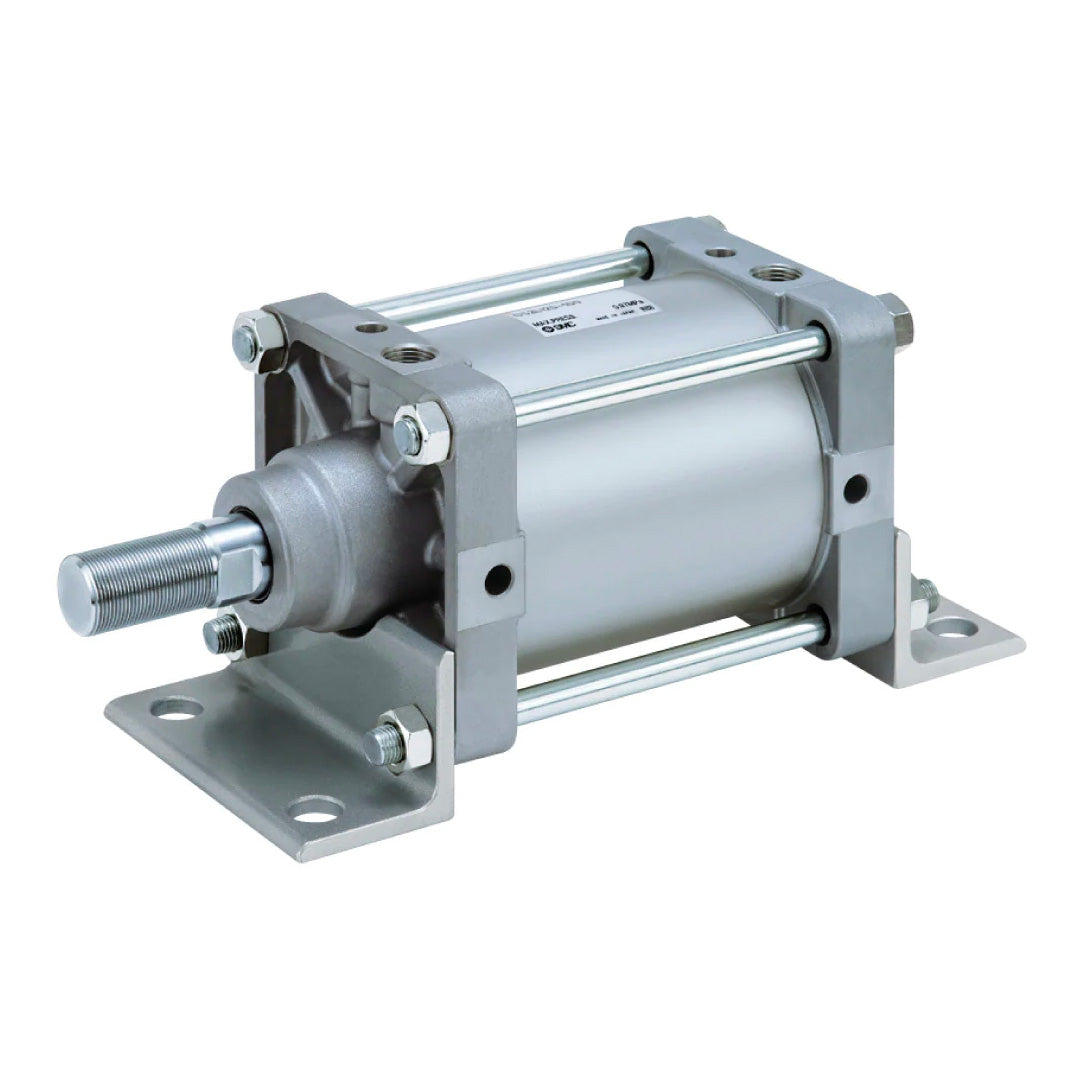

• กระบอกลม SMC (Air Cylinder SMC) รุ่น CS2/CDS2
1 1

กระบอกลม SMC (Air Cylinder SMC) รุ่น CS2/CDS2

กระบอกลม SMC (Air Cylinder SMC) รุ่น CS2/CDS2

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

SMC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
8,498.00 ฿
8,498.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด กระบอกลม SMC (Air Cylinder SMC) รุ่น CS2/CDS2

ดูรายละเอียดทั้งหมด

รายละเอียด กระบอกสูบ SMC CS2/CDS2

รหัสสินค้าราคาขนาดเส้นผ่านศูนย์กลางรูในกระบอกสูบ (ท่อ) (Ø)ระยะเคลื่อนที่ (มิลลิเมตร)ประเภท พอร์ตเชื่อมต่อ เกลียวสวิตช์ อัตโนมัติขดลวด สายนำไฟฟ้าจำนวน สวิตช์
CDS2B125-18,4981251Rcไม่มี--
CDS2B125-68,4981256Rcไม่มี--
CDS2B125-108,49812510Rcไม่มี--
CDS2B125-128,49812512Rcไม่มี--
CDS2B125-158,49812515Rcไม่มี--
CDS2B125-15-M9B9,88012515Rcไม่มี--
CDS2B125-208,49812520Rcไม่มี--
CDS2B125-258,49812525Rcไม่มี--
CDS2B125-25-A939,33612525Rcไม่มี--
CDS2B125-25-A93L9,50312525Rcไม่มี--
CDS2B125-25-M9B9,88012525Rcไม่มี--
CDS2B125-25-M9BL10,04712525Rcไม่มี--
CDS2B125-25-M9BLS9,14712525Rcไม่มี--
CDS2B125-25-M9BM9,96412525Rcไม่มี--
CDS2B125-25-M9BW10,00612525Rcไม่มี--
CDS2B125-25-XC86D11,27812525Rcไม่มี--
CDS2B125-25-Z739,54512525RcZ730.52
CDS2B125-308,49812530Rcไม่มี--
CDS2B125-30-A59W10,46612530Rcไม่มี--
CDS2B125-30-A93L9,50312530Rcไม่มี--
CDS2B125-30-M9BL10,04712530Rcไม่มี--
CDS2B125-30-M9BL411,84712530Rcไม่มี--
CDS2B125-30-M9BW310,88512530Rcไม่มี--
CDS2B125-408,49812540Rcไม่มี--
CDS2B125-40-A93L9,50312540RcA9332
CDS2B125-458,49812545Rcไม่มี--
CDS2B125-45-M9BL310,94712545Rcไม่มี--
CDS2B125-508,49812550Rcไม่มี--
CDS2B125-50-A5310,29812550Rcไม่มี--
CDS2B125-50-A5410,29812550RcA540.52
CDS2B125-50-A54L10,46612550RcA5432
CDS2B125-50-A939,33612550RcA930.52
CDS2B125-50-A93L9,50312550RcA9332
CDS2B125-50-J59W10,96812550Rcไม่มี--
CDS2B125-50-M9B9,88012550Rcไม่มี--
CDS2B125-50-M9BL10,04712550Rcไม่มี--
CDS2B125-50-M9BS9,06312550Rcไม่มี--
CDS2B125-50-M9BW10,00612550Rcไม่มี--
CDS2B125-50-M9BWL10,17312550Rcไม่มี--
CDS2B125-50-M9BWS9,12612550RcM9BW0.51
CDS2B125-50-M9NL10,09012550RcM9N32
CDS2B125-50-M9P9,92212550Rcm9P0.52
CDS2B125-50-M9PSAPC11,01012550Rcm9P0.5 ( ปลั๊กคอนเนคเตอร์ 3 ขาพิน M8)2
CDS2B125-50-M9PWVL10,34112550RcM9PWV32
CDS2B125-50-Z739,54512550RcZ730.52
CDS2B125-50-Z73ZS9,06312550RcZ7351
CDS2B125-50J9,52412550Rcไม่มี--
CDS2B125-558,49812555Rcไม่มี--
CDS2B125-608,49812560Rcไม่มี--
CDS2B125-60-A5410,29812560RcA540.52
CDS2B125-60-A939,33612560RcA930.52
CDS2B125-60-Z739,54512560RcZ730.52
CDS2B125-658,49812565Rcไม่มี--
CDS2B125-70-A54S9,27312570Rcไม่มี--
CDS2B125-70-A93L9,50312570RcA9332
CDS2B125-758,49812575Rcไม่มี--
CDS2B125-75-A53S9,27312575RcA530.51
CDS2B125-75-A5410,29812575Rcไม่มี--
CDS2B125-75-A54L10,46612575RcA5432
CDS2B125-75-A54S9,27312575Rcไม่มี--
CDS2B125-75-A939,33612575RcA930.52
CDS2B125-75-A93L9,50312575RcA9332
CDS2B125-75-M9BL310,94712575Rcไม่มี--
CDS2B125-75-M9BW10,00612575Rcไม่มี--
CDS2B125-75-Y7BWL311,95212575Rcไม่มี--
CDS2B125-75J-A59WS10,38212575Rcไม่มี--
CDS2B125-808,49812580Rcไม่มี--
CDS2B125-80-J5910,80112580Rcไม่มี--
CDS2B125-80-J59312,07812580Rcไม่มี--
CDS2B125-85-XC86B10,84212585Rcไม่มี--
CDS2B125-90-M9BW10,00612590Rcไม่มี--
CDS2B125-1008,498125100Rcไม่มี--
CDS2B125-100016,7871251000Rcไม่มี--
CDS2B125-1000-A5418,5881251000Rcไม่มี--
CDS2B125-1000-A93L17,7921251000Rcไม่มี--
CDS2B125-1000-A54319,6141251000Rcไม่มี--
CDS2B125-1000-M9BL18,3371251000Rcไม่มี--
CDS2B125-1000-M9BW18,2941251000Rcไม่มี--
CDS2B125-100-A5310,298125100RcA530.52
CDS2B125-100-A5410,298125100RcA540.52
CDS2B125-100-A54L10,466125100Rcไม่มี--
CDS2B125-100-A909,001125100Rcไม่มี--
CDS2B125-100-A90L9,168125100RcA9032
CDS2B125-100-A939,336125100Rcไม่มี--
CDS2B125-100-A93L9,503125100Rcไม่มี--
CDS2B125-100-A54311,324125100Rcไม่มี--
CDS2B125-100-M9B9,880125100Rcไม่มี--
CDS2B125-100-M9BAL10,591125100Rcไม่มี--
CDS2B125-100-M9BL10,047125100Rcไม่มี--
CDS2B125-100-M9BL310,947125100RcM9B33
CDS2B125-100-M9BM9,964125100RcM9B12
CDS2B125-100-M9BW10,006125100Rcไม่มี--
CDS2B125-100-M9BWM10,090125100Rcไม่มี--
CDS2B125-100-M9BWSBPC11,094125100Rcไม่มี--
CDS2B125-100-M9N9,922125100Rcไม่มี--
CDS2B125-100-M9NA10,424125100Rcไม่มี--
CDS2B125-100-M9NW10,006125100RcM9NW0.52
CDS2B125-100-M9NWL10,173125100RcM9NW32
CDS2B125-100-M9PL10,090125100Rcm9P32
CDS2B125-100-XC359,273125100Rcไม่มี--

วิธีดูรหัส กระบอกลม SMC รุ่น CS2/CDS2

Specification กระบอกลม SMC รุ่น CS2/CDS2

เส้นผ่านศูนย์กลางรูในท่อ (มิลลิเมตร)125140160
วิธีการใช้งานการแสดงคู่ก้านเดี่ยว
ของไหลที่ใช้งานได้อากาศ
ความดัน พิสูจน์1.57 MPa
แรงดันใช้งานสูงสุด0.97 MPa
ความดัน ใช้งานขั้นต่ำ0.05 MPa
ความเร็วลูกสูบทำงาน50 ถึง 500 มม. / วินาที
หมอนเบาะลม
อุณหภูมิแวดล้อมใช้งาน และอุณหภูมิ ของไหล ทำงานไม่มี สวิตช์อัตโนมัติ0 ถึง 70°C (ไม่มีการแช่แข็ง)
ด้วย สวิตช์อัตโนมัติ0 ถึง 60°C (ไม่มีการจับตัวเป็นน้ำแข็ง)
การหล่อลื่นไม่ต้องการ (ไม่หล่อลื่น)
ความ ความเผื่อ ยาวของ สโตรค/ระยะเคลื่อนที่ (มิลลิเมตร)ระยะเคลื่อนที่ความคลาดเคลื่อน
250 หรือน้อยกว่า+1.0
0
251 ถึง 1,000+1.4
0
1,001 ถึง 1,500+1.8
0
1,501 ถึง 1,600+2.2
0
ประเภท อุปกรณ์รองรับท่อ ติดตั้งประเภทพื้นฐาน, ประเภทเท้า, ประเภทหน้าแปลนปลายก้าน, ชนิดหน้าแปลนหัวท้าย
ประเภทเคลวิสเดี่ยวประเภทเคลวิสคู่ประเภท วาล์วบอล กลาง

ส่วนประกอบ กระบอกลม SMC รุ่น CS2/CDS2

จำนวนชื่อวัสดุหมายเหตุ
1ฝาครอบก้านอะลูมิเนียมฉีดขึ้นรูปโครเมต
2ฝาครอบ หัวอะลูมิเนียมฉีดขึ้นรูปโครเมต
3ท่อกระบอกสูบอะลูมิเนียมผสมอ อะลูมิเนียม ชุบแข็ง
4ลูกสูบอะลูมิเนียมผสมโครเมต
5ก้านลูกสูบเหล็กกล้าคาร์บอนการชุบผิวฮาร์ดโครม
6บุชชิ่งตลับลูกปืน/รองลื่น อัลลอยด์—
7ลูกหมากเหล็กกล้าคาร์บอนสังกะสี โครเมต
8น๊อตตัวเมีย ลูกหมากเหล็กกล้าชุบผิวนิกเกิล
9แหวน รองสเตนเลส—
10วาล์ว เบาะเหล็กกล้าชุบผิวนิกเกิล
11น๊อตตัวเมีย ลูกสูบเหล็กกล้าคาร์บอนชุบผิวนิกเกิล
12แหวนอีแปะเหล็กกล้าคาร์บอนชุบผิวนิกเกิล
13สวม แหวนเรซิ่น—
14แม่เหล็ก*——
15แหวนล็อคเหล็กกล้า สปริงเคลือบผิวฟอสเฟต
16ปะเก็นยางแท่งNBR—
17ซีล เบาะยูรีเทน—
18บรรจุภัณฑ์ ลูกสูบNBR—
19บรรจุภัณฑ์ วาล์วNBR—
20ปะเก็น สายยางNBR—
21ปะเก็น ลูกสูบNBR—
